Новая эра интеграшек : обзор материнской платы ECS H55H-CM

Самое интересное в новейшей серии чипсетов то, что физических различий между мостами P55 и H55 (H57, Q57) никаких нет. Да и откель им взяться? Графическое ядро, наличием которого отличались чипсеты с литерой G ранее, перенесено в процессор, а южные мосты (функции которого и выполняет единственная микросхема серии 55) у чипов P и G были одинаковыми в рамках серии. Оттого отличием свежей системной логики от уже известной P55 является другая версия прошивки и активированный FDI-интерфейс для вывода видеосигналов от встроенного в процессор видеоядра.

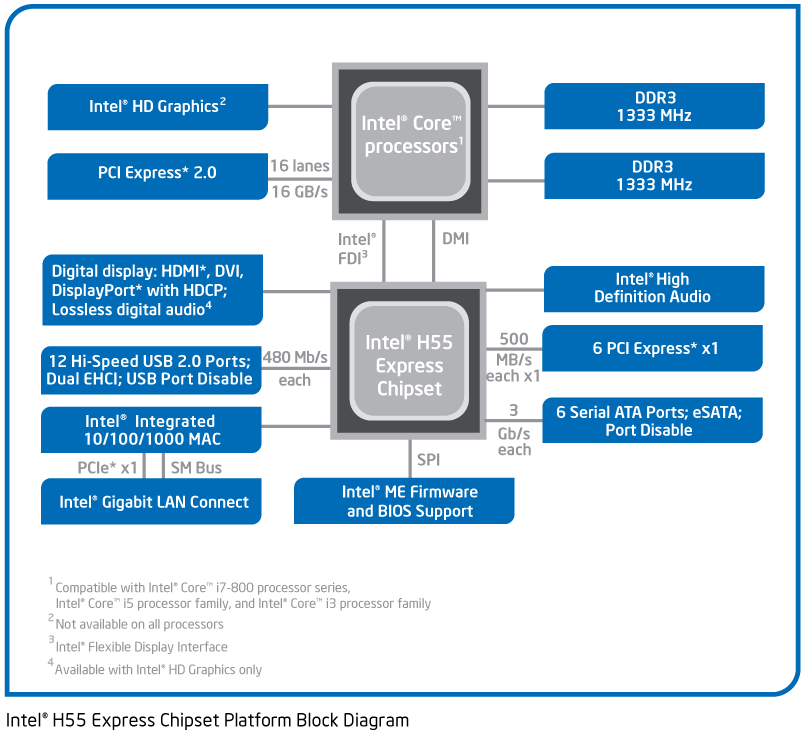

H55 является самой массовой моделью и самой недорогой. Чипсет поддерживает 4 PCI-слота, 6 линий PCI-E, 12 портов USB, 6 портов SATA, а кроме того вывод видеосигнала посредством разъемов HDMI, Display Port, DVI и VGA, охватывая поддержку двух мониторов. Тестируемая нами нынче системная плата Elitegroup H55H-CM основана как раз на системной логике Intel H55 Express и оснащена процессорным гнездом LGA1156. Кстати, все чипсеты 50-й серии поддерживают процессоры без графического ядра – в этом случае понадобится установка дискретной видеокарты для вывода сигнала на монитор.

Технические характеристики материнской платы Elitegroup H55H-CM

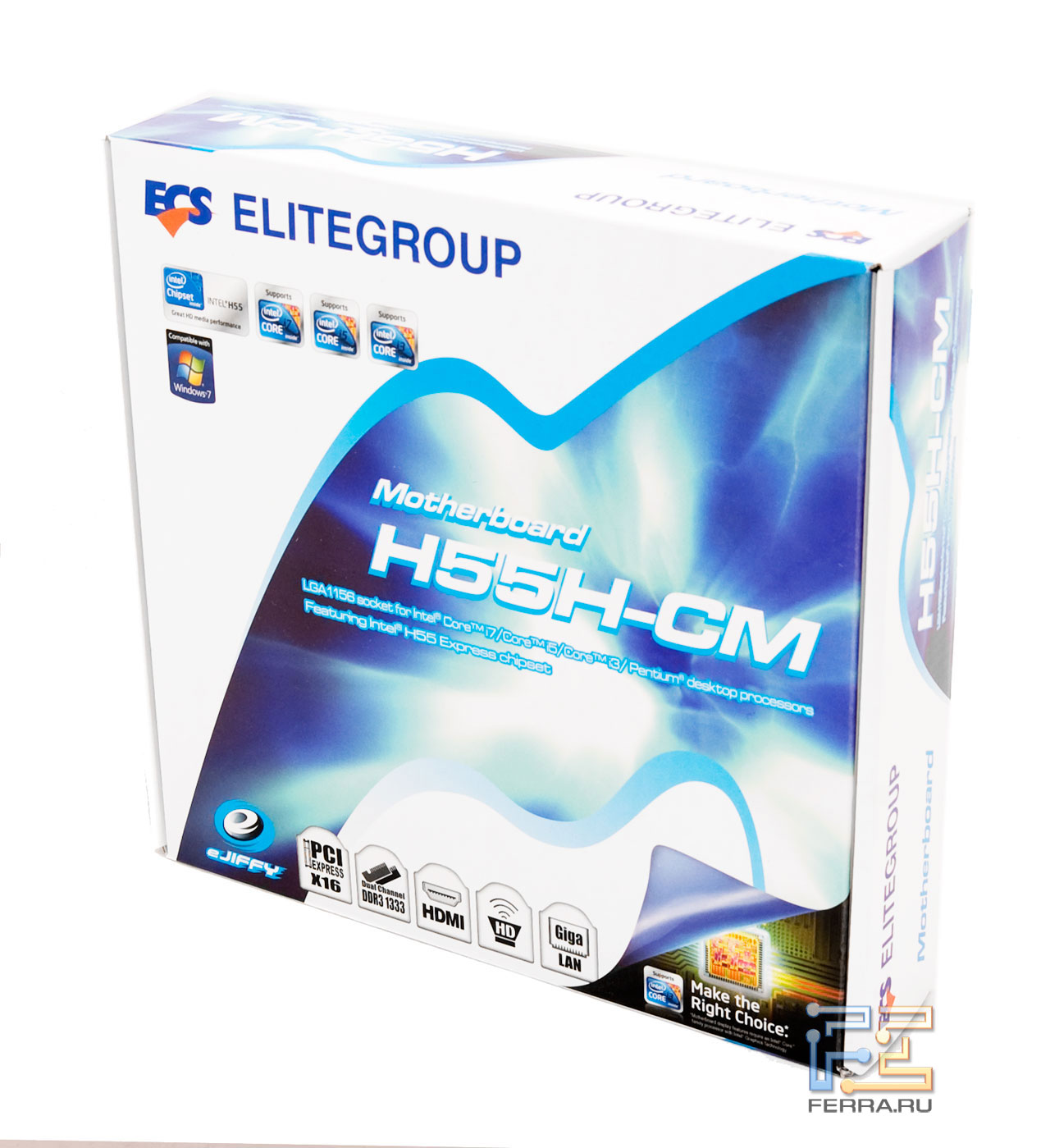

Коробка оформлена в привычном для Elitegroup стиле: белый фон с минимальным количеством красок в оформлении. Дизайн не режет взгляд и выглядит более того больше притягательно, чем всевозможные цветастые «взрыватели мозга».

Самобытный файл

Своеобычный файл

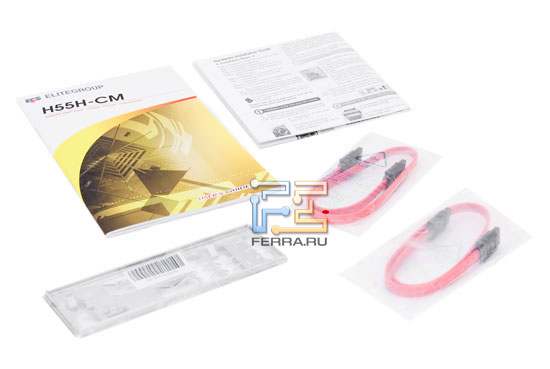

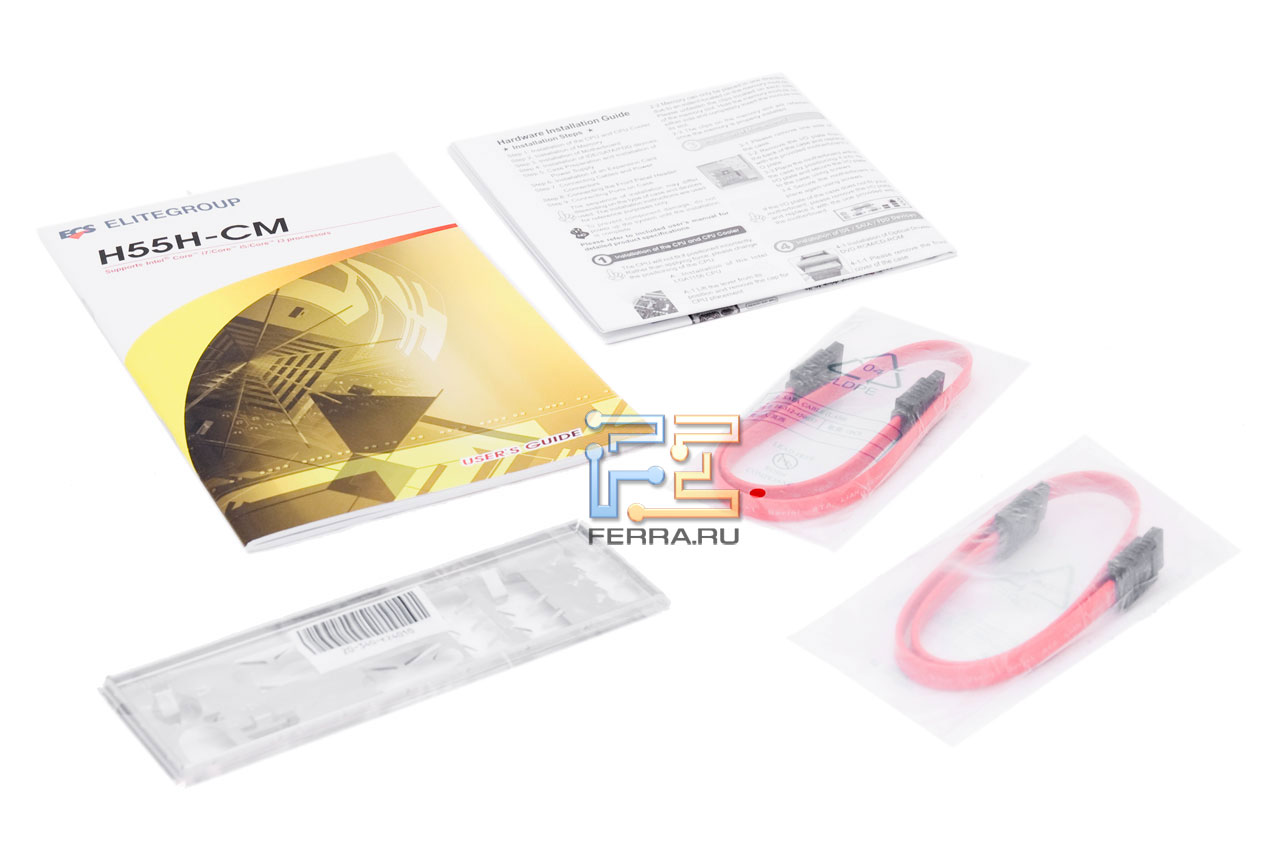

Комплектация платы не настолько щедра, как таковая у продуктов игрового класса, но достаточна для сборки офисного компьютера или HTPC.

Неповторимый файл

• Мануал на английском языке
• Быстрое руководство
• Диск с ПО и драйверами
• Заглушка на заднюю панель корпуса
• Два кабеля SATA

Дизайн

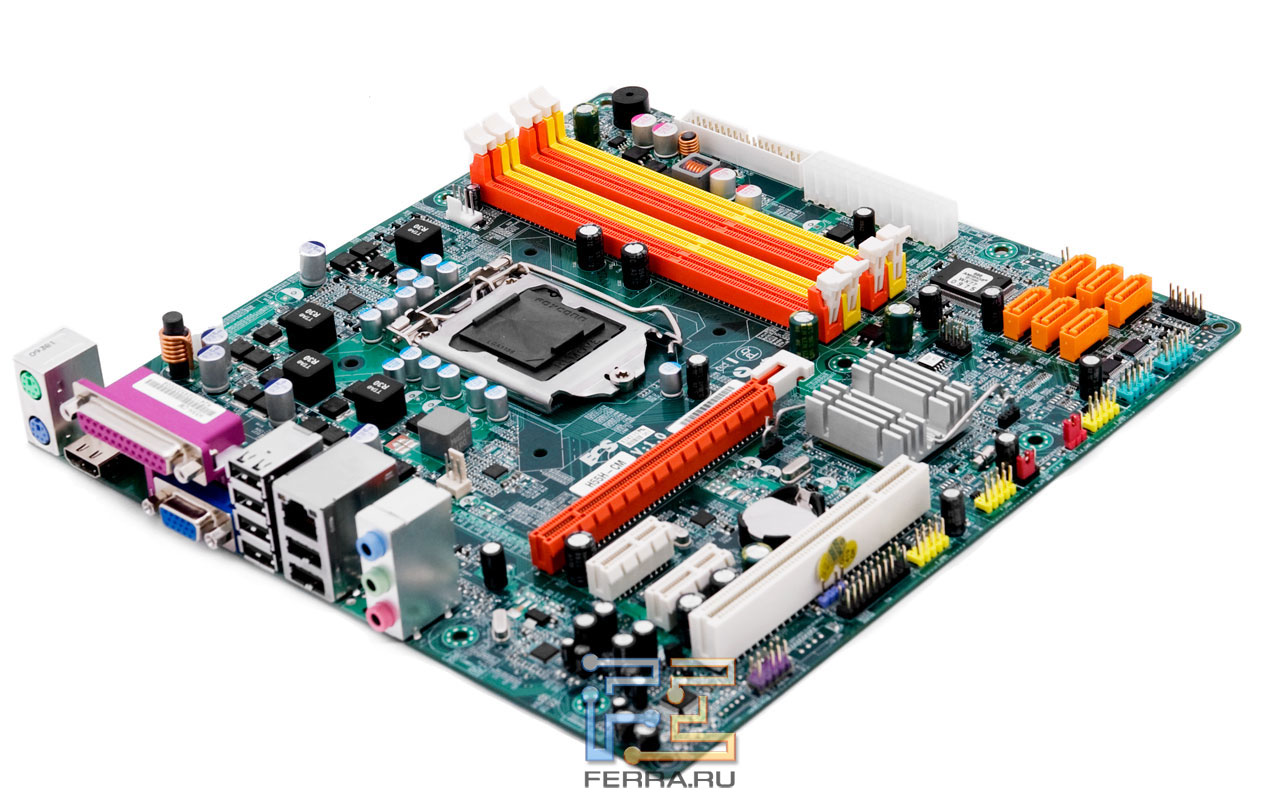

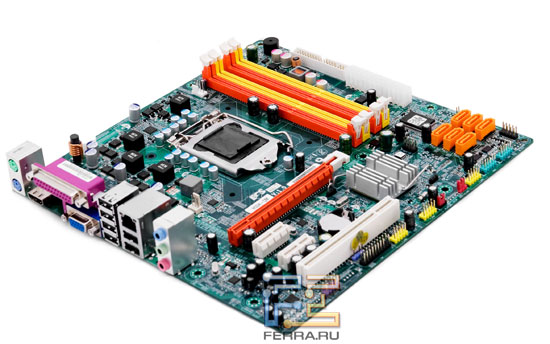

Трудно дожидаться от MicroATX-платы дизайнерских изысков. Оригинально только то, что ECS H55H-CM – одна из первых системных плат для офисного применения на базе процессоров Core i3/i5/i7.

Особый файл

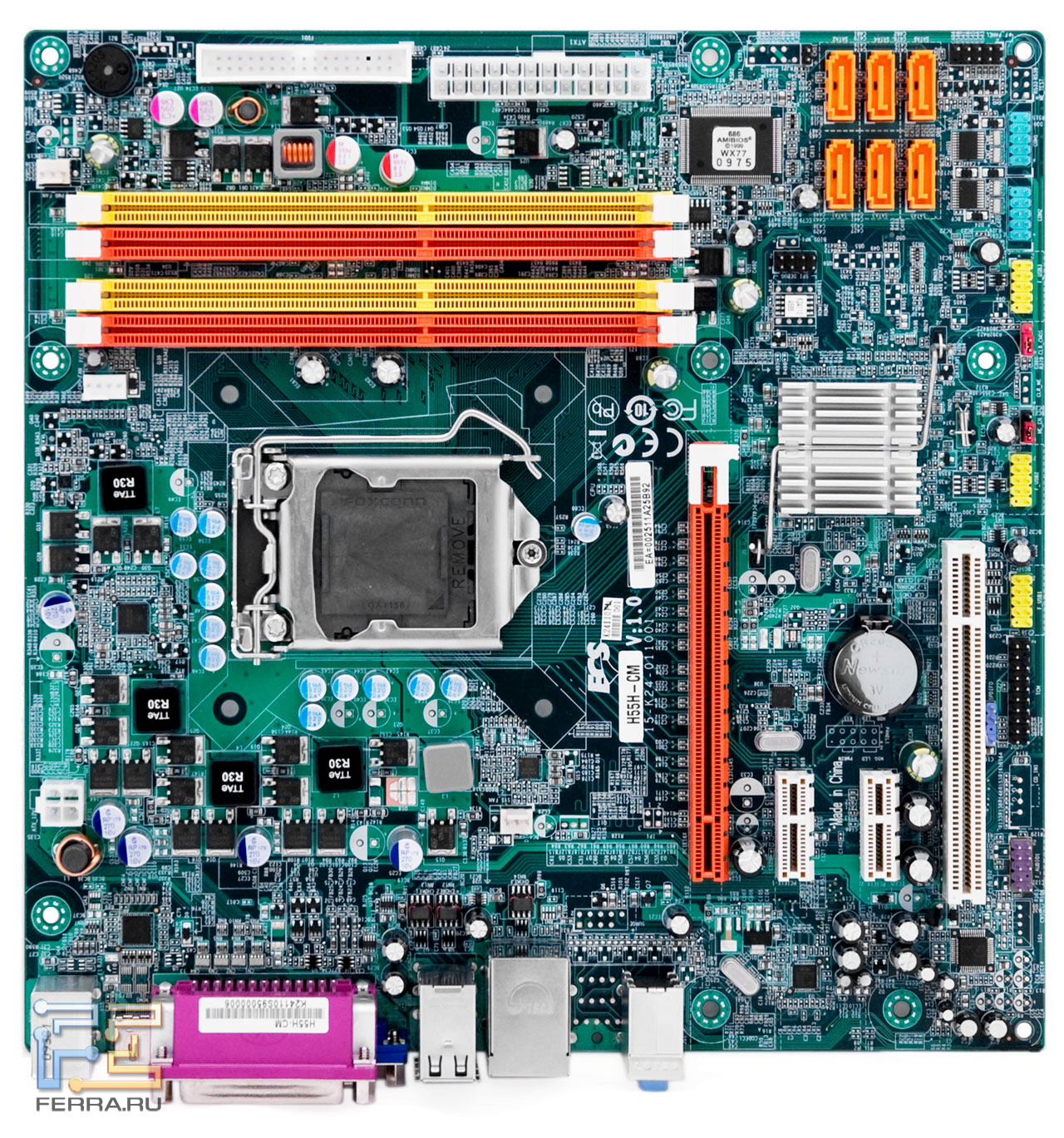

Расклад компонентов на поверхности платы повторяет дизайн множества других продуктов со встроенной графикой – в общих чертах, конечно. Процессорное гнездышко расположено на верхней части платы, но сдвинуто ближе к середине, потому разрешено определить на практике любую современную систему охлаждения. А вот слоты оперативной памяти расположены довольно рядом к сокету, что не позволит применять модули с высокими радиаторами, если установлен массивный кулер. Слотов всего четыре, благодаря чему поддерживается до 16 Гб оперативной памяти DDR3-1333 и ниже, при всем при том нижние защелки слотов блокируются установленной видеокартой.

Разъемы питания расположены идеально: 24-контактный у края платы и 4-контактный около разъемов задней панели, в этом месте же притулился разъем FDD. IDE-порта нет отнюдь – да и на что он нужен в наше время? Модуль питания процессора выполнен по четырехфазной схеме. Конденсаторы с твердотельным электролитом применены только на модуле питания ЦП, остальные конденсаторы стандартные с жидким электролитом.

Система охлаждения платы состоит из одного радиатора небольшого размера на чипсете, что и неудивительно, потому как тепловыделение чипа H55 жутко невелико. Модуль питания процессора не оснащен какими-либо теплосъемниками.

Своеобразный файл

Разъемы для подключения передней панели корпуса расположены вдоль нижнего края платы, тут же имеется перемычка сброса CMOS и разъемы аудио и S/PDIF.

Возможности расширения и особенности

Системы на основе MicroATX-плат не могут похвастаться большими возможностями расширения, но это не значит, что их нет вовсе. ECS H55H-CM оснащена всеми современными возможностями и интерфейсами, включая даже устаревшие, например, предусмотрены внутренние разъемы для подключения двух COM-портов, а ещё FDD.

В остальном плата также не подводит: стандартный комплект слотов включает единственный слот PCI Express x16 второго поколения, два слота PCI Express x1 и один слот PCI. К сожалению, защелка слота PCI-E x16 шибко неудобная, тугая и «неухватистая», вследствие этого достаточно сложно вытянуть установленную видеокарту, в особенности когда компьютер уже собран. USB-порты версии 2.0, поддерживаемые H55, распаяны полностью: 6 портов на задней панели и ещё 6 не возбраняется подключить при помощи планок. Помимо того, конструкторы оставили LPT-порт и предусмотрели интерфейсы VGA и HDMI – DVI плата не имеет.

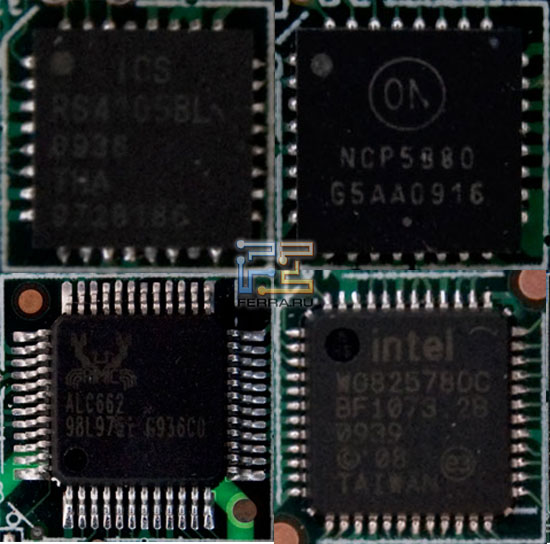

Звук на плате обеспечивается шестиканальным HD-аудиокодеком Realtek ALC662, хотя некоторые варианты платы могут оснащаться и ALC888. Сетевой интерфейс обеспечивается гигабитным сетевым решением Intel 82578 Gigabit Ethernet PHY.

Дисковая подсистема ECS H55H-CM может насчитывать до 6 накопителей, обеспечиваемых чипсетом H55. Дополнительных контроллеров и разъемов eSATA не предусмотрено.

Оригинальный файл

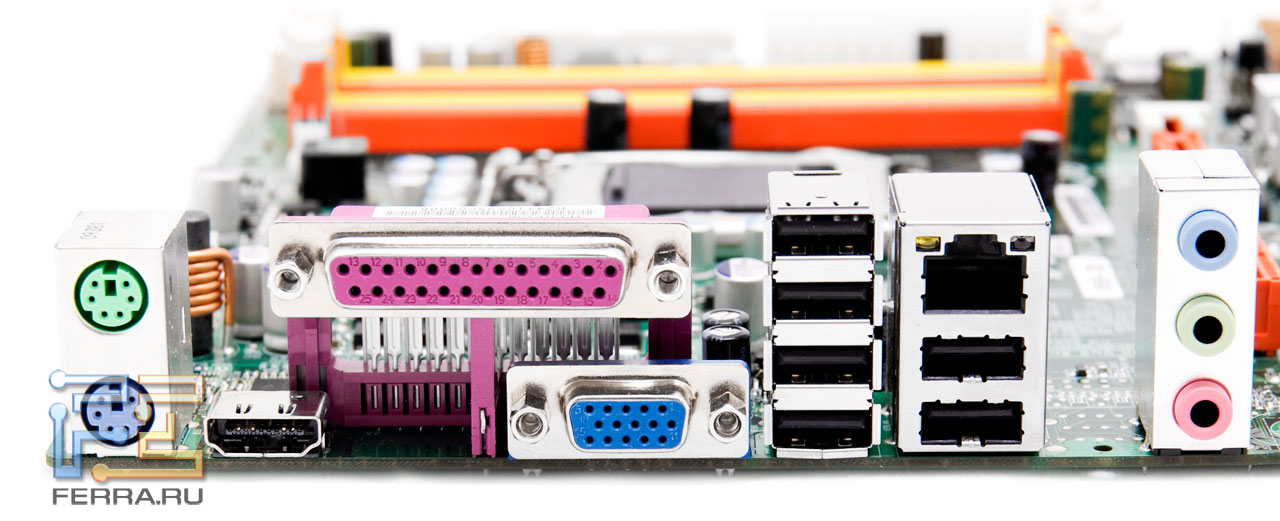

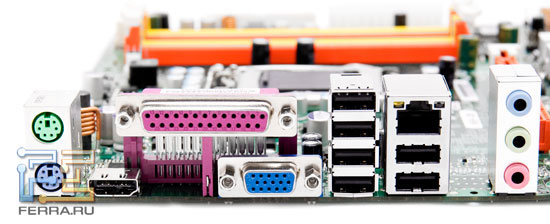

Задняя панель платы оснащена необходимыми разъемами и интерфейсами: здесь два порта PS/2 для клавиатуры и мыши, порт LPT, видеовыходы HDMI и VGA, которые будет трудиться при установленном процессоре со встроенным видеоядром, а также один разъем RJ-45, шесть портов USB и шестиканальный аудиовыход. Перемычек на плате немного: только Clear CMOS. Также на плате есть три разъема для вентиляторов, один из которых (CPU_FAN) имеет PWM-управление подключенным к нему вентилятором. Все разъемы оснащены мониторингом скорости вращения.

BIOS и разгон

BIOS платы основан на коде AMI.

Мониторинг и отладка вентиляторов

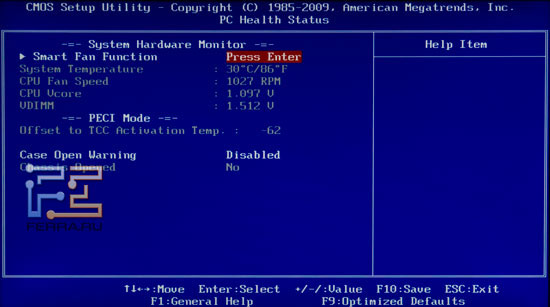

Страница PC health status не блещет богатством настроек: разрешается только задать прыть вращения вентилятора процессора и проконтролировать его температуру. В самом BIOS надзор минимален.

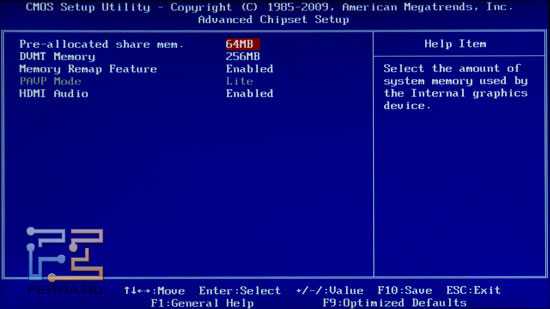

Advanced chipset setup позволяет отрегулировать характеристики видеопамяти и переключить некоторые опции, связанные с выводом звука по HDMI.

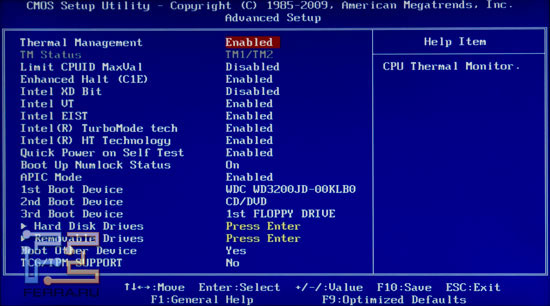

Настройка способностей процессора вынесена на страницу Advanced setup.

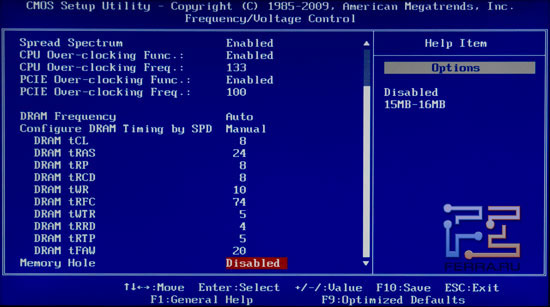

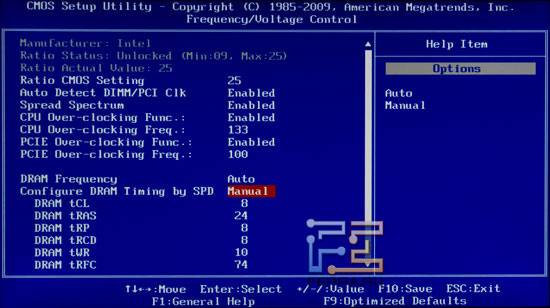

Возможности разгона более чем скромные. Тем не менее, плата позволяет усилить частоты шины процессора и PCI-E, а также выставить необходимые тайминги для оперативной памяти. Устанавливать в каком-либо виде напряжения нам не позволено.

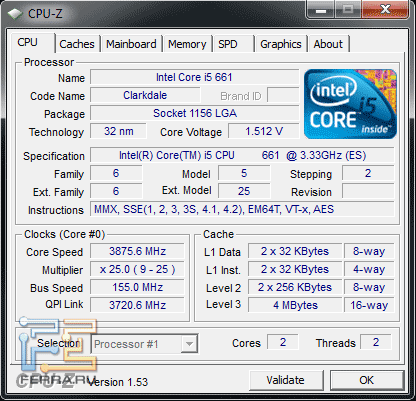

Мы не отказали себе в удовольствии разогнать свой тестовый процессор Intel Core i5-661. В итоге с помощью ECS H55H-CM нам удалось приподнять базовую частоту со 133 МГц до 155 МГц, чего не удалось даже плате Intel DH55TC.

Тестирование

Тестирование мы проводили с использованием процессора Intel Core i5-661, остальная количество платформы включала следующие компоненты:

• Оперативная память DDR3 2*2 ГБ Elixir PC3-12800U
• Жесткий диск Western Digital WD3200JD
• Корпус ZALMAN MS1000
• Блок питания Thermaltake Thoughpower XT 650W

Набор тестов, тот, что мы применяли, остался прежним: это синтетические тесты и тесты на быстродействие при помощи стандартных зачастую используемых программ. Для сравнения была взята материнская плата Intel DH55TC. Разгон процессора был произведен и на ней, но он составил меньшее значение, чем на плате ECS – 145 МГц базовой частоты.

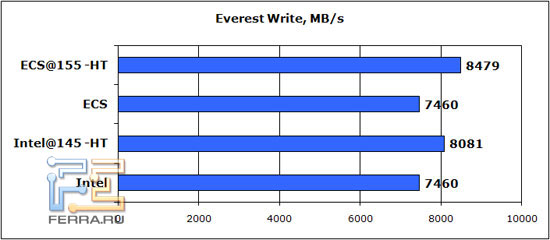

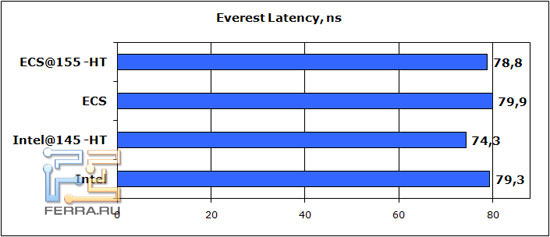

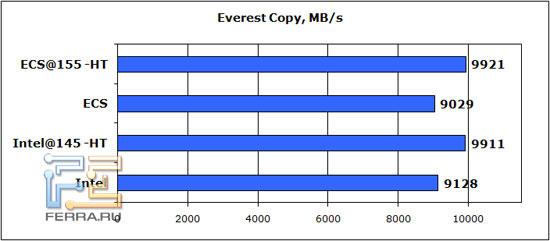

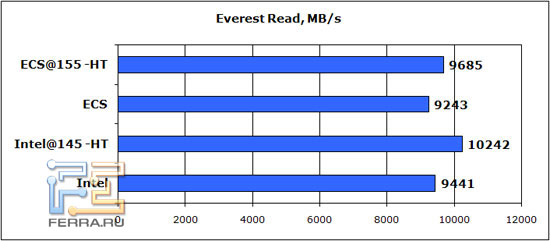

Начнем с тестирования оперативной памяти в Everest:

По тестам видно, что разгон броско прибавляет производительности оперативной памяти обеим платам, и все-таки Intel может похвастать меньшими задержками при разгоне. Как следствие – паритет в тестах оперативной памяти.

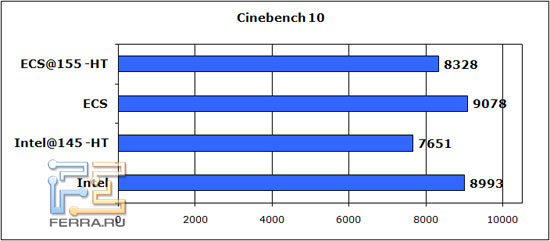

В данном тесте наблюдается занимательный момент: воздействие на скорость работы режима Hyper Threading, отключенного при разгоне. В результате системы с разгоном показали меньшее быстродействие, чем системы без разгона.

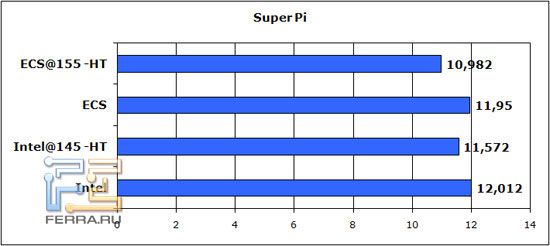

SuperPI не выделяет тот или другой продукт, отличалка в результатах укладывается в погрешность.

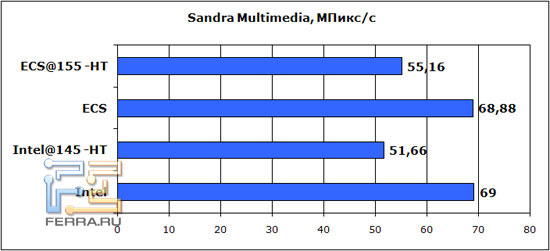

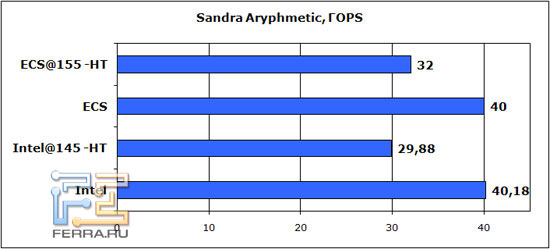

Sandra же не видит разницы в производительности систем без разгона, однако отдает предпочтение системе Intel несмотря на более низкую базовую частоту – видимо, свою образ сыграли немного завышенные задержки в памяти у ECS. Между тем, разница окончательно невелика.

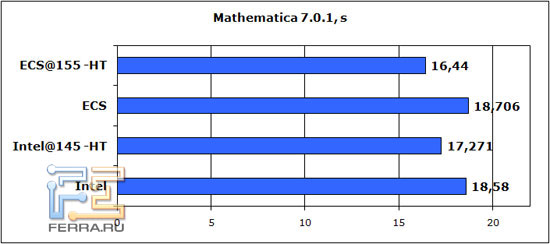

Математические расчеты с математической точностью дают нам понять, что производительность конкретно процессора на обеих платах одинакова: отсутствие разницы на штатных настройках и адекватная разница позже увеличения базовой частоты.

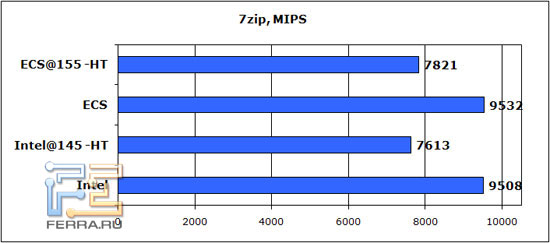

Архиватор – это не математическая программа, он оказался более чувствителен к скорости оперативной памяти, хотя на дефолтных настройках мы в который раз видим совершенный паритет.

2D-графика подвластна обеим машинам с одинаковым успехом, однако разгон вносит свои коррективы в картину – заново влияют задержки в памяти у ECS.

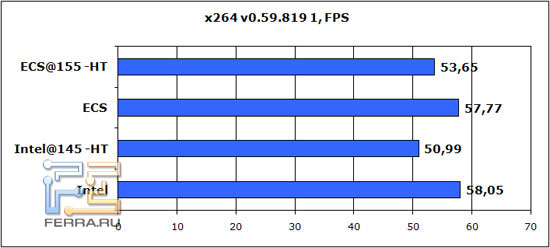

Про кодирование видео уже позволительно даже не сочинять – картина аналогична двум предыдущим мультимедийным тестам: полное соответствие производительности без разгона и влияние задержек потом увеличения частот.

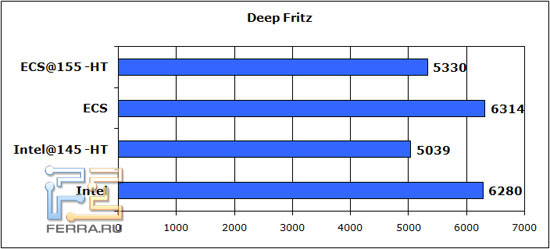

Deep Fritz говорит сам за себя – производительность продуктов Intel и ECS практически не отличается.

Выводы

Новые веяния 2010 года – графика, интегрированная в процессор. Для рядового пользователя это в диковинку, хотя большинство из них и не задумаются о том, где находится графика в их офисном «монстре», потому как даже не стоит заводить разговорчик о разгоне таких машин. Аккурат по данной причине возможности разгона в новинках MicroATX-плат на базе чипсетов H55 сведены к минимуму или даже практически отсутствуют. Однако задача все же есть – это применение скоростных модулей оперативной памяти на данных машинах, потому что скорость доступа к ОЗУ ни при каких обстоятельствах не бывает лишней. Тем не менее, новинки показали производительность на уровне топовых разогнанных систем прошлого поколения LGA775.

Конкретно же плату ECS H55H-CM не разрешено прозвать «бриллиантом души моей», но продукт получился совершенно достойный: сборщик с удовольствием отметит удобное расположение компонентов и разъемов на плате, а потребитель будет рад наличию у продукта практически всех необходимых разъемов и портов. Единственное, чего не сможет пользователь – это качественно разогнать свою систему, которая превосходно работает на стандартных настройках.
