MSI P55-CD53 - плата начального уровня на P55

Вступление

Но если дополнительные функции материнской платы не интересуют, то отчего бы и не сэкономить на продукте? Благо в текущее время цены на mATX-платы на Intel P55 Express начинаются от отметки рядом 100 долларов. За едва большую сумму уже разрешается брать полноценную плату форм-фактора ATX, лишенную поддержки второго слота PCI-E x16 или же с урезанным количеством линий скоростного интерфейса.

В данном материале мы рассмотрим одну из самых дешевых плат на базе нового чипсета – модель P55-CD53 производства MSI. Со старшим представителем очередной линейки продуктов тайваньской компании мы уже знакомились в начале ноября 2009 года. Младшая модель, в различие от P55-GD80, лишена поддержки второго слота PCI-E x16, возможности замерять показания напряжений питания различных узлов платы и температуру особо взятого силового элемента в подсистеме питания процессора, а кроме того имеет скудный комплект поставки и выполнена по больше простому дизайну. Но, как и вся серия на P55, поддерживает технологию авторазгона OC Genie и оснащена элементами DrMOS в преобразователе питания CPU.

Неповторимый файл
MSI P55-CD53

Технические характеристики платы

Осматриваем плату

Комплект поставки

Плата поставляется в обычной и ничем не примечательной коробке, на которой кратко отмечены особенности продукта и помощь OC Genie.

Упаковка MSI P55-CD53

Комплект поставки:

• Документация:

  • Инструкция к материнской плате

  • Руководство по использованию OC Genie

  • Руководство по использованию Winki

  • Краткое руководство по сборке системы

  • Инструкция по работе с образами разделов жесткого диска

• Шлейфы и переходники:

  • Два кабеля SATA

  • Один переходник питания на SATA-устройства

  • Шлейф IDE

  • Шлейф FDD

• Дополнительно:

  • I/O Shield

• Диски:

  • DVD-диск с драйверами и дополнительным ПО

  • агрузочный диск для работы с образами разделов жесткого диска

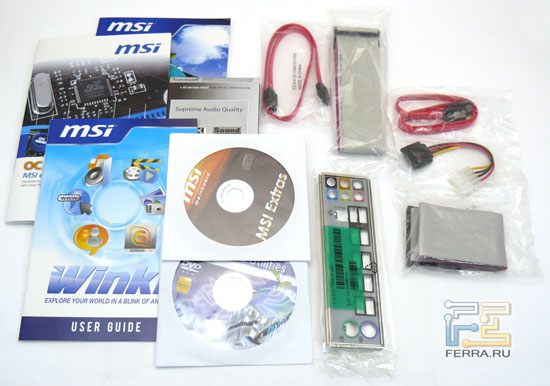

Комплект поставки MSI P55-CD53

Комплект поставки имеет только необходимое для начальной сборки системы. Число кабелей SATA минимально, но вряд ли кто-то будет устанавливать в систему с этакий платой более двух накопителей.

Эргономика и оснащение

P55-CD53 выполнена в общем для последних серий плат MSI стиле и в «узком» форм-факторе ATX. Но, несмотря на это, расположение элементов более-менее продумано и придраться на практике не к чему. Неужели что, разъем FDD находится на самом нижнем крае, но флоппи-дисководы уже нечасто используются и окрестить это недостатком как-то язык не поворачивается.

Особый файл

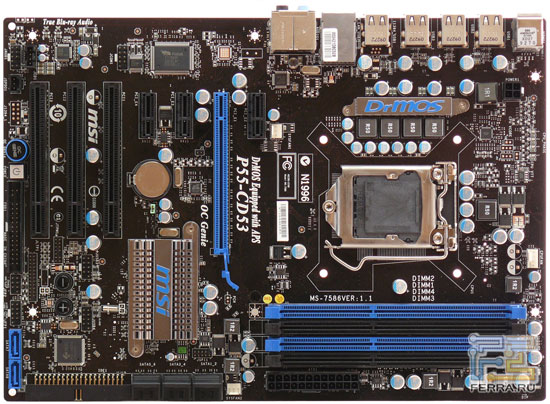

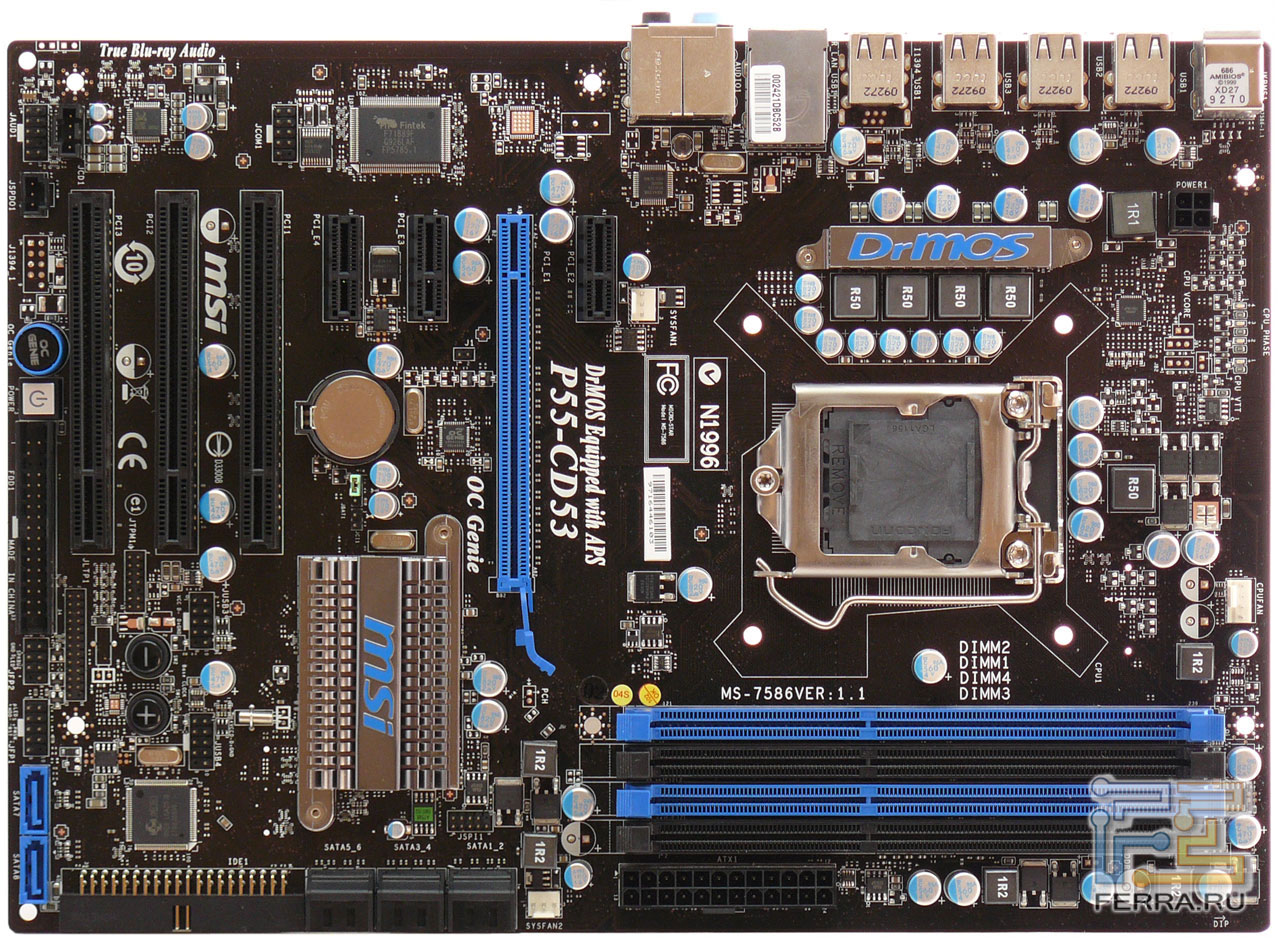

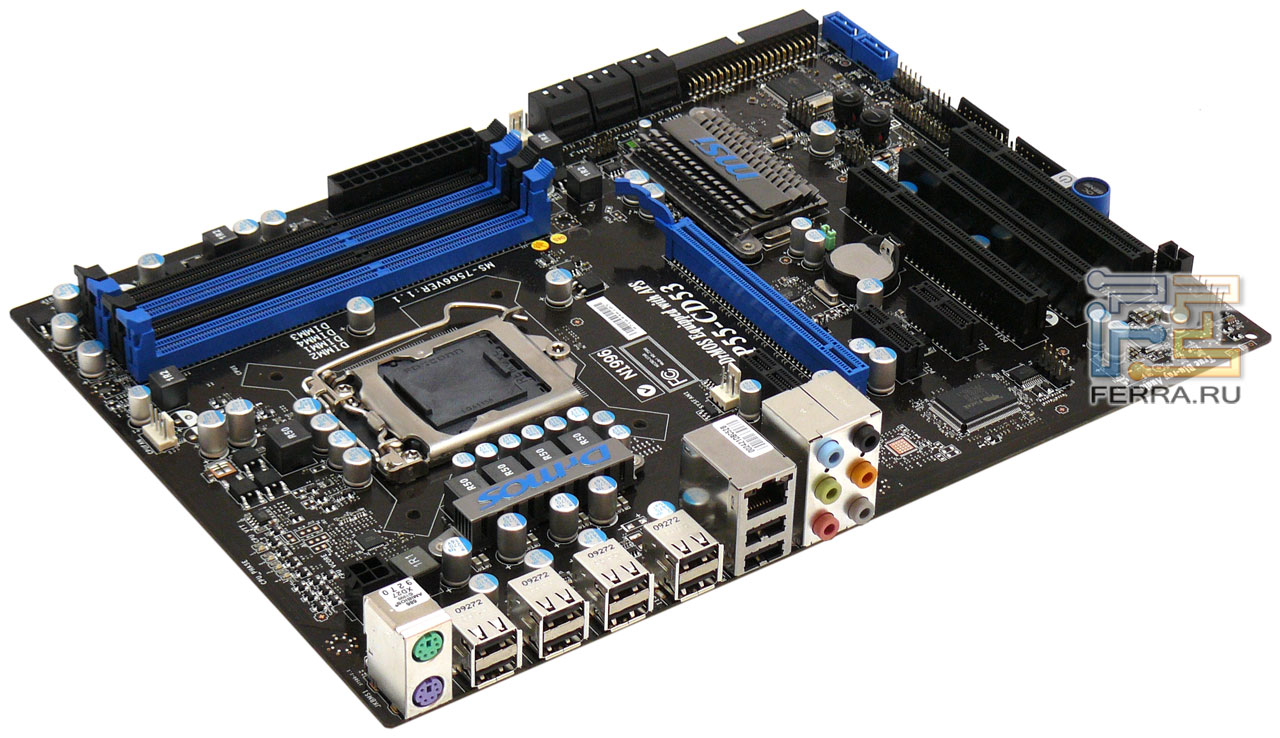

Плата MSI P55-CD53

Плата рассчитана на процессоры c разъемом Socket 1156 и поддерживает двухканальную память DDR3 частотой до 1600 МГц.

Подсистема питания процессора выполнена по 4-канальной схеме с использованием элементов DrMOS, которые охлаждаются миниатюрным радиатором, накрытым крышкой с логотипом данной технологии. Ещё одна фаза предусмотрена для питания встроенного контроллера памяти, но в качестве силовых элементов используются привычные транзисторы. Разъем дополнительного питания обыкновенный ATX12V. И, как и положено, во всех цепях установлены твердотельные конденсаторы и дроссели с ферритовыми сердечниками.

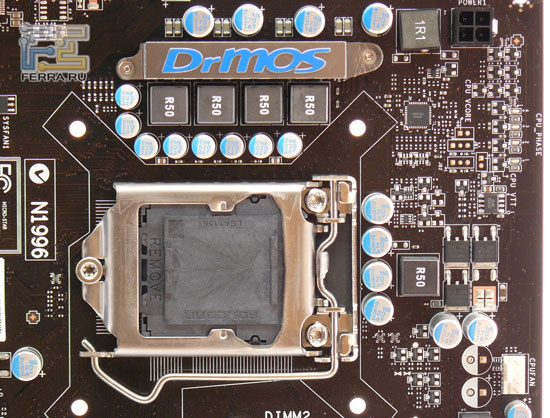

Подсистема питания процессора и охлаждение силовых элементов

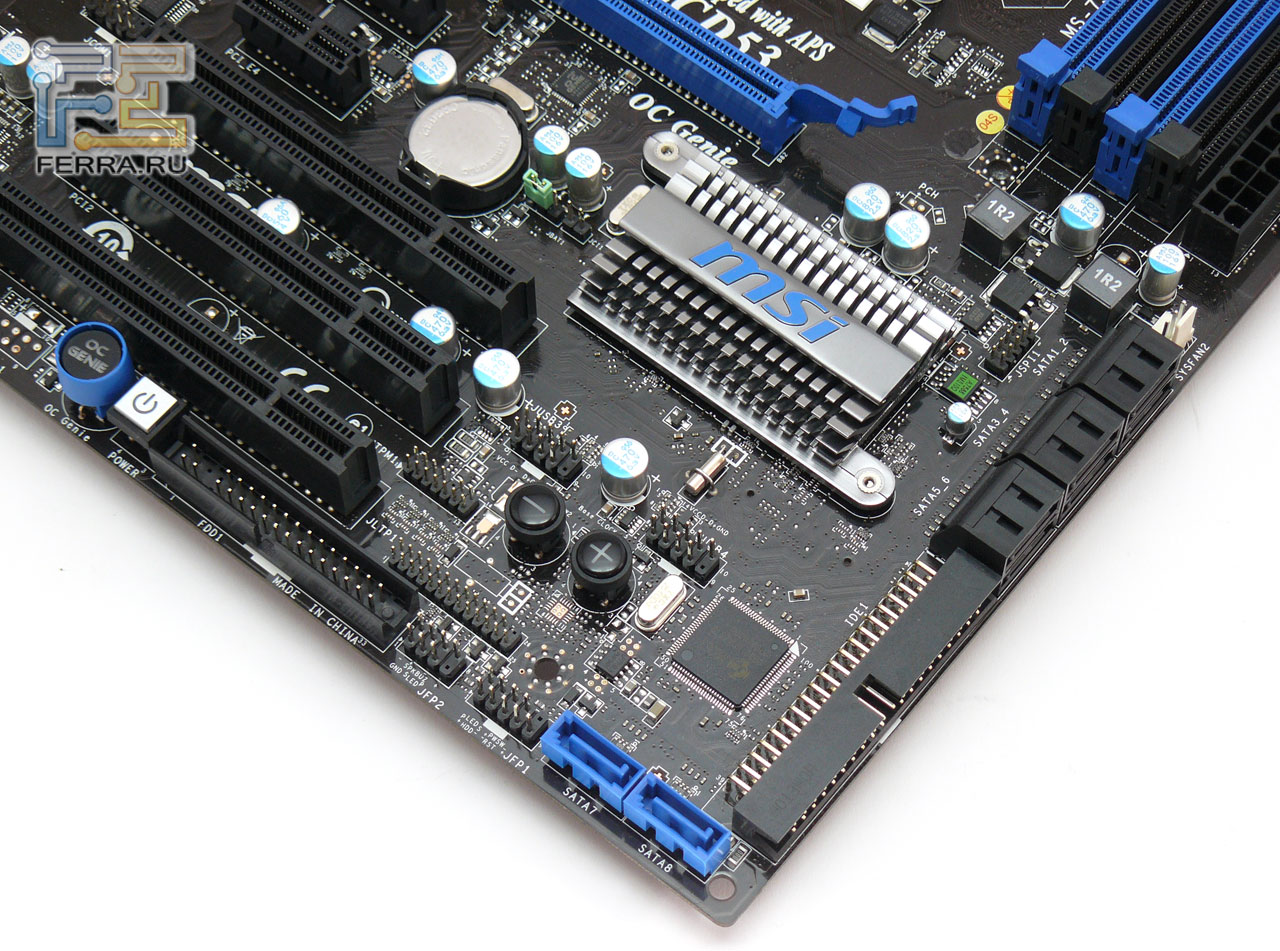

Охлаждение чипа P55 осуществляется небольшим алюминиевым радиатором. Никаких хитросплетений из тепловых трубок нет. Для подключения вентиляторов предусмотрено три разъема, единственный из которых – четырехконтактный.

Возможности платы практически целиком реализованы за счет чипсета, добавлен лишь контроллер JMicron 363, отвечающий за один PATA-канал и два SATA II. В остальном – шесть SATA II, один PCI-X x16 и три PCI-E x1, а ещё пара обычных PCI – все выполнено на базе PCH.

Своеобразный файл
Периферийные разъемы

В качестве звукового контроллера применяется HDA-кодек Realtek ALC889, а сетевой адаптер выполнен на чипе Realtek 8111DL.

На задней панели присутствуют два порта PS/2, десять USB (еще четыре реализовано на плате за счет пары колодок), RJ45 и шесть аудио-разъемов.

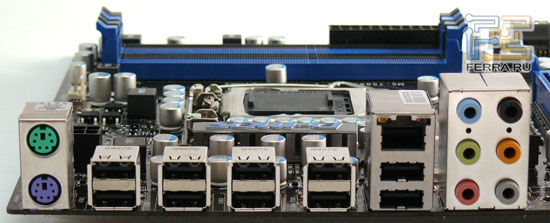

Задняя панель платы

Ну а для экономных энтузиастов предусмотрены кнопки по управлению частотой Bclk, а также OC Genie и Power.

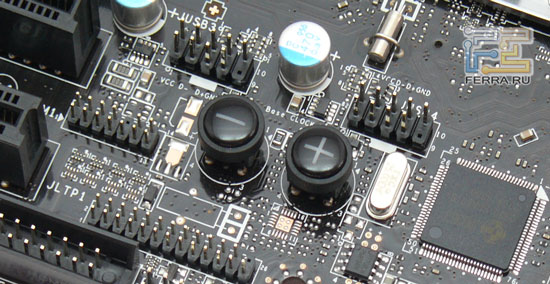

Кнопки выбора частоты Bclk

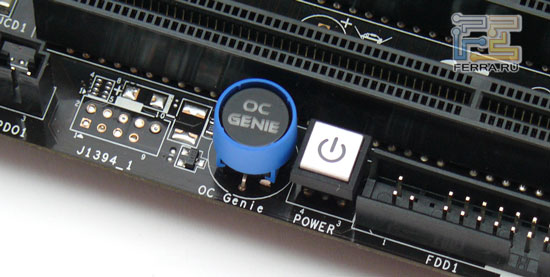

Кнопки OC Genie и Power

Про OC Genie мы уже рассказывали в былой раз, но напомним, что она позволяет без участия пользователя разогнать систему в автоматическом режиме. Обычно, это возле 30% от номинальной частоты процессора.

BIOS

BIOS Setup платы P55-CD53 отличается от старшей модели (далее мы непрерывно будем сравнивать оба решения) меньшим количеством настраиваемых параметров, но нетребовательным пользователям более того того, что есть, окажется более чем достаточно.

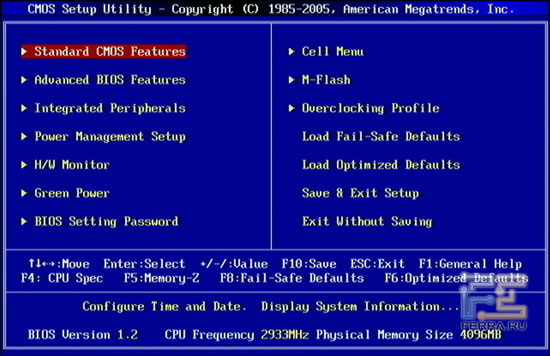

BIOS Setup

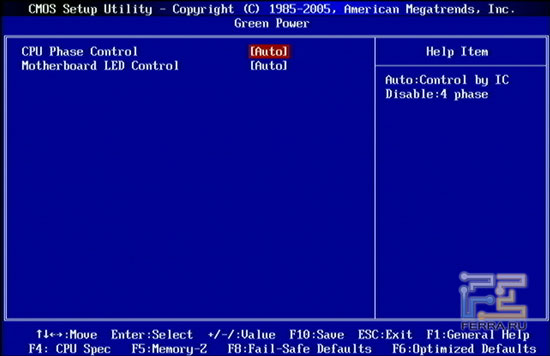

Раздел Green Power немного упрощен; тут осталось управление технологией APS и индикацией на плате.

Green Power

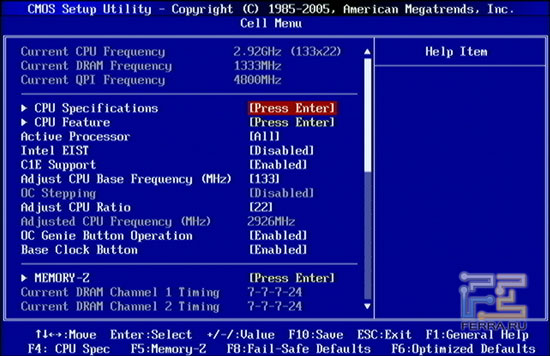

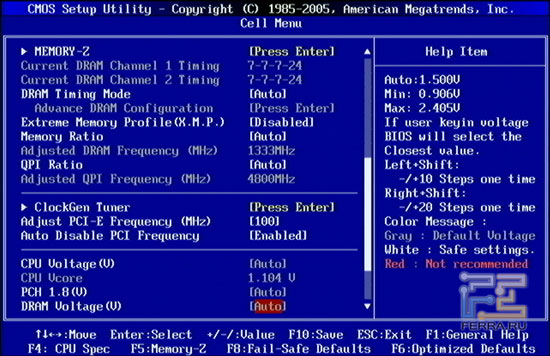

Cell Menu, в котором сосредоточены тонкая отладка системы и параметры, отвечающие за разгон, практически всецело повторяет раздел в более дорогих продуктах этого производителя.

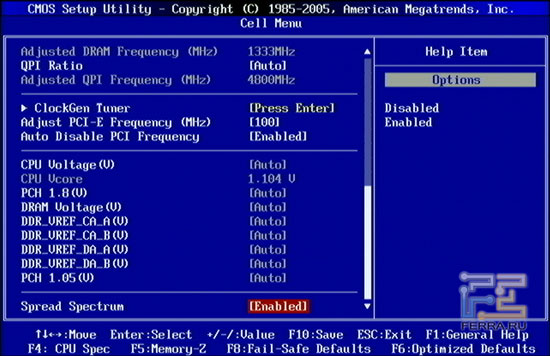

Cell Menu

Вот только напряжения питания на встроенном контроллере памяти, которое так же подается на QPI и кэш-память третьего уровня, изменять нельзя, а это может здорово ограничить разгонные возможности платы.

Все возможные регулировки BIOS Setup для разгона платы сведены в ниже представленную таблицу.

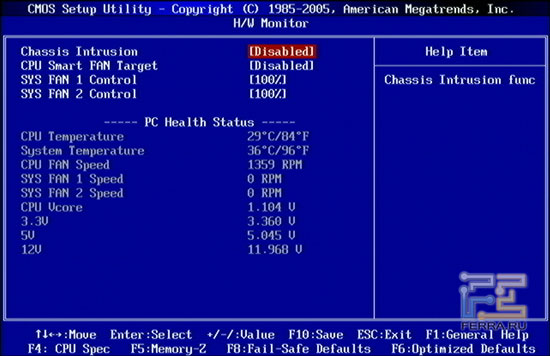

Мониторинг минимальный. Позволительно снимать показания напряжений питания процессора и основных линий питания, температуру с двух датчиков, охватывая процессорный, и прыть вращения трех вентиляторов. Есть вероятность регулировки скорости вращения всех вентиляторов.

H/W Monitor

Для энтузиастов предусмотрена возможность беречь профили настроек, причем будет отмечена инфа о дате и версии BIOS при сохранении профиля.

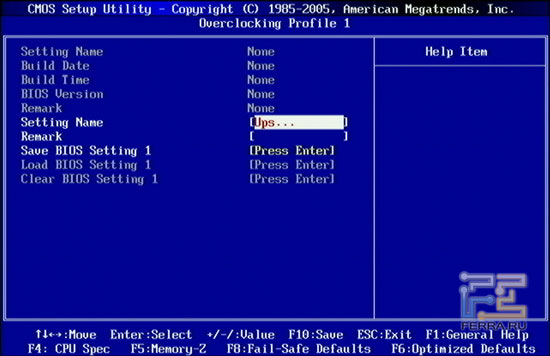

User Settings

Модная «фишка» в виде обновления микрокода BIOS средствами самой платы нашла местоположение и в этом месте – как и старшая модель, P55-CD53 имеет в своем активе утилиту M-Flash. Только файл необходимо располагать в корне накопителя, по-другому плата его не найдет.

Программное обеспечение

Комплект программного обеспечения абсолютно не изменился, это все те же Control Center, Live Update 4 и Auto Boot. Первая уже дает меньше информации, но возможности разгона остались на прежнем уровне.

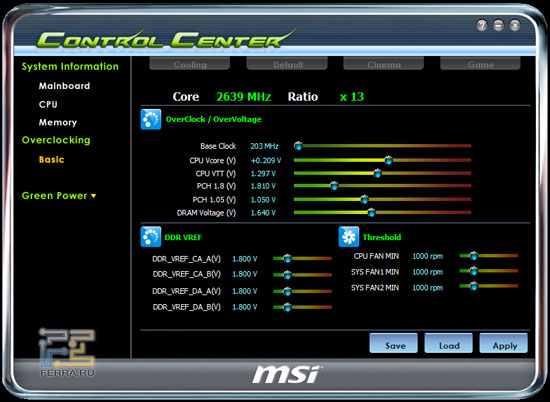

Control Center

Естественно, править напряжением питания контроллера памяти уже нельзя, но мониторинг этого параметра происходит без проблем.

Разгон

Для выяснения потенциала платы была собрана следующая конфигурация:

• Процессор:

  • Intel Xeon X3470 (2,93 ГГц)

• Оперативная память:

  • GeIL GU34GB1600C7DC (2x2048 МБ, DDR3-1600@800, 8-8-8-27-1T, dual channel)

• Видеокарта:

  • ASUS EAH4890/HTDI/1GD5/A (Radeon HD 4890)

• Жёсткий диск:

  • Samsung HD252HJ (250 ГБ, SATA2)

• Блок питания:

  • Tagan BZ 1300W (1300 Вт)

Тестирование проводилось в среде Windows Vista Ultimate x86 SP2, в качестве стресс-теста использовалась утилита OCCT 3.01 с часовым прогоном, при этом выбиралась большая матрица. В BIOS Setup технологии Hyper Threading и Turbo Boost отключались, множитель процессора Intel Xeon X3470, тот, что является серверным аналогом настольного Core i7-870, выставлялся как x13, памяти – x3. Коэффициент умножения контроллера памяти в процессорах LGA1156 заблокирован и для линейки Core i7-8хх он равен х18. Множитель шины QPI снижался с х18 до х16.

С такими настройками удалось одолеть путь тест лишь на частоте 202 МГц, при этом усилие питания CPU Vtt плата выставляла на родное усмотрение.

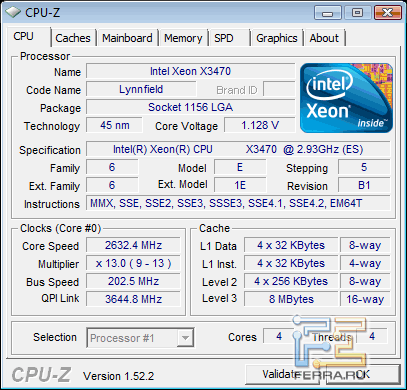

Уровень разгона MSI P55-CD53

Также наблюдалось аномальное поведение P55-CD53 при выборе максимального напряжения питания процессора – плата просто отказывалась стабильно работать. Если же пользоваться функцией OC Genie, то автоматическое повышение напряжения CPU Voltage к таким последствиям не приводило. Возможно, задача заключена в недоработке микрокода BIOS (нами использовалась версия 1.2) и в следующих версиях будет исправлена.

Что касается OC Genie, то процессор при использовании кнопки автоматического разгона смог стабильно функционировать на частоте 3657 МГц (на MSI P55-GD80 тот самый показатель был равен 3733 МГц), при том, что потенциал нашего экземпляра при включенной технологии Hyper-Threading не ниже 4 ГГц.

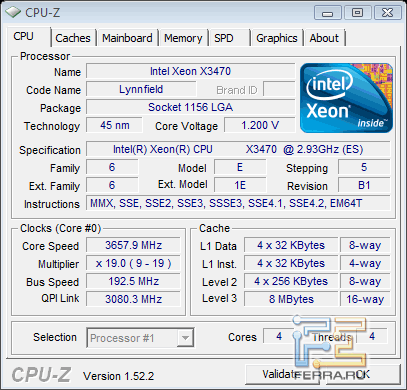

Уровень разгона OC Genie

С включением HT итог не изменился и оставался на прежнем уровне – фактически, мы имеем занятие с предустановками оверклокерских значений некоторых параметров, которые подставляется чипом OC Genie при разгоне.

Тестирование

Тестовый стенд имел ту же конфигурацию и ОС, что и для разгона. Следом установки операционной системы отключались брандмауэр, Windows Defender, а также все фоновые проги из автозагрузки. Файл подкачки задавался объемом 4096 МБ.

Настройки памяти выставлялись по профилю XMP (частота 1600 МГц, тайминги 7-7-7-24), Command Rate равнялся 1T. В качестве оппонента использовалась плата MSI P55-GD80.

Результаты тестирования

В тесте копирования софтины Lavalys Everest MSI P55-CD53 отстает от своей старшей сестры, но в остальных дисциплинах платы демонстрируют грубо одинаковую производительность.

Архиватор 7-Zip малость лучше чувствует себя на доступном решении MSI, а Fritz Chess Benchmark наоборот. Но отличалка составляет всего тысячные доли процента.

В Cinebench 10 плод негусто лучше на P55-GD80.

Расчет в wPrime происходит эдак в равной мере на обеих платах.

В игровой синтетике P55-CD53 в большинстве случаев на десятки очков опережает более дорогую модель, но уже в процессорном подтесте 3DMark Vantage мало сдала позиции. Вообще, говоря, разница между платами минимальная во всех тестах и ее разрешено списать на погрешности измерений.

В реальных игровых тестах обе модели демонстрируют сходную производительность.

Выводы

Чипсет P55 Express для платформы Nehalem стал первым, на базе которого выпускаются сравнительно недорогие материнские платы. Осталось лишь прибавить недорогой процессор нового конструктива и мы получим перспективную современную систему. До массового выхода на рынок более доступных CPU с разъемом LGA1156, таких, как Core i5-600 и серии Core i3, осталось нимало немного; тогда пользователи получат более просторный отбор подбора комплектующих, чем сейчас. Конечно, появится и свежий комплект системной логики, но это уже будет в следующем году, и не факт, что стоимость готовых изделий на первых порах будет ниже стоимости присутствующих на рынке плат, в основе которых лежит P55.

Рассмотренная нами модель MSI P55-CD53 является типичным представителем бюджетных решений с некоторыми ограничениями в функциональности и в возможностях разгона. Нетребовательных пользователей, но при этом предпочитающих более именитого производителя, данная плата вряд ли расстроит. Тем более, она обладает одним серьезным преимуществом перед продуктами конкурентов, которое содержится в фирменной технологии разгона процессора OC Genie – ни одна плата других производителей не может в автоматическом режиме приподнять частоту CPU на 30%. Для людей, далеких от оверклокинга, но желающих обрести чуть-чуть больше от своей системы, это может сделаться одним из решающих факторов при выборе свежей системной платы.
