DFI G41-T33 - название бывает обманчиво...

G41

Чипсет G41, наряду с Q43 и Q45 – единственный из самых новых для процессоров Core 2, он был выпущен примерно года назад. Однако, в различие от последних, G41 использует устаревший южный мост ICH7 и не поддерживает технологию виртуализации Intel Virtualization Technology. Используемый в этом чипсете интегрированный графический адаптер Intel GMA X4500, в отличие от Intel GMA X4500HD, не способен совладать с проигрыванием видео высокого разрешения. Хотя тут всё, разумеется, зависит от используемого процессора. В остальном же его мощности полностью довольно для несложных задач. Таким образом, перед нами подходящая основа для современного офисного ПК

Теперь, забыв про странности названия, будем анализировать плату аккурат с этой точки зрения, благо стоимость в 75$ этому сильно способствует.

Комплектация

Самобытный файл

Комплект поставки стандартный: заглушка, диск с драйверами, инструкция, IDE-кабель, 2 SATA-кабеля и переходник Molex-2 SATA. В схеме на инструкции любезно подписаны все основные используемые чипы.

Разъемы, эргономика, элементная база

Своеобразный файл

Первое, что бросается в глаза при взгляде на T33 – применение электролитных конденсаторов. Применяются и твердотельные. Их используют для наиболее «ответственного» дела – обеспечения питания процессора. Тем не менее, электролитные конденсаторы влияют на общую надежность платы не самым лучшим образом.

Питание процессора трехфазное. Снова же, это ухудшает стабильность системы при использовании процессоров с высоким энергопотреблением, но в спецификациях платы указана помощь четырехъядерных процессоров.

Система охлаждения состоит из двух алюминиевых радиаторов. Радиатор северного моста побольше, но его возможностей без обдува хватает «впритык», и он существенно греется при работе.

В отношении расположения и количества слотов расширения плата ничем особенным сравнительно других mATX моделей не выделяется: присутствует 1 разъем PCIe x16, 1 PCIe x1 и 2 PCI. К сожалению, PCIe x1 находится под слотом PCIe x16, вследствие этого при установке в концевой видеокарты PCIe x1, скорее всего, окажется недоступен.

Если употребление электролитных конденсаторов безотложно бросается в глаза, то вторую специфика платы отметить не так просто. Занятие в том, что она поддерживает только память DDR3. В принципе, цены на DDR2 и DDR3 уже целиком сравнимы и сегодня наблюдается тенденция на дальнейшее их сближение. И все-таки всё-таки заключение достаточно странное. Разумеется, мы провели соотнесение производительности, с которым вы сможете ознакомиться в разделе «тестирование».

IDE и Floppy разъемы на офисной плате смотрятся совершенно органично. Помимо них на плате распаяны 2 игольчатых разъема USB, 1 COM, 1 S/PDIF, CD_IN (последние два полезны при использовании T33 в качестве медиацентра) и выход питания для двух вентиляторов.

Неповторимый файл

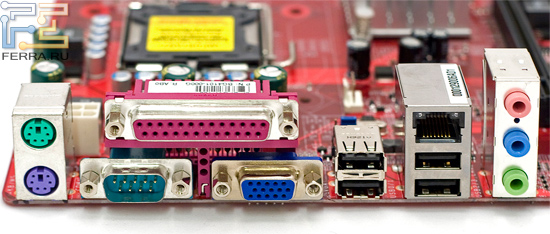

На задней панели присутствуют следующие разъемы:

• 2 PS/2
• 1 COM
• 1 LPT
• 4 USB
• 1 разъем Ethernet
• 1 D-Sub
• 3 аудиоразъема

Для офисного использования присутствие COM и LPT является серьезным плюсом. А вот для современного медиацентра одного D-Sub как-то недостаточно. Да и численность USB разрешено было бы повысить за счет внутренних разъемов.

Контроллеры

Вместе с южным мостом ICH7 T33 получила ещё и комплект не самых новых контроллеров.

За звук отвечает шестиканальный кодек Realtek ALC662.

Работа разъема Ethernet осуществляется при помощи гигабитного сетевого контроллера Realtek RTL8111C.

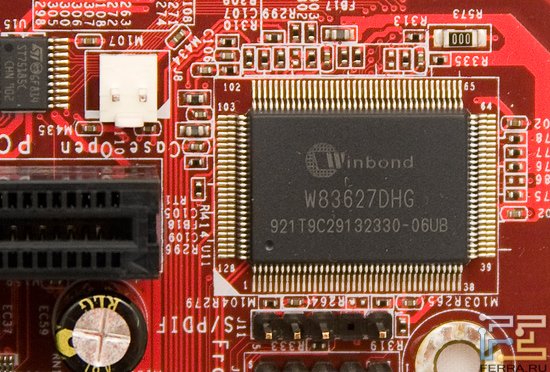

Работу большинства интерфейсов и мониторинг обеспечивает Super I/O контроллер W83627DHG производства компании Winbond.

С помощью ITE 8266R не возбраняется программно регулировать напряжения основных компонентов на плате.

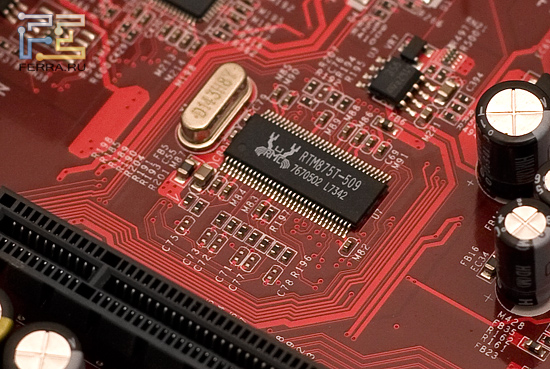

В качестве pll-генератора применяется RTM875T.

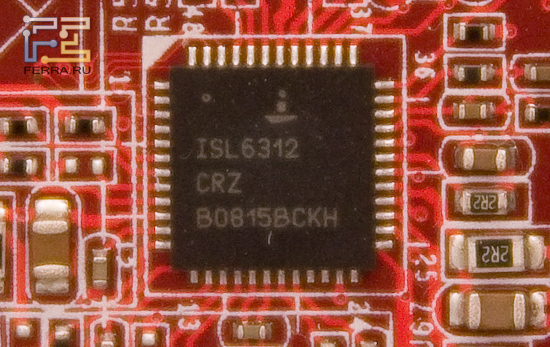

Ну а за питание процессора отвечает ISL6312.

BIOS

Особый файл

BIOS T33 немного нестандартный.

Своеобычный файл

Оригинальный файл

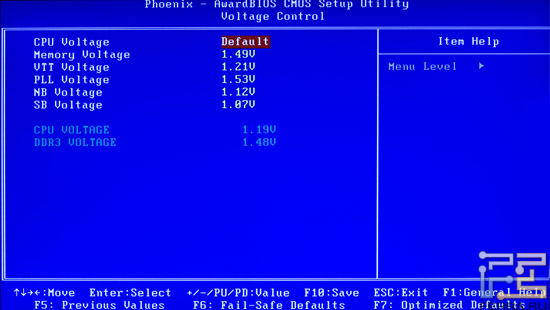

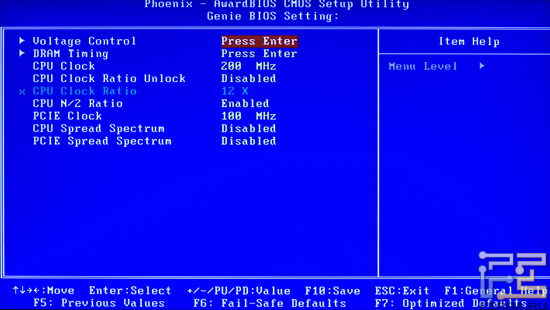

Плата обладает как снег на голову богатыми функциями разгона – доступны для регулировки тайминги памяти и 6 основных значений напряжения. При всем при том при этом запрещено выставить коэффициент между частотой шины и памяти, что сводит на нет все остальные возможности.

Оригинальный файл

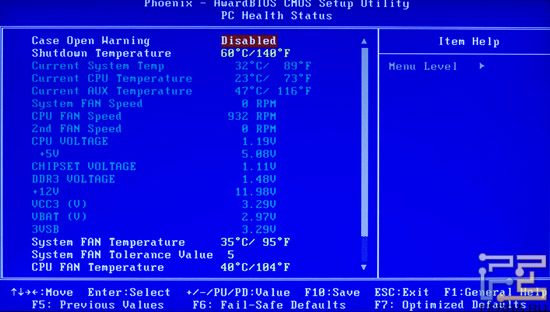

Во вкладке «PC Health Status» разрешается кинуть взор основные температуры, напряжения и прыть вращения вентиляторов.

Оригинальный файл

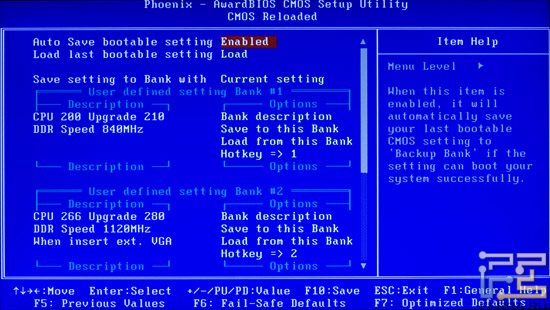

Также хочется пометить меню «CMOS Reloaded». Там позволительно сохранить/загрузить 4 различных конфигурации BIOS, вводя для каждой подробное описание.

Разгон

Тут нам заявить на практике нечего. Дело в том, что при малейшем повышении частоты нашего E5200 организация не проходила POST. Скорее всего, причина в скверный системе питания процессора. Непонятно, к чему тогда обилие соответствующих настроек в BIOS, но факт остается фактом: возможности разгона у платы отсутствуют.

Тестирование

Материнская плата: DFI G41-T33
Процессор: Intel Pentium Dual-Core E5200
Оперативная память: 2*2 ГБ Elixir PC3-12800 CL=9
Жесткий диск: WD3200JD
Операционная система: Windows 7

Память при тестировании работала на частоте 800 МГц с задержками CL=5 (автоматические настройки). Для сравнения была взята плата MSI G41TM-E43 – сходный по позиционированию продукт, кроме того основанный на чипсете G41. Основным отличием тестовых систем является использование различных типов оперативной памяти: DDR3 в случае DFI и DDR2 у платы MSI.

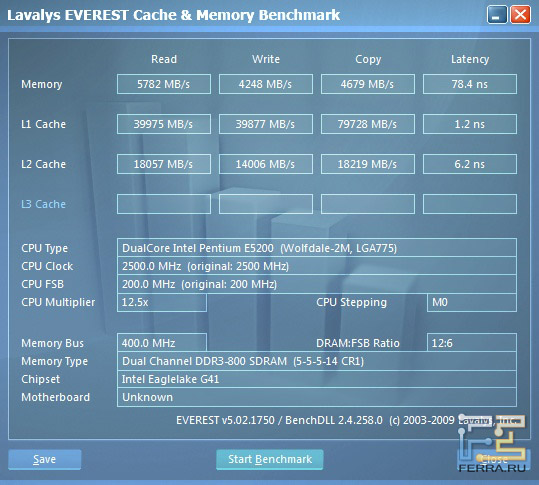

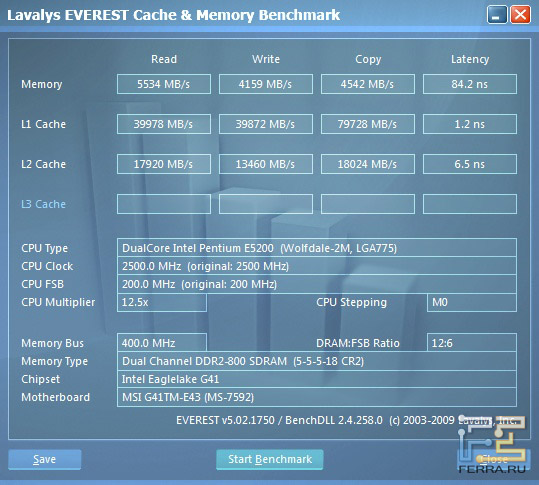

Производительность памяти в конфигурации с DFI мало выше, что обусловлено меньшими задержками у модулей DDR3.

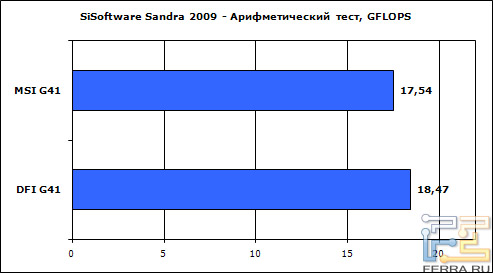

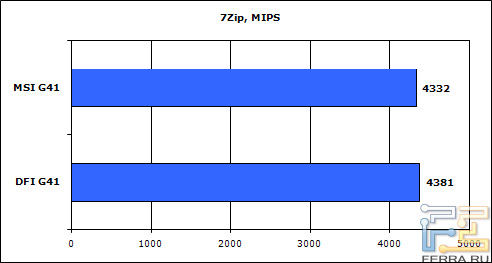

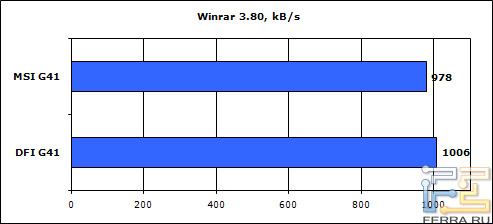

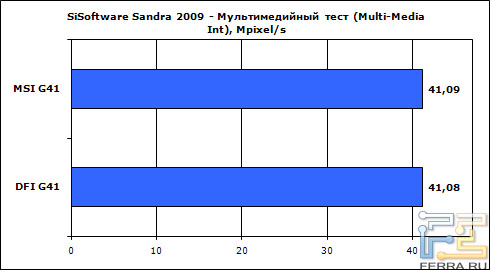

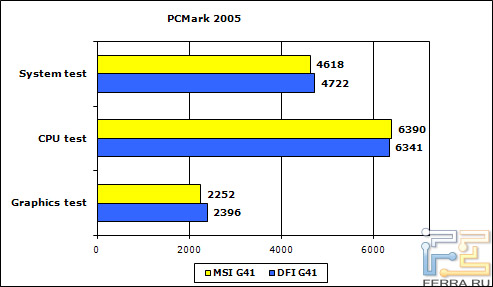

Как видите, в остальных приложениях производительность ещё ближе. Отличалка также зачастую обусловлена подсистемой памяти.

Если сравнивать функциональность плат, то можно сказать, что вариант от MSI лучше подходит для создания домашнего кинотеатра. Это обусловлено наличием не только интерфейса D-Sub, но и DVI с HDMI. T33 в свою очередность больше подходит для офисного использования, так как оснащена портами COM и LPT.

В наших глазах низкая цена DFI G41-T33 компенсирует недостатки элементной базы. Таким образом, плату можно советовал к покупке, хотя недавно анонсированная DFI 785G-M35, также относящаяся к серии Blood Iron, выглядит значительно перспективнее.
