Manli X58SLI-A-E: hi-end по цене мейнстрима

Вступление

Компания Manli, основанная в 1996 году, отечественному пользователю знакома по недорогим видеокартам, которые были обширно представлены на российском рынке в первой половине этого десятилетия. Фактически, графические акселераторы под этим брендом относились к noname-продукции, и приобретались в основном либо по неопытности, либо за неимением средств для покупки больше дорогих адаптеров именитых производителей. Да и разгонный потенциал видеокарт Manli оставлял жаждать лучшего, что ещё сильнее сужало круг будущих пользователей.

После непродолжительного периода фирма решила возвратиться на нашенский рынок с широким спектром продукции, охватывая видеокарты, ТВ-тюнеры, материнские платы и… нетбуки. Портативные ПК заслуживают отдельной статьи, и мы по возможности уделим им внимание, а в текущее время остановимся на системных платах. Конечно, изделия такого класса с именем Manli смотрится чуть-чуть странным, но следует отметить, что группа с недавнего времени (официально) входит в группу PC Partner, как и Sapphire с Zotac, т.е. одни и те же платы могут встречаться под одним из трех брендов (Sapphire выпускает только модели на чипсетах AMD и сотрудничает в этой области с DFI и JetWay). А раз так, то совершенно резонно предположить, что свойство продукции бывшего «нонейма» ничем не отличается от качества решений более именитых производителей.

Manli X58SLI-A-E

К нам на тестирование попала плата Manli X58SLI-A-E, которая является первым высокоуровневым продуктом компании. Аналогичные изделия есть у Zotac и PC Partner – отличаются только цветом текстолита и системами охлаждения (у PC Partner он синий и на северном мосте расположен невеликий радиатор). Сколь интересным получилось заключение Manli, мы и разъясним в данном обзоре.

Технические характеристики платы

Осматриваем плату

Комплект поставки

Материнская плата Manli X58SLI-A-E поставляется в светлой коробке небольшого размера с аскетичным дизайном, и для удобства переноски оснащена пластиковой ручкой. Хотя, учитывая размеры упаковки, ручка прямо лишняя.

Упаковка и комплект поставки Manli X58SLI-A-E

Комплект поставки минимален:

• Документация:
  • Инструкция к материнской плате
• Шлейфы и переходники:
  • Кабель SATA
  • Шлейф IDE
• Дополнительно:
  • I/O Shield
  • SLI-мостик
• Диски:
  • CD-диск с драйверами

Отметим существование SLI-мостика – плата позволяет создавать тандемы не только на базе видеокарт ATI Radeon, но и на NVIDIA GeForce, что при обещанной низкой стоимости, а это порядка 189 долларов, сильно неплохо.

Эргономика и оснащение

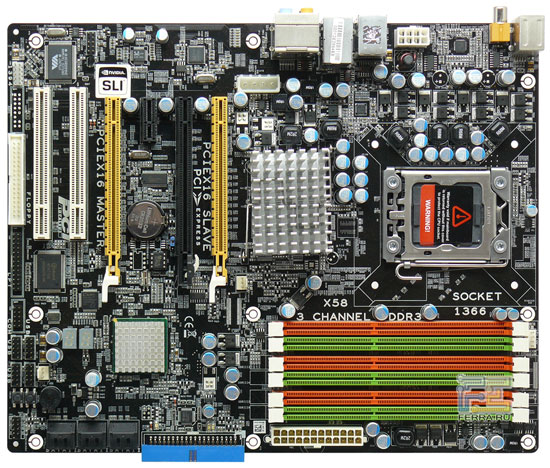

Плата поддерживает все процессоры Intel серии Core i7-900, 24 ГБ памяти DDR3-1333/1066/800 и выполнена на текстолите черного цвета, что как-то более того необычно для такого бренда. Если бы не огрехи в расположении компонентов, Manli X58SLI-A-E была бы идеальной в плане дизайна.

Manli X58SLI-A-E

В первую очередность обращает на себя участливость размещенный в районе задней панели разъем дополнительного питания процессора EPS12V – кабель будет влечься как раз по центру вентилятора, установленного на задней стенке корпуса, что станет лишней преградой для вентиляции системы. Разъем FDD ещё расположен не в лучшем месте – в самом низу платы, хотя, флоппи-дисководами уже на практике не пользуются, так что недостатком это не назовешь. А вот POST-индикатор (да-да, на плате нашлось и для него место!), установленный примерно южного моста, будет перекрыт двухслотовой системой охлаждения видеокарты, и его полезность будет сведена к минимуму. Еще единственный минус содержится в джампере Clear CMOS, тот, что размещен впритык к слоту PCI Express x16.

Из плюсов не возбраняется упомянуть достаточное пространство между графическим интерфейсом и слотами памяти, развернутые на 90° сравнительно платы разъемы SATA и IDE, расположенные на нижнем крае порты USB, FireWire, LPT и COM. Помимо того, на плате установлен динамик, а кроме того кнопки Power и Reset – некоторые более дорогие конкуренты подобным не неизменно могут похвастаться.

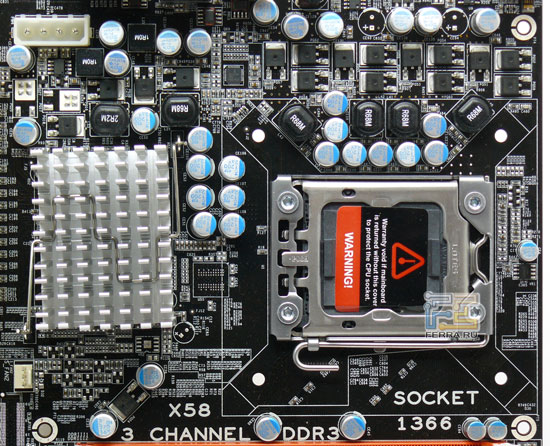

Подсистема питания процессора выполнена по 5-канальной схеме (4+1). Во всех цепях питания используются твердотельные конденсаторы и дроссели с ферритовым сердечником. Для дополнительного питания видеокарт на плате установлен 4-контактный разъем Molex.

Подсистема питания процессора и охлаждения чипсета

Охлаждение северного моста осуществляется за счет крупного радиатора, южного – размером поменьше. Число подключаемых вентиляторов к плате одинаково трем, включая один 4-контактный для процессорного кулера.

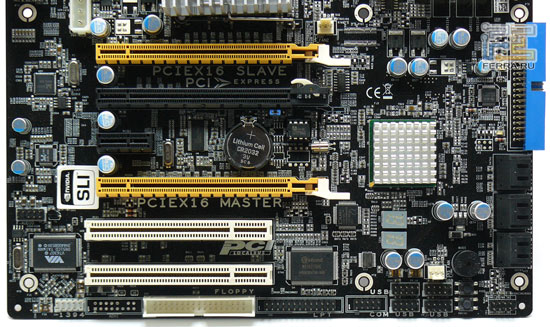

Функциональность платы следующая: шесть каналов SATA II с возможностью организации RAID-массивов уровней 0, 1, 0+1 и 5 за счет ICH10R, двенадцать портов USB 2.0, два графических интерфейса PCI-E x16, один разъем PCI-E x16 с подведенными четырьмя линиями PCI Express 1.1, один PCI-E x1 и два обычных PCI. Есть также двухпортовый контроллер IEEE 1394 на базе чипа VIA VT6307, сетевой адаптер Realtek 8111C и IDE-контроллер JMicron 368, позволяющий подключить два устройства с параллельным интерфейсом. Звуковая подсистема реализована за счет 7.1-канального HDA-кодека Realtek ALC888.

Периферийные разъемы

На задней панели присутствуют два порта PS/2, коаксиальный S/PDIF, четыре USB, по одному FireWire и RJ45, а также шесть аудио-разъемов.

Задняя панель платы

Дополнительно ко всему материнская плата Manli X58SLI-A-E обладает «интересной» особенностью – при использовании лишь одной видеокарты (в нашем случае была ASUS EAH4890/HTDI/1GD5/A), ее необходимо устанавливать в разъем, подписанный как Master (расположен подле слотов PCI), по-другому организация будет всю дорогу перегружаться, так и не показав рабочий столик операционной системы. Но стоит изменить какие-нибудь настройки в BIOS Setup, например, выставить частоту памяти и тайминги, без проблем позволительно переставлять карту в последний слот PCI-E x16 и система будет функционировать стабильно. Если же акселератор сменить на что-то более простое, типа GeForce 8800 GS, то подобных проблем не наблюдалось. Возможно, это связано с какими-то недоработками с прошивкой BIOS, но точь-в-точь проронить трудно, так как на официальном сайте покуда более свежих версий нет.

BIOS

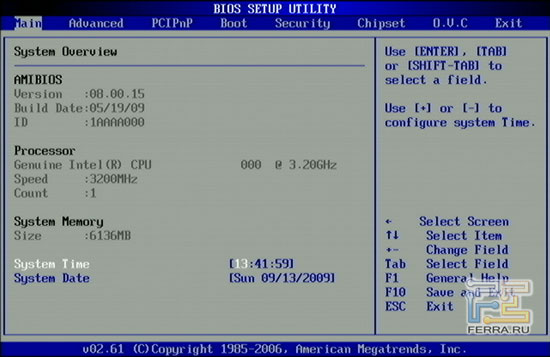

BIOS платы, основанный на микрокоде AMI, имеет стандартные возможности по настройке системы. Manli X58SLI-A-E в этом плане больше похожа на решения Intel – разрешается настраивать лишь базовые параметры.

BIOS Setup

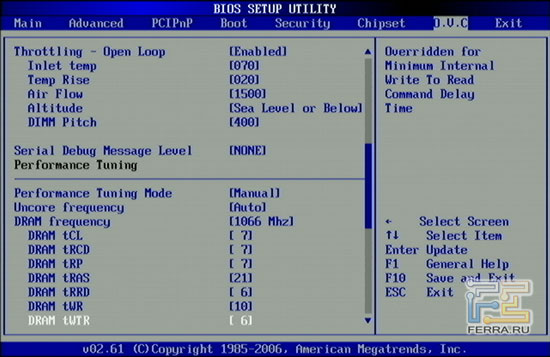

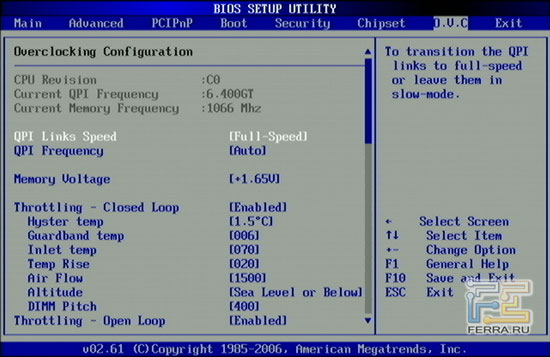

Есть даже раздел для оверклокинга – O.V.C, из доступных настроек для разгона системы имеется вероятность изменять усилие на памяти (всего два значения, 1,65 и 1,7 В) и частоты тактового генератора от 120 до 190 МГц. Порядок работы памяти и контроллера (Uncore) выбирается из списка частот, причем, разрешено определить на Uncore частоту ниже, чем рекомендованную, в два раза превышающую частоту памяти. Правда, система в таком случае все пора идет на перезагрузку.

O.V.C

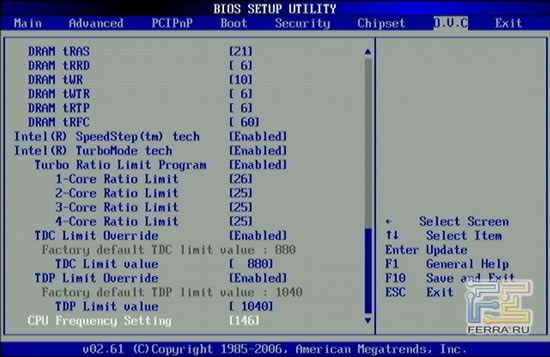

Из таймингов памяти доступны основные и шесть дополнительных. Есть также возможность остановить свой выбор профиль XMP, но применять память DDR3-1600 или даже выше не выйдет, так как плата все равно выставляет максимальную частоту 1333 МГц.

Настройки BIOS Setup для разгона платы сведены в ниже представленную таблицу.

Мониторинг минимальный, но в различие от некоторых плат других производителей позволяет дополнительно к процессорному отслеживать натуга на памяти и чипсете.

Разгон

Для выяснения потенциала платы была собрана следующая конфигурация:

• Процессор:
  • Intel Core i7-965 (3,2 ГГц)
• Оперативная память:
  • G.Skill F3-12800CL6T-4GBTD (3x2048 МБ, DDR3-1600@800, 8-8-8-24-2T, triple channel)
• Видеокарта:
  • ASUS EAH4890/HTDI/1GD5/A (Radeon HD 4890)
• Жёсткий диск:
  • Samsung HD252HJ (250 ГБ, SATA2)
• Блок питания:
  • Tagan BZ 1300W (1300 Вт)

Тестирование проводилось в среде Windows Vista Ultimate x86 SP2, в качестве стресс-теста использовалась утилита OCCT 3.01 с часовым прогоном, при этом выбиралась большая матрица. В BIOS Setup технологии Hyper Threading и Turbo Boost отключались, частота памяти и контроллера устанавливалась на уровне 1066 и 2133 МГц (множители x4 и x16 соответственно), прыть шины QPI выставлялась как 4,800 ГТ/с.

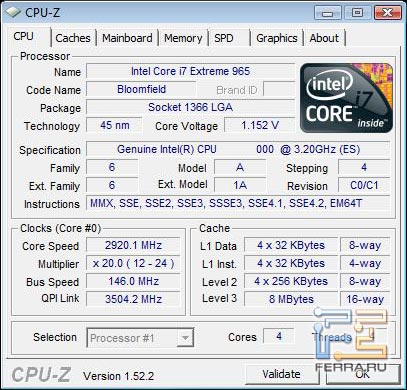

С такими настройками максимальной частотой тактового генератора оказались 146 МГц.

Уровень разгона Manli X58SLI-A-E

Отсутствие возможности повышать напряжение на процессоре и Uncore (а это контроллер памяти, L3-кэш и контроллер шины QPI) очевидно сказалось на результате. И вряд ли добавят необходимые пункты в следующих версиях BIOS – в данном случае, экономные оверклокеры, как говорится, в пролете.

Тестирование

Тестовый стенд имел ту же конфигурацию и ОС, что и для разгона. Потом установки операционной системы отключались брандмауэр, Windows Defender, а также все фоновые программы из автозагрузки. Файл подкачки задавался объемом 4096 МБ.

Частота памяти равнялась 1333 МГц, тайминги - 7-7-7-21-1T, Hyper Threading и Turbo Boost отключались, дабы они не повлияли на крайний плод тестирования. В качестве оппонента использовалась плата MSI X58 Platinum.

Результаты тестирования

В тесте памяти бенчмарка программы Lavalys Everest обе платы показывают на глаз равный результат.

Производительность Manli X58SLI-A-E в архиваторе 7-Zip немного ниже решения MSI.

В Fritz Chess Benchmarks расчет количества ходов лучше происходит на MSI X58 Platinum.

Плата X58SLI-A-E в бенчмарке Cinebench 10 показывает более невысокий результат, чем конкурент, в обоих тестах.

А вот в wPrime продукт Manli произвел расчет намного быстрее.

В синтетических игровых тестах еще раз Manli X58SLI-A-E проигрывает своему оппоненту. В особенности это приметно в процессорных подтестах.

Результаты в играх повторяют таковы в остальных приложениях – продукт Manli менее производителен, чем MSI X58 Platinum. Но в реальных приложениях или в играх с высоким качеством и разрешением вряд ли можно будет заметить разницу между платами.

Выводы

После «безымянного» прошлого компания Manli в последнее час довольно громко заявила о себе - и выпуском видеокарт серии GeForce GTX 200, и нетбуками на базе процессора Intel Atom, и вот, материнской платой на ни чуточки недешевом чипсете X58 Express. Учитывая, что аналогичные модели плат есть у Zotac и PC Partner, можно изготовить предположения о соответствующем качестве изделий Manli, что не может не радовать.

Рассмотренная плата Manli X58SLI-A-E является добротно сделанным продуктом с качественной элементной базой и без лишней функциональности. Некоторые огрехи в дизайне модели не критичны, а присутствие кнопок Power/Reset и POST-индикатора дает предлог мыслить о позиционировании платы для энтузиастов, тем более что она поддерживает как CrossFireX, так и SLI. Но отсутствие стандартных возможностей разгона, из-за чего потенциал X58SLI-A-E невелик, сводит на нет все эти дополнительные «фичи», а массовому пользователю они просто ни к чему. В конечном итоге продукт Manli больше оценят сборщики готовых систем или экономные пользователи, у которых каждая копейка на счету, а именитость бренда отходит на второй план.

Обсудить материнскую плату Manli X58SLI-A-E на форуме
