MSI X58 Pro-E - доступное решение на базе высокоуровневого чипсета Intel X58 Express

Вступление

Несмотря на сравнительно невысокую цена младшей модели семейства процессоров Core i7-900, из-за дороговизны материнских плат на базе чипсета Intel X58 Express особого распространения новая платформа не получила. И если на модулях памяти целиком не возбраняется было сэкономить, установив дешевые планки DDR3-1066/1333, то посреди системных плат как раз особого выбора то и не было.

Сейчас же численность различных моделей в линейке плат с процессорным разъемом LGA1366 у производителей первого эшелона не менее пяти, среди которых позволительно выискать уже недорогие решения, стоимостью рядом 200 долларов, и более того платы в форм-факторе mATX. Последнее позволяет сооружать небольшие, но довольно мощные игровые системы, что актуально в последнее пора с повальной минитюаризацией всего и вся. Если в планах не стоит сборка игрового неттопа, то совершенно разрешается застопорить родное участливость на доступном продукте стандартных размеров, например, MSI X58 Pro-E.

Самобытный файл
MSI X58 Pro-E

Плата с неплохим внешним видом поддерживает новейшие технологии DrMOS и APS, а кроме того позволяет пользователям на практике в автоматическом режиме разгонять систему.

Спецификации DrMOS (полное наименование Driver-MOSFET) были представлены Intel ещё в 2004 году, но только вовсе недавно эта методика получила использование в настольном сегменте. Пожалуй, из известных производителей только фирма MSI использует ее в некоторых моделях своих материнских плат. Сама же технология DrMOS подразумевает интеграцию двух MOSFET (metal-oxide-semiconductor field-effect transistor – полевой МОП-транзистор), используемых в блоке стабилизации напряжения питания процессора, и управляющего элемента на одну подложку.

Технология DrMOS

Использование одного высокоинтегрированного устройства вместо двух транзисторов и «драйвера» позволяет уменьшить температурный порядок силового элемента, повысить эффективность и прыть переключения, благодаря чему питание компонентов системы (процессора) будет больше качественным и стабильным.

Технология APS (Active Phase Switching) позволяет при малой нагрузке на систему отключать количество фаз питания. В различие от конкурирующих решений, на платах MSI могут отключаться фазы как в модуле питания процессора, так и чипсета и памяти, причем, данная функция работает автономно от операционной системы, т.е. на аппаратном уровне.

Благодаря Ease OC Switch каждый неподготовленный пользователь сможет разогнать свою систему. Для этого достаточно на DIP-переключателе предпочесть желаемую частоту тактового генератора (на данных платах 133, 166 или 200 МГц) и организация сама подберет множитель процессора, памяти, усилие и остальные настройки. Сколь результативно это происходит, мы и узнаем из нашего тестирования.

Технические характеристики платы

Осматриваем плату

Комплект поставки

Материнская плата MSI X58 Pro-E поставляется в коробке стандартного размера, на которой отмечены особенности платы и поддерживаемые технологии. Для удобства переноски коробка оснащена пластиковой ручкой.

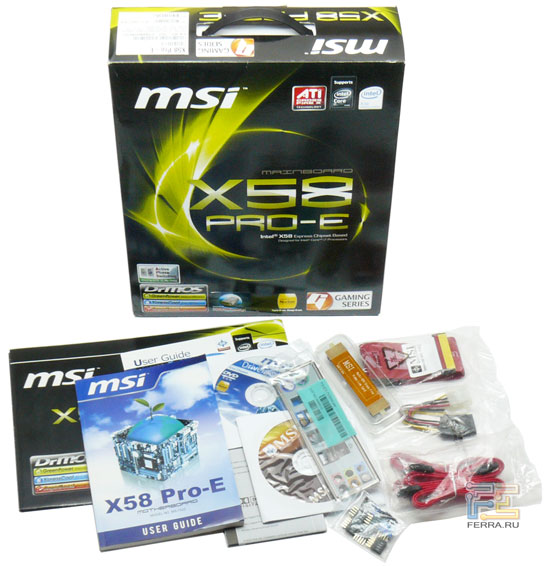

Упаковка и комплект поставки MSI X58 Pro-E

Комплект поставки:

• Документация:
  • Инструкция к материнской плате
  • Краткая инструкция
  • Краткое руководство по сборке системы
  • Инструкция по работе с образами разделов жесткого диска
• Шлейфы и переходники:
  • Четыре кабеля SATA
  • Два переходника питания на SATA-устройства
  • Шлейф IDE
• Дополнительно:
  • I/O Shield
  • Набор разъемов M-Connector
  • Мостик CrossFire
• Диски:
  • DVD-диск с драйверами и дополнительным ПО
  • Загрузочный диск для работы с образами разделов жесткого диска

Как видим, комплект поставки ничем особым не выделяется, помимо значительного количества всевозможных инструкций. Отметим существование одного мостика CrossFire и набора переходников M-Connector для подключения кабелей от передней панели корпуса.

Эргономика и оснащение

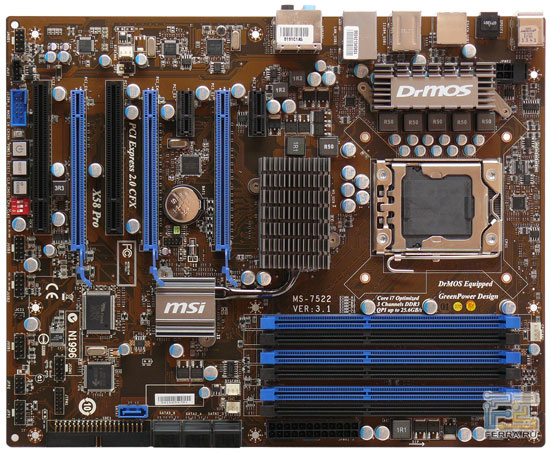

Плата MSI X58 Pro-E выполнена на текстолите коричневого цвета и с виду выглядит крайне сдержано, без лишней сияющей гирлянды разноцветных разъемов. Все слоты и разъемы на плате выдержаны в одном сине-черном стиле, даже анодированные радиаторы системы охлаждения органично вписываются в общую концепцию. Из-за минимума надписей на текстолите и SMD-элементов, отвечающих за фильтрацию в различных цепях, X58 Pro-E даже кажется мало пустой. Но в целом сделано все добротно, нареканий никаких нет.

Особый файл
MSI X58 Pro-E

К дизайну ещё никаких претензий: слоты DIMM расположены на достаточном расстоянии от графического интерфейса, что позволит без проблем изменять память; все разъемы SATA и IDE развернуты на 90° относительно платы, благодаря чему крупногабаритная видеокарта их не перекроет; все периферийные разъемы размещены вдоль нижнего края платы. Кстати, X58 Pro-E лишена поддержки флоппи-дисководов, от которого, например, давнехонько уже избавилась группа Intel в своих продуктах. Вот и MSI решила помочь инициативу, тем более что для обновления BIOS емкости дискеты уже не хватит.

Подсистема питания процессора выполнена по 5-канальной схеме с использованием твердотельных конденсаторов и дросселей с броневыми сердечниками, как, впрочем, и во всех цепях питания платы.

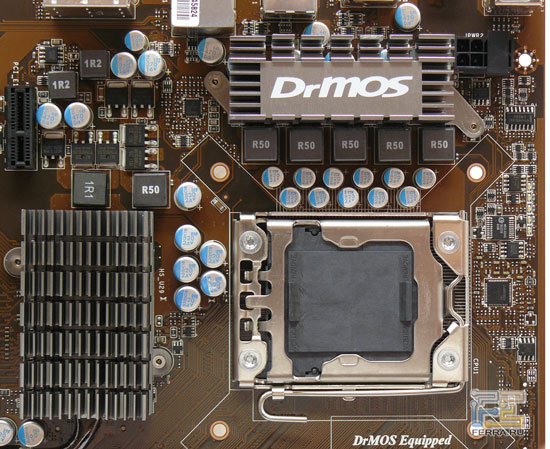

Подсистема питания процессора и охлаждения чипсета

Как уже фиксировалось выше, на X58 Pro-E установлены элементы DrMOS, которые заменяют собой два силовых транзистора и драйвер. Все пять микросхем охлаждаются общим радиатором, не связанным с системой охлаждения микросхем чипсета.

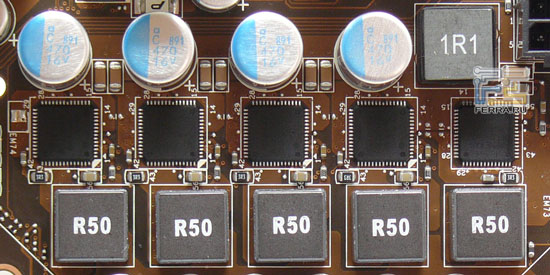

Подсистема питания процессора

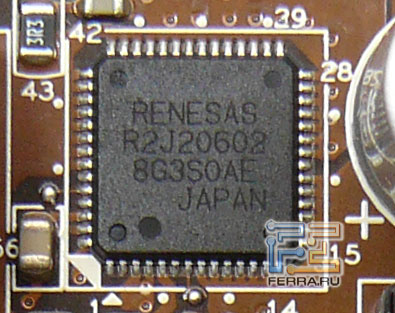

А вот и сам DrMOS, произведенный фирмой Renesas:

DrMOS

Для питания чипсета и памяти применяется 2-фазные преобразователи с уже привычными транзисторами, а не DrMOS. Так как плата поддерживает технологию APS, то при малой нагрузке на систему отключаются лишние фазы питания процессора и остаются активными лишь две, что позволяет негусто сэкономить электроэнергии. Преобразователи памяти и чипсета подобной функцией не обладают – это скорее прерогатива более дорогих продуктов.

За охлаждение северного моста отвечает немалый радиатор, соединенный при помощи тепловой трубки с небольшим радиатором-теплосъемником на южном мосте. Число подключаемых вентиляторов одинаково четырем, охватывая один, четырехконтактный, для процессорного кулера.

Функциональность X58 Pro-E не ограничена микросхемой ICH10R, и кроме шести каналов SATA II с возможностью организации RAID-массивов уровней 0, 1, 0+1 и 5, двенадцати портов USB 2.0, двух интерфейсов PCI-E x1 и двух PCI, на плате реализован сетевой адаптер на базе Realtek 8111C и двухпортовый контроллер IEEE 1394. Также есть чип JMicron 363, поддерживающий два канала SATA II, единственный из которых выведен на заднюю панель, и один канал IDE. Кроме того, дополнительно к двум графическим интерфейсам PCI Express 2.0 x16 на плате установлен еще один разъем PCI-E x16 (расположен с края платы), к которому подведено четыре линии PCI-E 1.1 от южного моста.

Назначение контактов Front Panel не указано, оттого во что бы то ни стало необходимо пользоваться инструкцией для подключения передней панели корпуса или же переходниками из набора M-Connector.

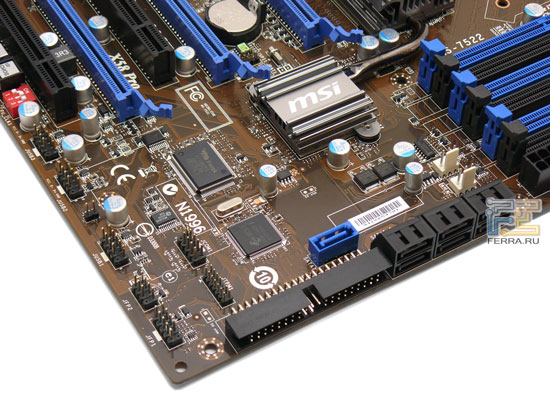

Периферийные разъемы

На задней панели установлено два порта PS/2, оптический S/PDIF, шесть USB, один eSATA, один FireWire, один RJ45 и шесть аудио-разъемов (HDA-кодек Realtek ALC889).

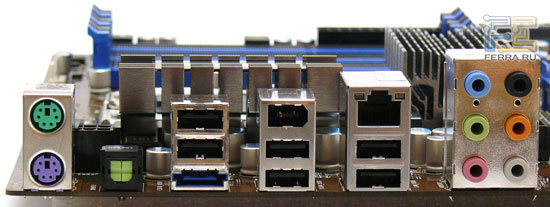

Задняя панель платы

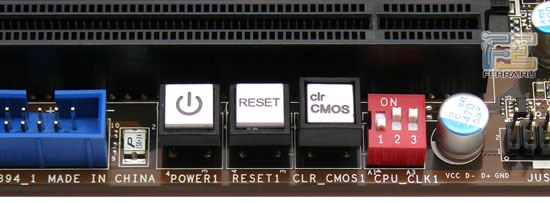

С нижнего края платы предусмотрены кнопки Power, Reset и Clear CMOS. Тут же расположен DIP-переключатель, позволяющий остановить свой выбор частоту тактового генератора. Доступно лишь три значения: 133, 166 и 200 МГц.

Кнопки Power, Reset и Clear CMOS, джампер выбора частоты Bclk

BIOS

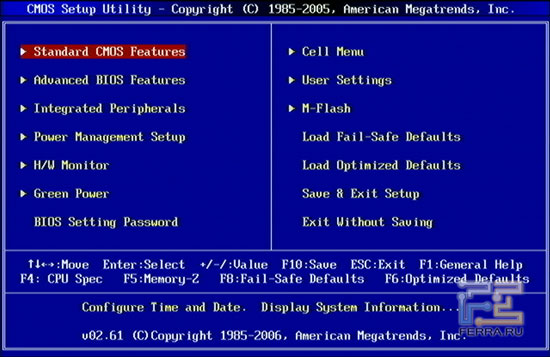

BIOS платы основан на микрокоде AMI и по своим возможностям не отличается от многих подобных продуктов.

BIOS Setup

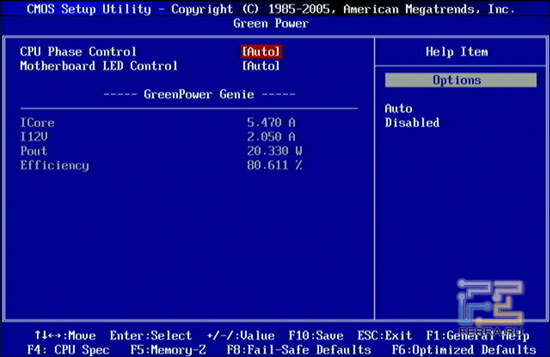

Хотя, вряд ли разрешено повстречать где-нибудь еще аппаратную настройку технологии отключения фаз питания при простое системы. Управление APS находится в разделе Green Power, в котором также можно отключить светодиодную индикацию на плате.

Green Power

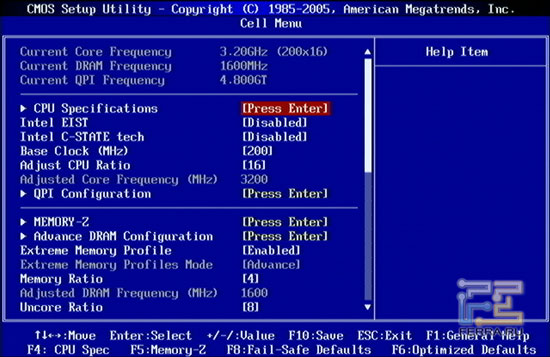

Тонкая настройка системы и параметры, отвечающие за разгон, сосредоточены в разделе Cell Menu. Тут можно заполучить информацию по текущим значениям частоты процессора, памяти и шины QPI, поддерживаемым технологиям и прошитым задержкам в SPD памяти и профилям XMP. Также в этом разделе доступны настройки энергосберегающей технологии EIST (ее отключении дает доступ к изменению множителя процессора) частоты тактового генератора, шины QPI, множителей памяти и части северного моста в процессоре (Uncore). Есть управление технологией Turbo Boost – официального автоматического разгона процессора при нагрузке лишь на одно или немного ядер.

Cell Menu

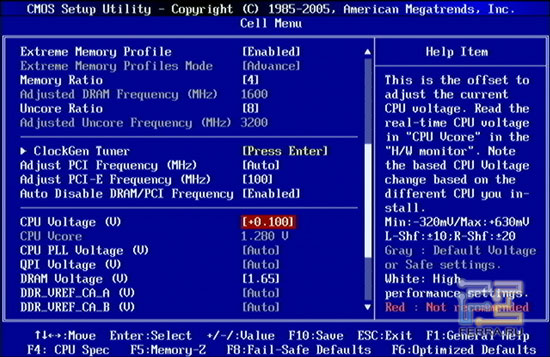

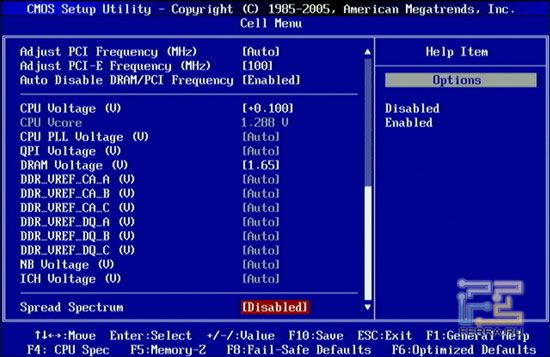

Из изменяемых напряжений доступны пункты для процессора, памяти, чипсета и южного моста. Все возможные настройки BIOS Setup для разгона платы сведены в ниже представленную таблицу.

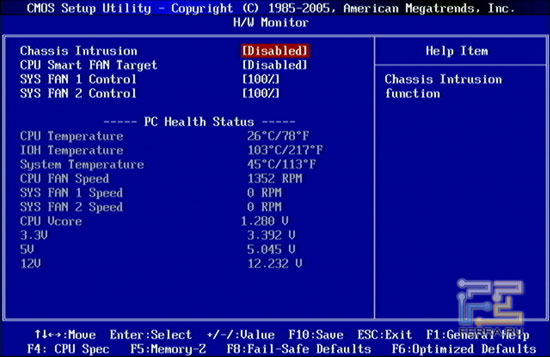

Мониторинг минимальный: показатели напряжения на процессоре и трех основных линий, оборотов трех вентиляторов и трех температур. Есть вероятность регулировки скорости вращения трех вентиляторов.

H/W Monitor

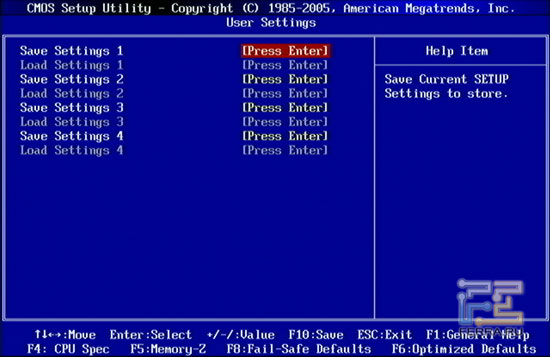

Любителям разгона понравится возможность сберегать четыре профиля с настройками системы.

User Settings

Разгон

Для выяснения потенциала платы была собрана следующая конфигурация:

• Процессор:
  • Intel Core i7-965 (3,2 ГГц)
• Оперативная память:

• G.Skill F3-12800CL6T-4GBTD (3x2048 МБ, DDR3-1600@800, 8-8-8-24-2T, triple channel)

• Видеокарта:
  • ASUS EAH4890/HTDI/1GD5/A (Radeon HD 4890)
• Жёсткий диск:
  • Samsung HD252HJ (250 ГБ, SATA2)
• Блок питания:
  • Tagan BZ 1300W (1300 Вт)

Тестирование проводилось в среде Windows Vista Ultimate x86 SP2, в качестве стресс-теста использовалась утилита OCCT 3.01 с часовым прогоном, при этом выбиралась большая матрица. В BIOS Setup технологии Hyper Threading и Turbo Boost отключались, множитель процессора выставлялся x16, памяти и контроллера – x3 и x12 соответственно. Скорость шины QPI выбиралась на уровне 4800 МТ/с.

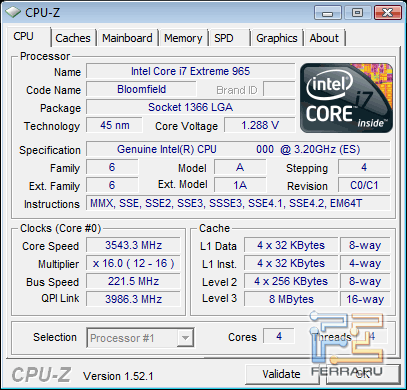

Максимальной частотой, на которой плата сохраняла стабильность, стали 221 МГц, при этом «частота» шины QPI составила без малого 8000 МТ/с, что немаловажно выше номинальных 6400 МТ/с. Повышение напряжений на всех компонентах системы на потенциал платы не повлияло.

Порядок разгона MSI X58 Pro-E

Теперь о том, что касается разгона при помощи Ease OC Switch. После этого установки настроек BIOS по дефолту и выбора DIP-переключателем частоты Bclk 166 МГц плата вела себя нестабильно – Turbo Boost был отключен автоматически, множитель памяти снизился с х4 до х3, натуга на процессоре поднялось с номинала до 1,31 В, но коэффициент умножения процессора остался прежним, т.е. х24, что дало итоговые 3,9 ГГц. Естественно, так система функционировать не могла.

После переключения на следующее значения опорной частоты (200 МГц) проблем со стабильностью никаких уже не наблюдалось: коэффициент процессора был снижен до х18 (3,6 ГГц), а напряжение питания поднялось до 1,36 В. Открыто говоря, не крайне эффектный разгон, но для авторежима более чем достаточный.

Судя по 166-мегагерцовой опорной частоте, с данной технологией есть определенные проблемы, которые, возможно, будут решены при ближайшем обновлении прошивки платы.

Тестирование

Тестовый стенд имел ту же конфигурацию и ОС, что и для разгона. Следом установки операционной системы отключались брандмауэр, Windows Defender, а также все фоновые программы из автозагрузки. Файл подкачки задавался объемом 4096 МБ.

Настройки памяти выставлялись по профилю XMP (частота 1600 МГц), но с измененными таймингами уровня 7-7-7-21-1T, Hyper Threading и Turbo Boost отключались, дабы не повлияли на крайний итог тестирования. В качестве оппонента использовалась плата Intel DX58SO.

Результаты тестирования

Плата MSI X58 Pro-E в тесте памяти бенчмарка программы Lavalys Everest недурно показала себя при чтении, но при копировании кот наплакал отстала от решения Intel. В остальных подтестах оба продукта идут вровень.

В архиваторе 7-Zip плата MSI показывает еле-еле==немного лучшую производительность.

Расчет количества ходов в шахматном бенчмарке Fritz Chess Benchmarks лучше происходит заново таки на X58 Pro-E.

При рендеринге в Cinebench 10 с использованием одного ядра обе платы показывают одинаковую производительность, но в тесте с четырьмя ядрами заключение процессорного гиганта начинает отставать.

В wPrime разницы между продуктами нет.

А вот в игровых тестах продукт MSI другой раз сдает позиции. В 3DMark’06 значительное падение производительности наблюдается в процессорном тесте, хотя на групповой балл это отразилось незначительно.

В 3DMark Vantage, наоборот, плата MSI X58 Pro-E демонстрирует наилучший плод в тесте CPU, но вот итоговый балл все равно ниже, чем у DX58SO.

Игры не так однозначны в выборе платы: Far Cry 2 лучше себя чувствует на продукте MSI, Crysis – на Intel, при условии использования низкого разрешения и настроек графики на среднем уровне. Если же применять свойство и позволение на максимуме, то отличалка между сравниваемыми решениями будет нивелироваться.

Выводы

С выпуском недорогих материнских плат на базе чипсета Intel X58 Express надобность в покупке более дорогих продуктов отпадает, если, конечно, не интересует подмога режима SLI, вследствие того что как некоторые решения лишены SLI-сертификата. Если же постройка мультичиповых систем не входит в планы, то без проблем можно выбрать плату за сумму порядка 200 долларов, благо функциональность подобных моделей не шибко отличается от топовых продуктов.

Рассмотренная материнская плата MSI X58 Pro-E станет неплохим выбором как для обычных пользователей, так и для энтузиастов. Несмотря на скромную оснащенность, плата поддерживает аппаратную функцию управления фазами питания CPU и технологию DrMOS, благодаря которым можно сэкономить некоторое количество электроэнергии и снабдить процессор качественным питанием. Авторазгон поможет приподнять производительность системы, но функция требует определенной доработки со стороны производителя. Если же разгон вырабатывать собственноручно, то X58 Pro-E имеет отменный потенциал.

Обсудить материнскую плату MSI X58 Pro-E на форуме
