Тестируем материнскую плату DFI DK 790FXB. Забудь об апгрейде

DFI знаменита своей линейкой материнских плат LanParty. Обыкновенно это высокопроизводительные модели с серьезным оверклокерским потенциалом. Встречаются там и довольно бюджетные продукты, принадлежащие серии Blood Iron (например, недавно рассмотренная нами модель G41-T33).

Серия DK, к которой принадлежит рассматриваемая нами плата, уже не содержит в себе бюджетных моделей. Конечно, это ещё не UT, но отличия не так уж и велики.

Упаковка и комплектация

Неповторимый файл

Сама плата поставляется в коробке стандартного размера с абстрактным рисунком на передней части. Позади описываются все основные особенности платы.

Своеобычный файл

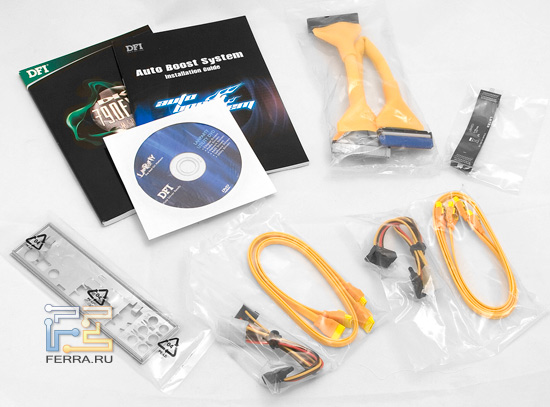

Все аксессуары упакованы в отдельную коробку. Сообща с платой идет на практике всё необходимое: 4 кабеля SATA с защелками, 2 переходника питания Molex-SATA (в сумме на те же 4 разъема), кабель IDE в специальной оплетке, мостик CrossFire, заглушка, диск с драйверами и мануалы. Присутствует и пара приятных мелочей: джамперы с «хвостиками» и особый переходник для подключения проводов передней панели. Всё это уже давнехонько перестало быть экзотикой, но такая опека о пользователе приятна.

Разъемы, эргономика, элементная база

Особый файл

Самобытный файл

Своеобразный файл

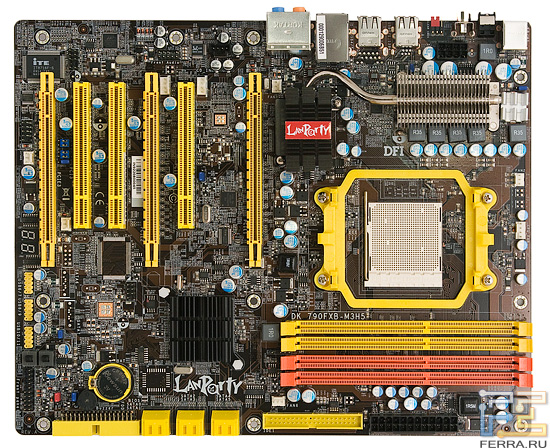

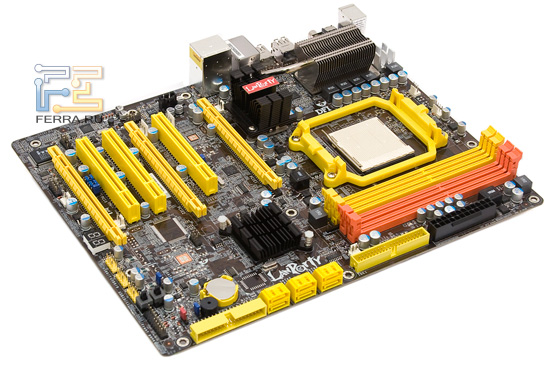

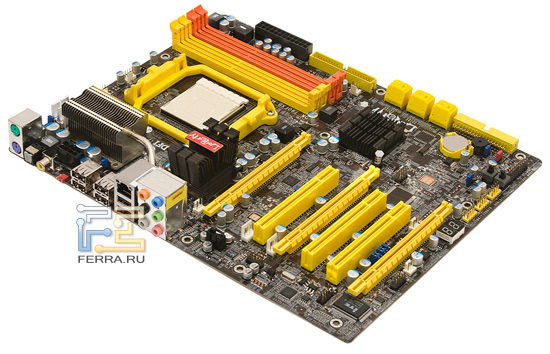

Сразу видно, что плата делалась с любовью. Это видно более того по дизайну – контрастная жёлто-черная цветовая гамма безотложно привлекает внимание. Жёлтые элементы к тому же светятся в ультрафиолете.

Оригинальный файл

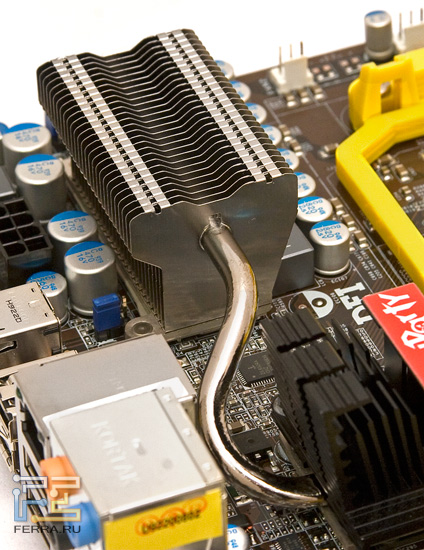

Установленная организация охлаждения – просто первейший методика «показать себя» для производителей. В данном случае она не является в особенности большой, но выглядит нестандартно. Что ни на есть мелкотравчатый ингредиент применяется для охлаждения южного моста. Северный мост охлаждает радиатор побольше, с нанесенным логотипом «LanParty». Из основания выходит тепловая трубка, которая соединяет его с другим радиатором, охлаждающим подсистему питания. Вся эта система прочно соединена с текстолитом при помощи винтового крепления. Радиатор северного моста не возбраняется заместить на больше мощный, не удаляя основание с тепловой трубкой. Но в этом нет особой необходимости, так как греется 790FX слабо.

Не подкачала и элементная база. Разумеется, используются только твердотельные конденсаторы. Питание осуществляется по 4+1-фазной системе: 4 фазы используются для процессора и 1 – для северного моста

Так как 790FX обеспечивает 42 линии PCIe, то DFI постепенно смогла разместить 3 x16 слота. Впрочем, при организации 3-way CrossFire единственный из них будет трудиться в режиме x4. Кроме того дополнительно установлено 3 слота PCI. Этого должно хватить большинству пользователей. Примечательно, что рядом с верхним PCIe не стали устанавливать прочий слот расширения. Это связано с тем, что современные мощные видеокарты зачастую оснащены крупной системой охлаждения, которая исключает доступ к соседнему слоту.

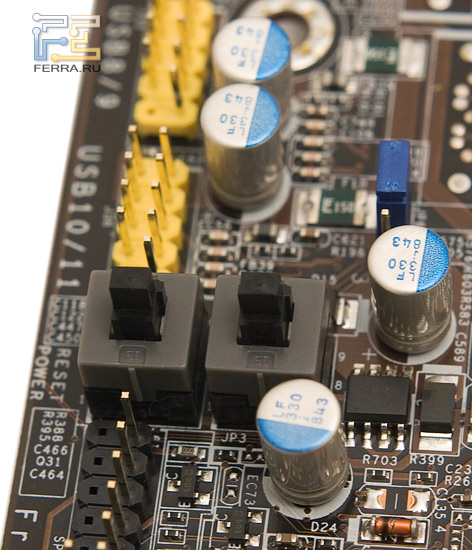

Эргономика у DK 790FXB в целом отличается хорошей продуманностью. Разъемы IDE и FDD оставлены, но оба они расположены на правом краю платы. FDD еще повернут на 90º, также, как и 6 разъемов SATA. В виде игольчатых разъемов присутствуют 6 USB, 1 COM и ИК-порт. Есть ещё динамик, тот, что разрешается отключить перемычкой. К плате позволительно подключить целых 6 вентиляторов, этого должно хватить даже наиболее требовательным пользователям. К недостаткам разрешено отнести только излишне близкое расположение разъемов для памяти и процессорного разъема. Установлены также и мало-помалу становящиеся стандартом де-факто кнопки Power/Reset и индикатор POST-кодов.

Перемычка, обнуляющая BIOS, дублируется и на задней панели. Странно, что ее не сделали в виде кнопки - возможно, что из соображений безопасности. В любом случае, применять ее подходяще и так. Также на задней панели расположены следующие разъемы:

1. 2 PS/2
2. 6 USB
3. оптический и коаксиальный S/PDIF
4. RJ-45
5. 6 аудиоразъемов

Можно посетовать на отсутствие IEEE, или не сильно большое по современным меркам численность USB портов, но, в сущности, оснащение целиком достаточное.

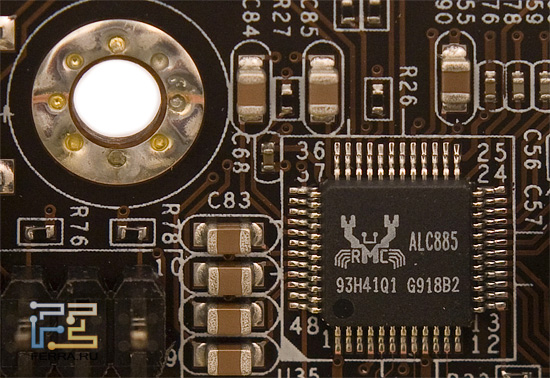

Используются качественные контроллеры. За звук отвечает ALC885 (из встроенных решений он уступает только ALC889).

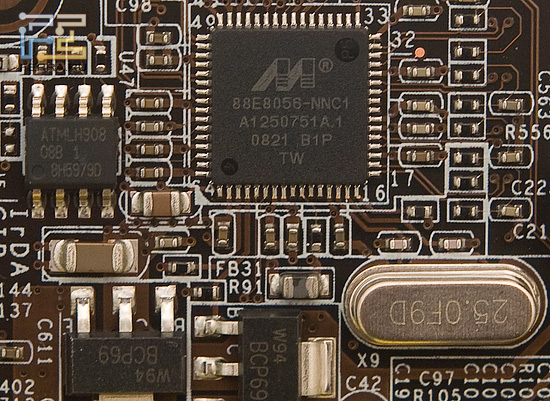

Сеть обеспечивает Marvel 88E8056.

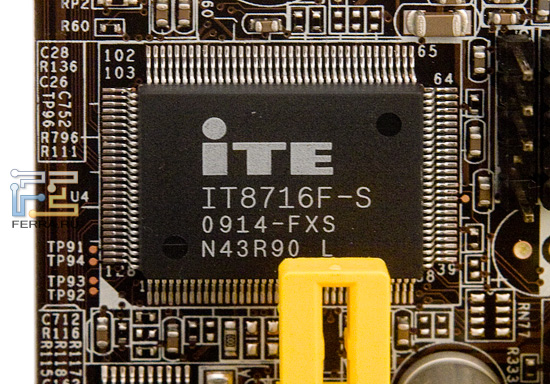

В качестве Super I/O контроллера (а также для мониторинга системных параметров) употребляется не крайне новый, но качественный контроллер IT8716F-S.

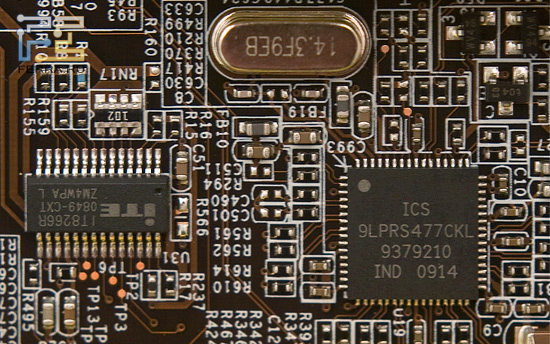

Контроль напряжений осуществляет IT8266R, тактовый генератор - ICS 9LPRS477CKL.

BIOS

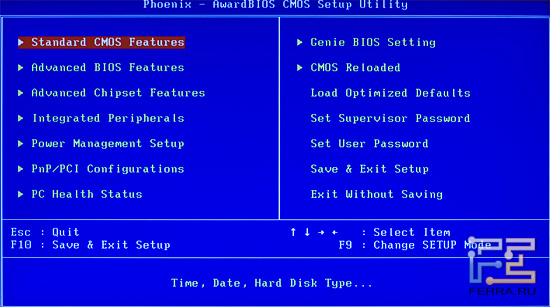

Основное меню BIOS выглядит в равной мере у всех современных моделей DFI. А вот подпункты основательно различаются.

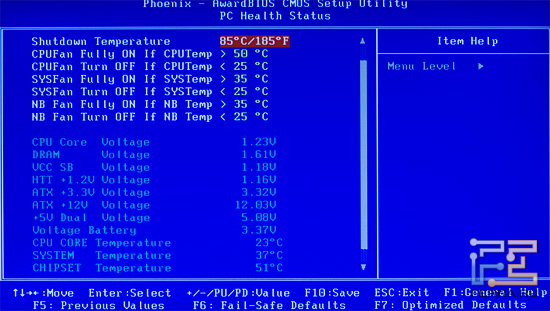

В разделе PC Health Status можно кинуть взор 8 основных значений напряжения, 3 температуры и 3 значения скоростей вращения вентиляторов. Там же можно базово настроить управление вентиляторами.

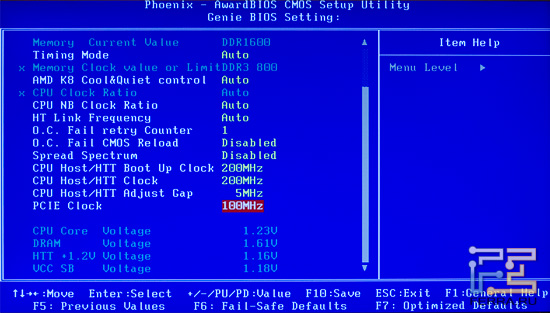

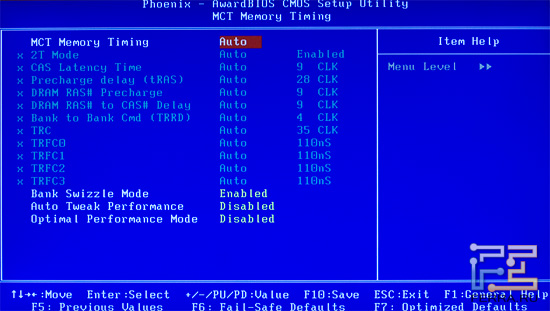

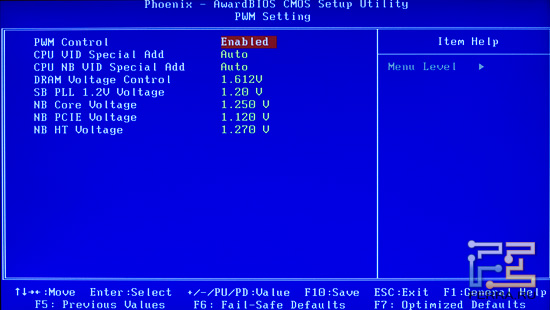

Разгон осуществляется посредством меню Genie BIOS Settings. Организовано оно не шибко удобно, но это компенсируется большим количеством доступных функций. Доступны к изменению шесть основных таймингов памяти и семь значений напряжения. Можно даже выставить роль шины при загрузке компьютера. Занижение этой цифры дает более стабильный старт и полезно для бенчмаркинга. Есть и еще немного интересных настроек. В итоге в этом изобилии становится весьма несложно запутаться при разгоне.

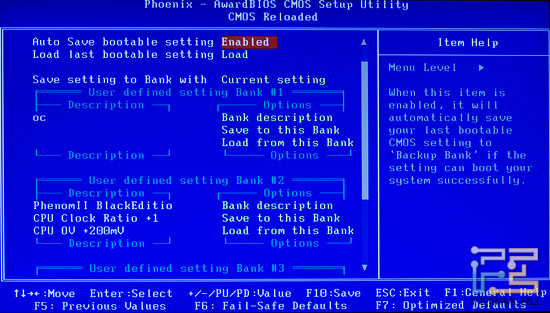

Сохранение и загрузка конфигураций BIOS также сделаны очень удобно, для каждой из 4 доступных конфигураций можно ввести подробное описание.

Здесь же упомянем про утилиту Auto Boost System. Она позволяет оперировать с произвольным количеством конфигураций BIOS (для изменения настроек все одинаково требуется перезагрузить компьютер).

Разгон и тестирование

Тестирование проводилось со следующей конфигурацией:

Нам удалось достичь полной стабильности процессора при штатном напряжении на частоте 3380 МГц. Это хоть куда результат. К сожалению, разогнать процессор дальше путем повышения напряжения у нас не получилось. Возможно, что тому виной неудачный экземпляр процессора.

Эта система подтверждается тем, что граница разгона для платы-конкурента, ASRock M3A790GXH, был достаточно близок и составлял 3250 МГц. При разгоне мы не понижали коэффициент, так что это соответствует разнице в 10 МГц по шине. При всем при том для достижения этого результата натуга на процессоре пришлось повысить на 0,09 В. Так что превосходство оверклокерской платы можно наречь значительным.

Также мы провели тестирование плат в штатном режиме. Целью этого тестирования было соотнесение чипсетов 790FX и 790GX, а также особенностей работы плат с памятью. Таким образом, это моделирование производительности плат «из коробки». Многие пользователи не будут особенно валандаться с разгоном, вследствие этого наше сопоставление можно прозвать актуальным.

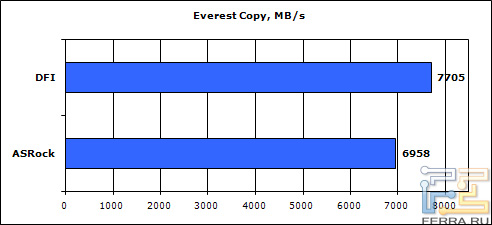

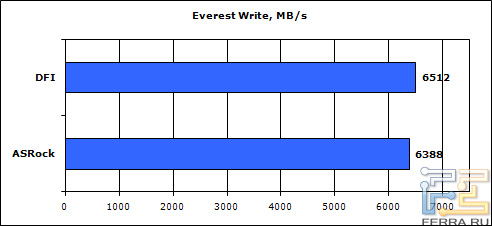

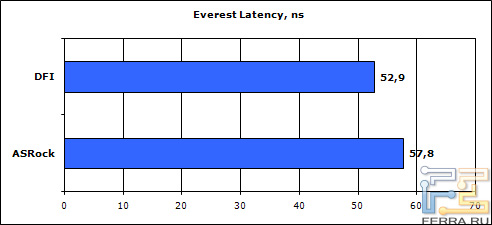

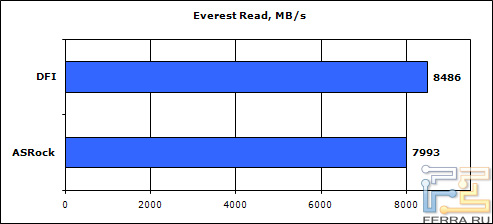

790FXB запустила память в режиме DDR3-1600 с задержками 9-9-9-28. 790GXH в свою очередность выставила частоту 1333 МГц и странные задержки 8-12-12-30. Разумеется, это не замедлило отразиться на результатах Everest:

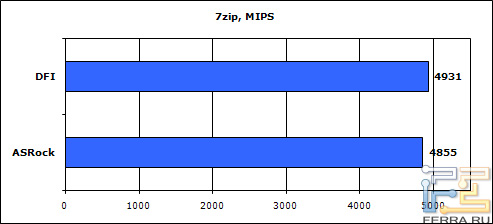

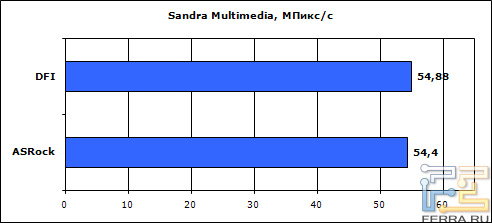

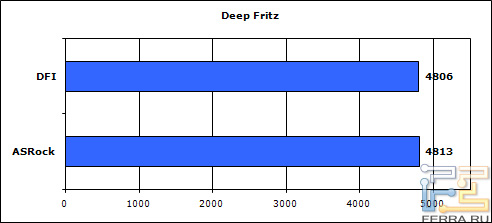

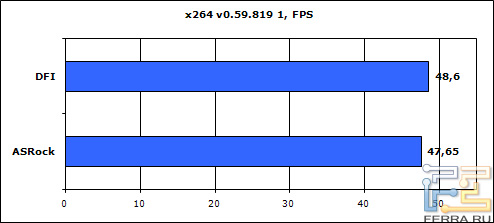

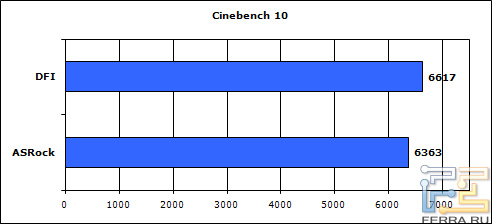

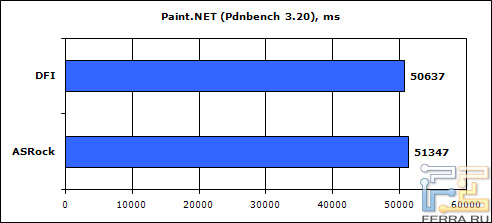

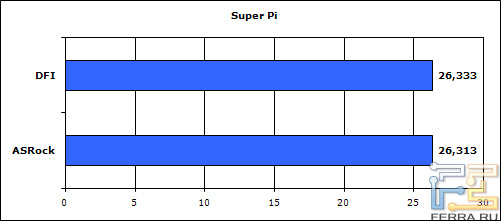

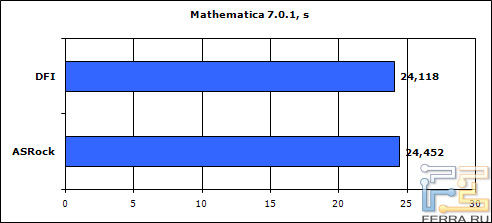

В реальных приложениях преимущество несколько слабее. В двух сценариях плате от ASRock даже удалось выскочить вперед. И все-таки в целом преимущество всё равно на стороне 790FXB.

Выводы

DFI DK 790FXB – на самом деле качественная плата для энтузиастов. 2 полноценных x16 PCIe слота, мировой разгонный потенциал, продуманное расположение элементов на текстолите – всё в ее пользу. Конечно, стоит она немало, но на фоне аналогичной продукции конкурентов ценовую политику DFI можно окрестить совершенно адекватной.

Обсудить материнскую плату DFI DK 790FXB на форуме
