Маленькая революция: обзор системной платы Asus P6T6 WS Revolution

Компания Asus продолжает радовать своих фанатов и не только их новым функционалом «старых» продуктов. Как известно, Asus предлагает море материнских плат на основе одного чипсета, от самых простых моделей, до самых «упакованных» серии Republic of Gamers. Воспрещено объехать вниманием и прифессиональные серии продуктов, имеющих в своем названии приставку WS. С одним из таких профессиональных продуктов, материнской платой Asus P6T6 WS Revolution, мы нынче и познакомимся.

Начнем с пристанища продукта до того, как его извлечет покупатель. Без труда догадаться, что это картонная коробка, испещренная вдоль и поперек различными таблицами, картинками и логотипами.

Особый файл

Своеобразный файл

Коробка привычно продукции для Asus вставлена в обложку из тонкого картона с откидным клапаном, под которым находится инфа рекламного характера, описывающая достоинства платы.

Своеобычный файл

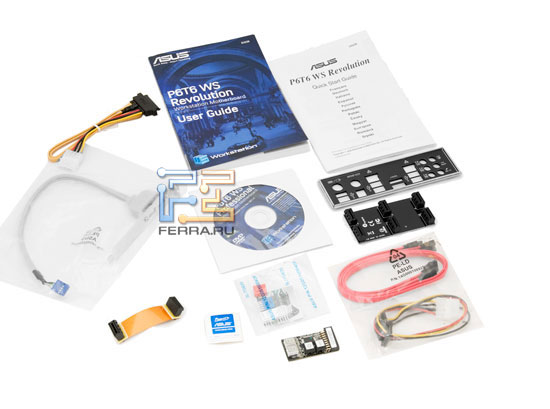

Комплектация настолько же профессиональна, сколь и сам продукт – плата оснащена всеми необходимыми изделиями и дополнениями:

• Мануал на английском языке
• Быстрое руководство
• Диск с ПО и драйверами
• Заглушка на заднюю панель корпуса
• Комплект для легкого подключения передней панели корпуса Q-Connector
• Соединительный мостик SLI
• Соединительный мостик 3-Way SLI
• Шесть кабелей SATA
• Переходник питания Molex-SATA на два устройства

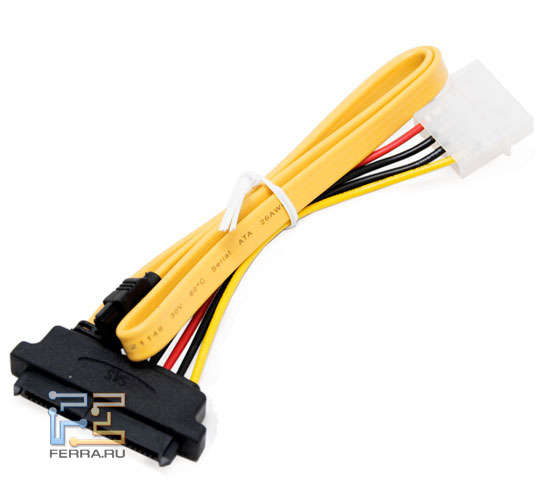

• Два переходника для подключения дисков с интерфейсом SAS
• Планка с двумя портами USB
• Плата диагностики по сигналам POST
• Наклейка с логотипом Asus

Неповторимый файл

В комплекте вы не найдете никаких вентиляторов, микрофонов и прочих «игрушек», свойственных платам топ-класса от Asus: ничего лишнего и все необходимое.

Технические характеристики

Процессорный разъем	· Socket LGA1366
Поддерживаемые процессоры:	· Intel Core i7 Processor/Intel Core i7 Extreme Edition Processor · Intel Xeon 5502/5504/5506 Processors · Intel Xeon 3500 Series Processor
Чипсет	· Intel X58 северный мост · Intel ICH10R южный мост · Чип Nvidia nForce 200
Шина QPI	· 6400 GT/s
Память	· 6 x DIMM DDR3 · до 24 Гб · 2000/1866/1800/1333/1066 МГц · ECC, Небуферизованные модули
Слоты расширения	· 2 x PCI Express 2.0 x16 (x16 или x8) · 1 x PCI Express 2.0 x16 (x16только) · 2 x PCI Express 2.0 x16 (x8 только) · 1 x PCI Express 2.0 x16 (x4 только) · Полноценная подмога 3-Way SLI
Хранение данных	· 6 x SATA II 3 Gb/s · RAID 0, 1, 5, 10 · 2 x SAS (Marvell 88SE6320) · 2 x eSATA II 3 Gb/s · RAID 0, 1
Сеть	· 2 x RJ45 · 1 Gb/s Controllers
Звук	· Analog Devices AD2000B · 8-канальный HD-Audio · Coaxial S/PDIF Out
USB	· 12 x USB 2.0 портов
Особенности	· Отсутствие LPT · Отсутствие IDE и Floppy портов · Power Saving · POST-индикатор · SAS-контроллер
Разъемы задней панели	· 1 x PS/2 клавиатура/Мышь (фиолетово-зеленый) · 2 x eSATA II 3 Gb/s · 1 x Coaxial S/PDIF цифровой выход · 1 x Optical S/PDIF цифровой выход · 2 x LAN (RJ45) · 6 x USB 2.0/1.1 · 8-канальный аудио вход/выход
Внутренние коннекторы	· 3 x USB 2.0/1.1 (6 портов) · 1 x TPM header · 6 x SATA · 2 x SAS · 1 x CPU Fan разъем · 3 x Chassis Fan разъема · 1 x PWR Fan разъем · 1 x Front Panel Audio header · 1 x S/PDIF Out header · 1 x 24-pin ATX Power · 1 x 8-pin ATX 12V Power · 1 x System Panel header
BIOS	· 16 Mb · AMI BIOS · PnP, DMI 2.0, SM BIOS 2.4, ACPI 2.0a
Форм-фактор	· ATX · 305 x 245 мм

Дизайн

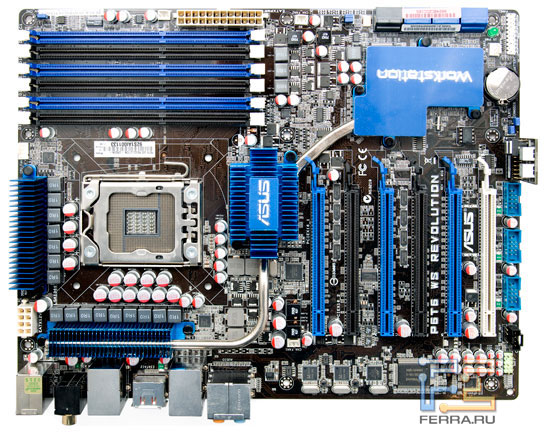

Начиная с серии P5Q, Asus немного изменил обычный дизайн своих плат. Сейчас все платы, более того бюджетные, имеют текстолит темного цвета и развитые радиаторы. P6T6 WS Revolution лишена каких-либо дизайнерских изысков, в различие от плат серии ROG, да и не нужны они продуктам профессионального класса.

Самобытный файл

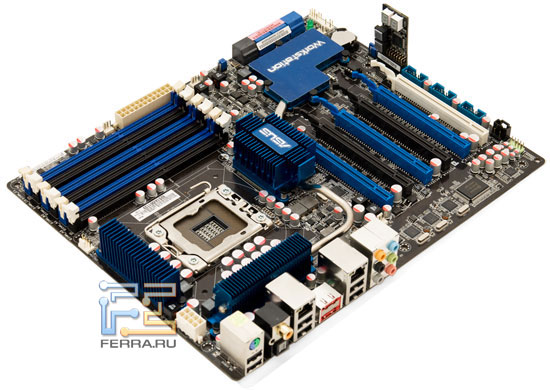

Размер платы на все сто соответствует формату ATX, причем все элементы расположены крайне удобно, но некоторые нюансы все же есть. Верхняя доля платы традиционно занята разъемом процессора, слотами DIMM и модулем питания. Слотов DIMM в этом месте целых шесть, что говорит о полной поддержке трехканального режима, причем в произвольный слот разрешается устанавливать модули объемом до 4 Гб. Процессорный сокет расположен вдалеке от края платы и окружен радиаторами, но дизайн радиаторов и их расположение позволяют без проблем определить 99% всех кулеров для сокета LGA1366.

Оригинальный файл

Приятно, что защелки слотов памяти не блокируются установленной в верхний слот PCI Express платой. Разъемы питания расположены на практике идеально, их два: стандартный 24-контактный и 8-контактный разъем питания процессора, что весьма значимо для мощного 4-ядерного процессора, коим и является Intel Core i7. Организация охлаждения платы насчитывает четыре радиатора, все они изготовлены из алюминия и анодированы в синий цвет. Модуль питания процессора оснащен двумя радиаторами, единственный из которых соединен тепловой трубкой с радиатором северного моста и теплосъемником южного моста и дополнительного чипа Nvidia nForce 200.

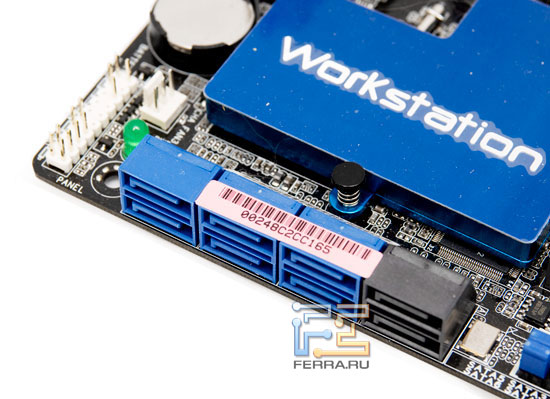

Разъемы SATA и SAS повернуты на 90 градусов, потому подключенные накопители не помешают установке полноразмерных плат расширения и видеокарт в каждый слот PCI Express.

Оригинальный файл

Разъемы-гребенки для подключения передней панели корпуса, дополнительных USB портов и передних звуковых разъемов расположены вдоль нижнего края платы. Тут же подходяще расположены батарейка CMOS и перемычка сброса BIOS. Слоты расширения включают только PCI Express, их здесь целых шесть и всякий полноразмерный, то есть в всякий слот допускается установка полноразмерной платы PCI-E x16, к которым относятся видеокарты и некоторые контроллеры. Причем слотов, на которые выделяется до 16 линий PCI-E на плате, целых три, недостающие линии для двух слотов получены при помощи чипа Nvidia nForce 200, тот, что «превращает» 16 линий из 40 северного моста в «лишние» 32 линии. Ждать большого прироста производительности при этом в 3-Way SLI не стоит, потому что что задержки чипа nForce 200 приводят к некоторому ухудшению производительности. Чудес не бывает. Но плюс есть: если нагружены будут две видеокарты из трех, то вторая карта все же получит свои 16 линий, чего в конфигурации «16+8+8» быть совсем не может. Число линий между слотами динамически распределяется (занимаются этим две группы по четыре микросхемы, которые разрешено заприметить между слотами): если установлено больше одной видеокарты, то черные слоты просто не функционируют. Если видеокарта одна то оставшиеся 32 линии nForce 200 распределяются между четырьмя слотами, а на белый слот x4 завсегда выделяется 4 линии PCI Express от южного моста. Защелки у слотов неудобные – тугие и их несподручно открывать.

Возможности расширения и особенности

Возможности расширения у Asus P6T6 WS Revolution довольно хороши. Отметим только полное отсутствие устаревших интерфейсов, коими Asus посчитала порты IDE, Floppy и COM/LPT. Впрочем, для игрового компьютера их существование совсем необязательно, а вот для промышленного (а плата позиционируется, как профессиональная) компьютера отсутствие COM-порта, FDD и даже слотов PCI и PCI-X является серьезным недостатком. Порты USB представлены в своем полном объеме – 12 штук, 6 из них расположены на задней панели, ещё 6 не возбраняется подключить при помощи планок. Интересно, что продукт лишен шины Fire-Wire, обыкновенно присутствующей даже на некоторых бюджетных платах. Радует присутствие двух портов Ethernet с максимальной пропускной способностью до 1 Гбит/с каждый, управляемых двумя популярными чипами Realtek RTL8111C. Звук на плате реализован посредством восьмиканального HD-аудиокодека Analog Devices AD2000B. Одно пора Asus отказался от кодеков серии AD в пользу Realtek, теперь, как видите, еще раз употребляется продукция Analog Devices, только иной модели.

Мониторингом напряжений занимается чип Winbond W83667HG-A, а вот микросхема ITE IT8268R не что иное, как контроллер разгона, позволяющий более гибко оным управлять.

Немного о питании. Asus на каждой своей системной плате устанавливает энергосберегающий контроллер EPU-6, под личиной которого укрывается чип Analog Devices ASP0800 – многофазный программируемый конвертер тока.

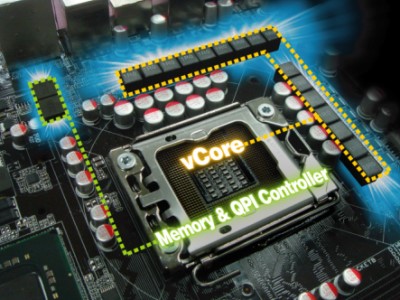

Чип EPU-6 отвечает за преобразование напряжения питания процессора, причем технология питания ЦП выполнена по схеме 16+2, где 16 фаз обеспечивают питанием основное ядро процессора, а оставшиеся две фазы – контроллер памяти и шины QPI.

Схема управления питанием

Именно за дополнительные две фазы и отвечает драйвер Richtek RT8857.

Дисковая подсистема Asus P6T6 WS Revolution может состоять из восьми внутренних накопителей, а кроме того позволительно подключить дополнительно два внешних SATA-устройства. Это стало возможным благодаря наличию на плате шести портов SATA II-300, обеспечиваемых южным мостом Intel ICH10R, а ещё двух портов SAS, которые поддерживают и SATA-диски. Интерфейс SAS реализован при помощи чипа Marvell 88SE8320, а для подключения дисков в комплекте имеются специальные кабели-переходники.

Оригинальный файл

Два внешних накопителя можно подключить с помощью двух портов eSATA, обеспечиваемых чипом Marvell 88E6121.

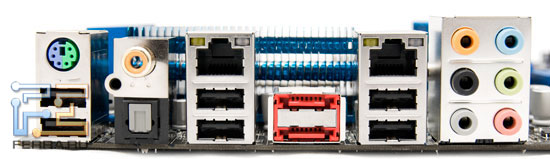

А в настоящее время взглянем на заднюю панель платы, которая включает 6 портов USB 2.0, комбинированный разъем PS/2, поддерживающий как мышь, так и клавиатуру, цифровые оптический и коаксиальный выходы, два порта RJ45, два разъема eSATA и комплект разъемов восьмиканального звука.

Оригинальный файл

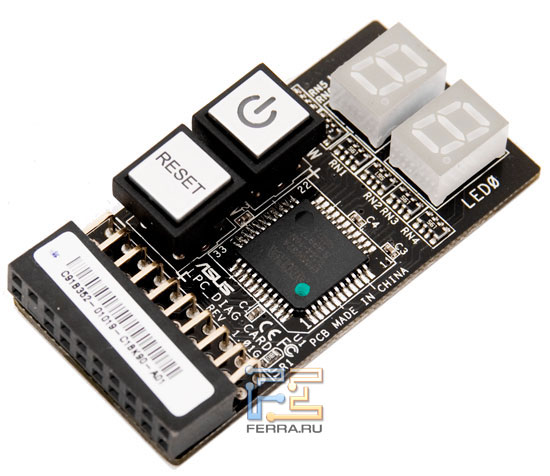

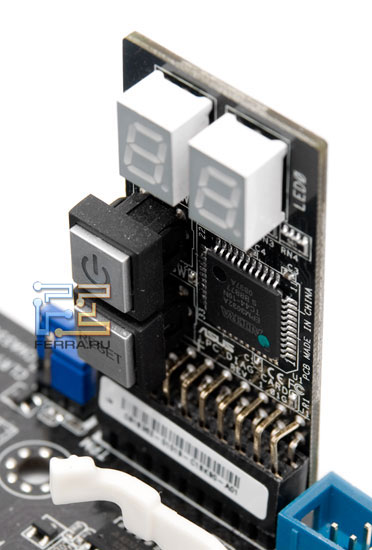

Среди особенностей платы не забудем пометить комплектный модуль POST-диагностики, подключаемый к разъему TPM (ну хоть какое-то использование этому разъему найдется в нашей стране), на котором имеется индикатор POST-кодов в виде двух семисегментных индикаторов и две клавиши Power и Reset, которые пригодятся при настройке системы.

Оригинальный файл

Оригинальный файл

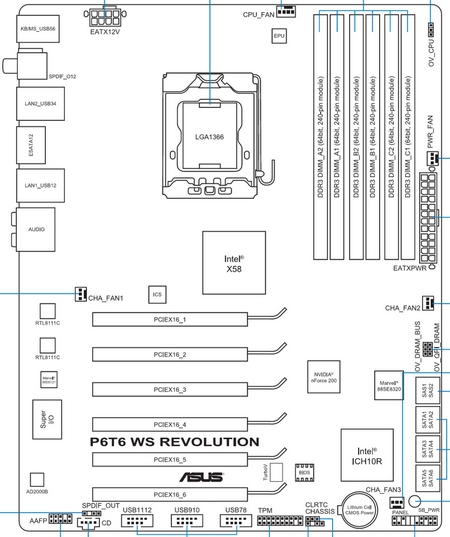

Напоследок приведем схему джамперов на плате:

Оригинальный файл

Как видите, перемычек не так много: только Clear CMOS, переключатели Over Voltage для QPI, памяти и процессора. Также плата может похвастать пятью разъемами для вентиляторов, один из которых (CPU_FAN) имеет PWM-управление подключенным к нему вентилятором. Все разъемы оснащены мониторингом скорости вращения, а три вентилятора Chassis к тому же имеют регулировку скорости по напряжению (не PWM), режимы скорости Q-Fan задаются в BIOS Setup.

BIOS и разгон

BIOS платы основан на коде AMI, что стандартно для Asus. Традиционно хорошие возможности разгона и настройки присутствуют в полном объеме.

Тип BIOS	AMI
Версия BIOS	2.61
Объем микросхемы BIOS	16 Мбит
Мониторинг
Количество контролируемых вентиляторов	5
Количество контролируемых температур	2
Количество управляемых вентиляторов	4
Количество контролируемых линий питания	4
Сигнализация перегрева	+
Возможности разгона
Изменение множителя процессора	+
Изменение частоты QPI	От 100 до 500 МГц с шагом 1 МГц
Изменение частоты PCI-E	От 100 до 200 МГц с шагом 1 МГц
Напряжение процессора	От 0,85 до 2,1 В с шагом 0,00625 В
Напряжение памяти	От 1,5 до 2,46 В с шагом 0,02 В
Напряжение CPU PLL	От 1,8 до 2,5 В с шагом 0,02 В
Напряжение QPI	От 1,2 до 1,9 В с шагом 0,00625 В
Напряжение IOH Core	От 1,1 до 1,7 В с шагом 0,02 В
Напряжение ICH Core	От 1,1 до 1,4 В с шагом 0,1 В
Напряжение IOH PCI-E	От 1,5 до 2,76 В с шагом 0,02 В
Напряжение ICH PCI-E	От 1,5 до 1,8 В с шагом 0,1 В
Динамический разгон	+

Мониторинг и настройка вентиляторов

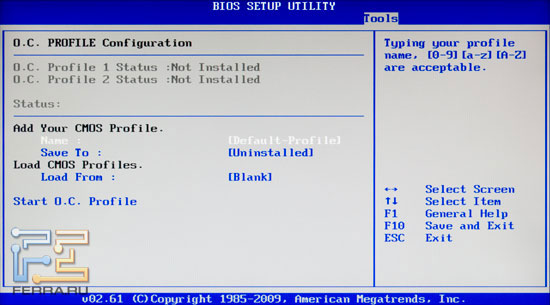

Стандартная страничка Hardware Monitor позволяет всецело контролировать все 5 вентиляторов, основные напряжения и температуры. В целом, настройки BIOS овольно богаты. Отметим вероятность сохранения двух профилей разгона:

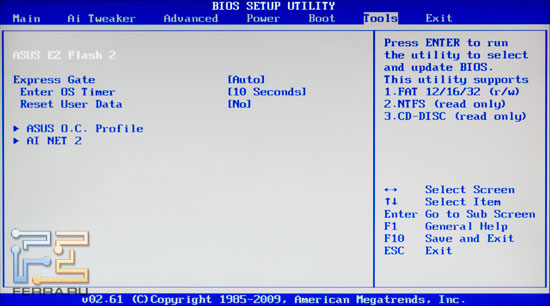

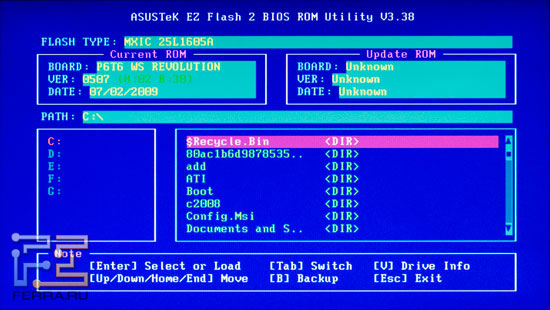

Встроенную программу-прошивальщик EZ-Flash 2:

Возможность установки альтернативной мультимедийной ОС Asus Express Gate и технологию AI NET 2:

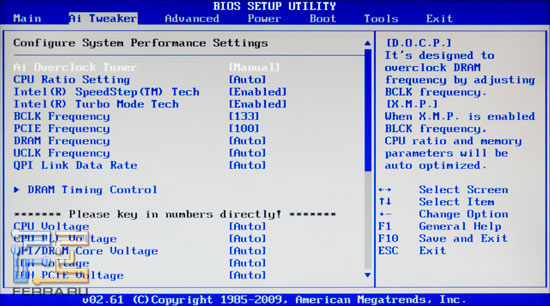

Возможности разгона более чем достаточны, ибо плата позволяет настраивать все частоты: Base Clock, PCI-E Clock, частоты DRAM и UnCore.

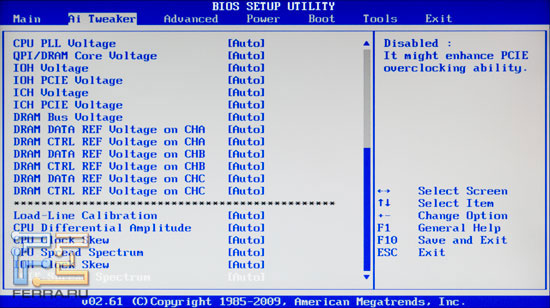

Настройки напряжений без затей поражают воображение:

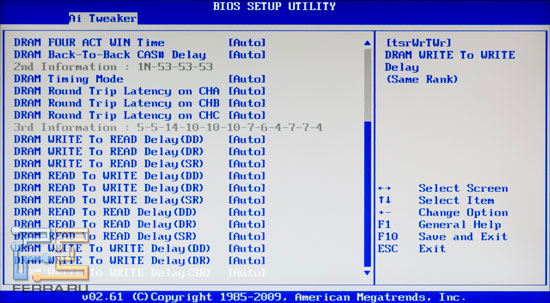

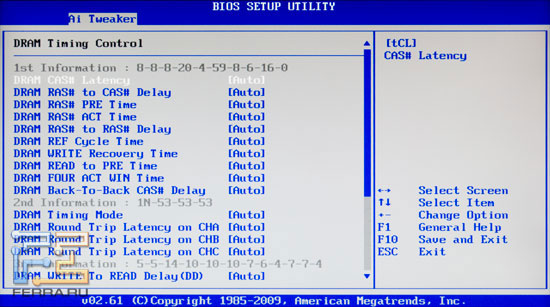

Плата P6T6 WS Revolution позволяет регулировать основные и практически все второстепенные тайминги оперативной памяти, а помимо того, поддерживает XMP (eXtreme Memory Profile).

Вообще, регулировка второстепенных таймингов – это хорошо, но, открыто говоря, для оверклокера мучение настраивать их все. И где они только были на более старых платах?

По умолчанию плата чуть-чуть завышает базовую частоту, но окончательно чуть-чуть. В процессе тестирования мы смогли разогнать свой подопытный Intel Core i7-920 со стандартных 133 МГц до 180 МГц. При этом работали все функции энергосбережения платы и даже методика Intel Turbo Boost. Во период прогона тестов множитель повышался до 21 (при стандартном 20), что говорит о работе Turbo Boost, в результате процессор достигал частоты 3776 МГц, что целиком неплохо, учитывая воздушное охлаждение. В целом, разгон прошел без неприятностей, никаких подводных камней замечено не было, BIOS был установлен стандартный версии 0507.

Тестирование

Тестирование проводилось с процессором Intel Core i7-920, остальная количество платформы была следующей:

Процессор:	Intel Core i7-920
Кулер:	Thermaltake ISGC-300
Оперативная память:	3*2 ГБ Elixir PC3-12800U
Видеокарта:	Palit GeForce 240GT
Жесткий диск:	Western Digital WD3200JD
Блок питания:	Thermaltake Thoughpower XT 650W
Операционная система:	Windows 7

Как обычно, мы применили свойский набор тестов для исследования параметров материнской платы, а для сравнения была выбрана материнская плата DFI X58-T3eH8, обзор которой мы представим в скором времени.

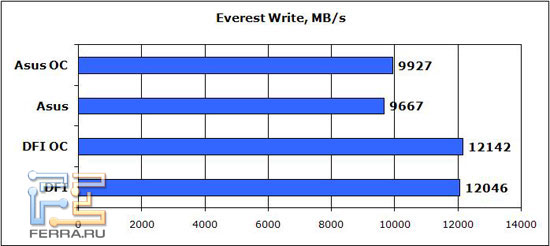

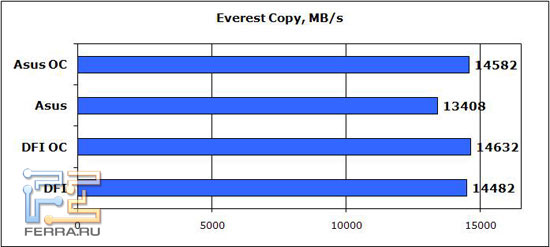

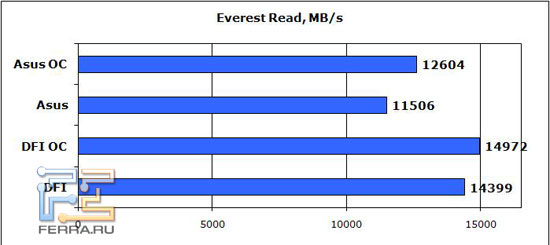

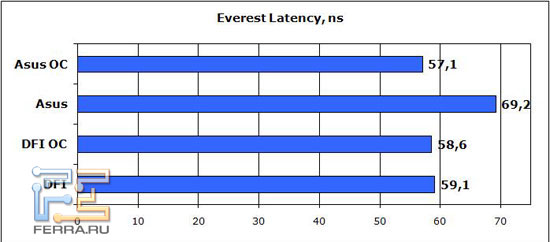

Начнем с тестирования оперативной памяти, утилита Everest:

Как видите, плата DFI оказывается быстрее в номинальном режиме. Очевидно, Asus применяет более щадящие настройки оперативной памяти, хотя в SPD модулей Elixir записаны более агрессивные параметры. При разгоне плат мы устанавливали тайминги вручную. Не разрешено не подметить и то, что Asus ощутимо завышает натуга на процессоре во час разгона.

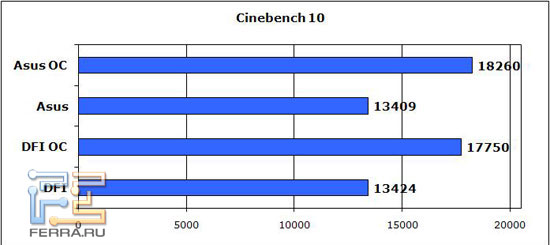

Бенчмарк Cinebench 10 показывает приблизительно одинаковую производительность в номинальном режиме, но в разгоне плата Asus вырывается вперед, хотя разгон на обеих платах одинаков – 180 МГц QPI.

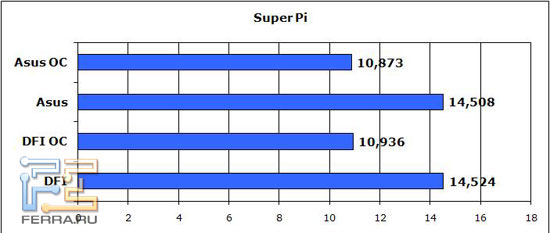

Расчет числа Пи показывает одинаковые результаты, выделить здесь лидера нет возможности.

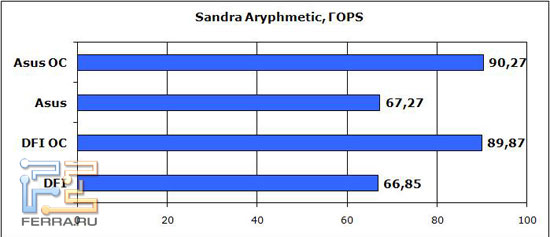

Синтетический тест Sandra показывает абсолютное равенство плат в математических расчетах, но мультимедийный тест выводит вперед плату DFI. А ныне перейдем к тестам в реальных приложениях.

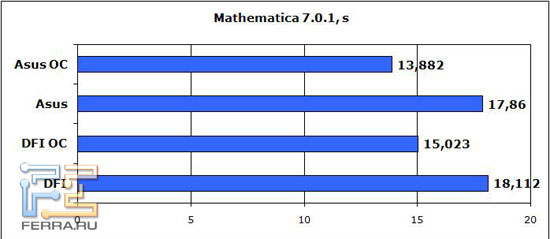

Реальные математические расчеты лучше всего удаются на системе Asus.

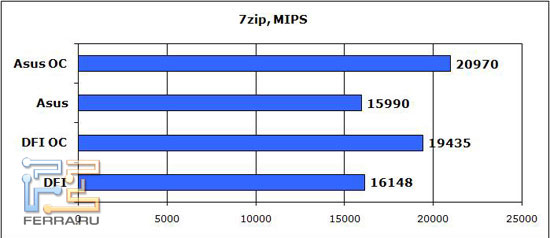

Скорость архивации одинакова на номинальных настройках, но с увеличением частоты процессора вперед выходит Asus P6T6 WS Revolution.

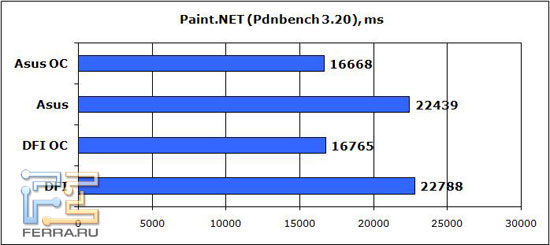

Работа с изображениями в равной мере хороша на самой мощной платформе Intel, но Asus оказывается чуть-чуть быстрее DFI.

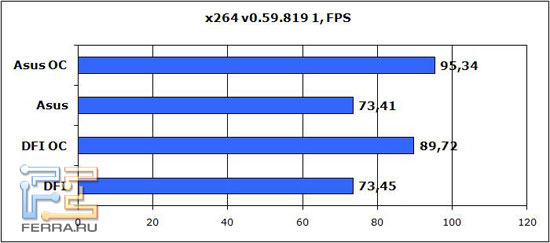

С кодированием видео обе платы справляются хорошо, но разгон добавляет плате Asus производительности больше, чем DFI.

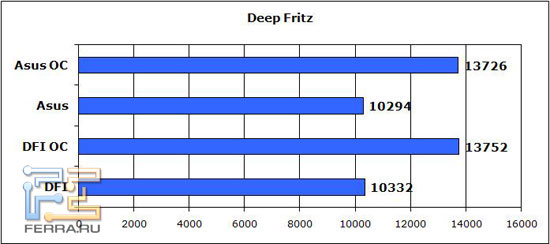

Шахматный бечмарк Deep Fritz показывает совершенный паритет.

Итого

Плата Asus P6T6 WS Revolution оказалась сильно приятным устройством, впрочем, иного мы от Asus и не ожидали. Достоинств у продукта достаточно, плата не подкачала ни по одному из пунктов, а недостатков мы не обнаружили. И все-таки позиционирование у платы достаточно странное: за 370 долларов можно приобрести системную плату в двухпроцессорном исполнении и соорудить более производительную систему для того же сервера или рабочей станции. Какая же доля рынка достанется P6T6 WS Revolution? Скорее всего, плата будет популярна посреди геймеров, потому что она позволяет отгрохать систему 3-Way SLI, хоть и без особых преимуществ перед другими продуктами на основе Intel X58. А с использованием CUDA можно составить у себя дома малый суперкомпьютер с сотнями вычислительных ядер. Некоторым плюсом будет встроенный SAS-контроллер: справить стремительный файловый сервер не составит никакого труда, да и заядлые игроки будут рады производительной дисковой подсистеме.
