Не только для геймеров. Тестируем материнскую плату ASUS Maximus III Formula

Честно говоря, оверклокерские продукты продаются плохо. Задача содержится в том, что самих оверклокеров не так уж и непочатый край сравнительно обычных пользователей. Да и цены на продвинутые решения сильно высоки, чтобы могли их дозволить себе все желающие без исключения. А вот геймеров, в различие от энтузиастов, существенно больше; выпуская продукты с расширенной функциональностью и хорошими возможностями разгона, позволительно окутать сию минуту две ниши рынка, что и делает группа ASUS. Ее серия плат Republic of Gamers рассчитана как раз на заядлых игроков, но потенциал моделей этой линейки давнехонько уже оценили оверклокеры. Пожалуй, разом не возбраняется вспомянуть материнскую плату Rampage Extreme, которая была одной из лучших для разгона на базе чипсета Intel X48 Express с поддержкой памяти стандарта DDR3.

С выходом платформы Nehalem все стало не таким однозначным, и покорение высоких частот зачастую зависит от модификаций плат, микрокода BIOS наряду с высокими напряжениями и жидким азотом в качестве охлаждения. Да и многое зависит от возможностей самого процессора, более того больше, чем это было ранее. Но, несмотря на это, «геймерская» направленность линейки ROG осталась на прежнем уровне. Это касается ещё анонсированной недавно платформы Socket LGA1156, готовый продукт на базе которой, а аккурат плату ASUS Maximus III Formula, мы и рассмотрим в рамках данного материала.

Своеобычный файл
ASUS Maximus III Formula

Технические характеристики платы

Осматриваем плату

Комплект поставки

Материнские платы серии ROG с момента анонса платформы Nehalem сменили дизайн упаковки, и в настоящее время они поставляются в коробке красного цвета, но, как и ранее, с откидывающейся крышкой и окошком.

Самобытный файл

Своеобразный файл
Упаковка ASUS Maximus III Formula

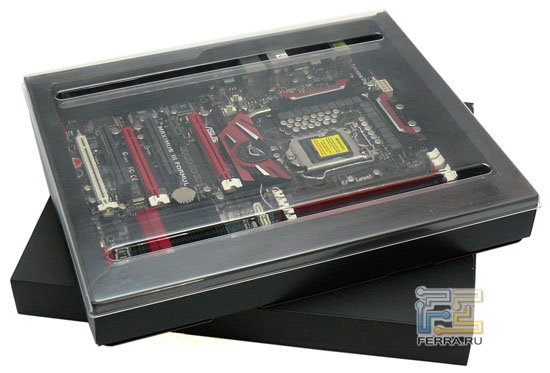

Внутри упаковки разрешено выявить ещё две коробки, в одной из них находится плата, а в прочий уже расположены различные аксессуары и памятка с DVD-диском.

Неповторимый файл

Комплект поставки:

• Документация:
  • Инструкция к материнской плате
• Шлейфы и переходники:
  • Шесть кабелей SATA, три из которых с развернутыми на 90° разъемами
  • Брекет с двумя USB-портами и одним eSATA
  • Один USB-кабель для соединения двух ПК
• Дополнительно:
  • I/O Shield
  • Звуковая карта SupremeFX X-Fi
  • Набор разъемов Q-Connector
  • Один мостик SLI
  • Набор стяжек
  • Наклейки на остов и кабели SATA
• Диски:
  • DVD-диск с драйверами и дополнительным ПО

Особый файл

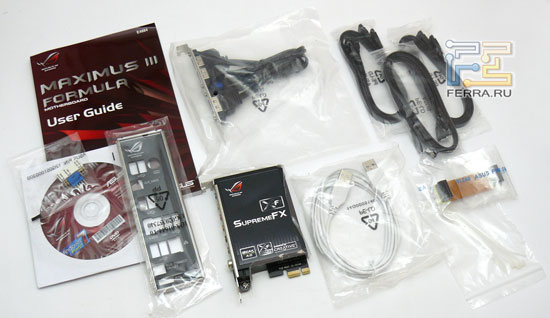

Комплект поставки ASUS Maximus III Formula

Для платы такого уровня комплект поставки скуден. Аналогичные принадлежности разрешается откопать и в решениях раза в два дешевле. Было бы неплохо, если бы в комплекте поставлялись выносные термопары, благо материнская плата имеет три соответствующих разъема, но, увы. Скорее, это уже прерогатива моделей Extreme. В комплекте кроме того можно сыскать дискретную карту SupremeFX X-Fi на базе кодека VIA VT2020.

Оригинальный файл
Звуковая карта SupremeFX X-Fi

Эргономика и оснащение

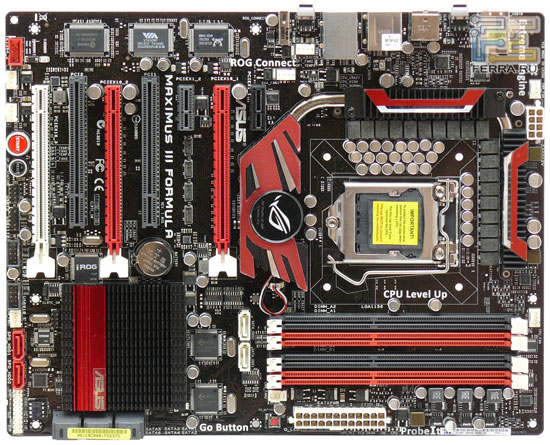

ASUS Maximus III Formula выполнена в красно-черной гамме и с виду выглядит довольно эффектно. Да и последние решения не настолько высокой ценовой категории у компании получаются не хуже рассматриваемой платы. Но все же продукт серии ROG в плане дизайна получился намного лучше, что и не удивительно, ибо Maximus III Formula рассчитана в первую очередность на геймеров и энтузиастов.

Оригинальный файл
Плата ASUS Maximus III Formula

Плата позволяет устанавливать все современные и будущие процессоры с разъемом Socket 1156 и поддерживает двухканальную память стандарта DDR3 и частотой вплоть до 2133 МГц. Последнее справедливо при разгоне системы.

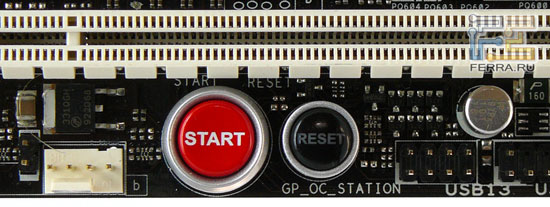

Особых недостатков в расположении элементов нет, и при сборке системы пользователь вряд ли испытает какие-либо трудности. Единственное, что не особенно удачным можно окрестить размещение кнопок Power и Reset с самого нижнего края платы – употребить ими при собранной системе будет проблематично.

Кнопки Power и Reset

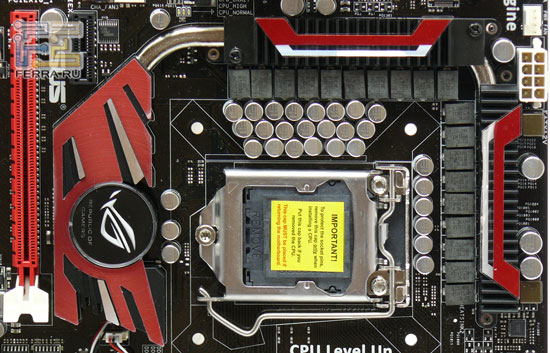

Подсистема питания процессора выполнена по 19-канальной схеме, три фазы из которых используются для встроенного контроллера памяти. Стабилизатор питания модулей памяти также сделан по трехфазной схеме. Во всех цепях используются твердотельные конденсаторы и дроссели с ферритовыми сердечниками.

Подсистема питания процессора и охлаждение силовых элементов

За охлаждение силовых элементов отвечают два небольших алюминиевых радиатора, соединенных между собой тепловой трубкой, которая передает тепло еще одному радиатору, расположенному в привычном для северного моста месте. Но, как известно, чипсет Intel P55 Express состоит только из одной микросхемы, в большинстве случаев устанавливаемой на платах вместо южного моста, и он несет скорее эстетическую функцию. Тем более, на нем расположен логотип серии Republic of Gamers с подсветкой. А вот для охлаждения самого чипсета употребляется невысокий, но с здоровущий площадью радиатор. Для подключения вентиляторов предусмотрено целых восемь разъемов, причем, четырехконтактных.

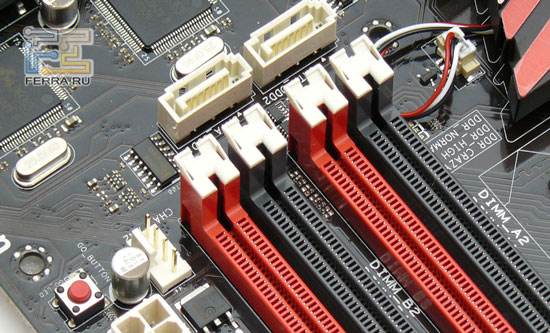

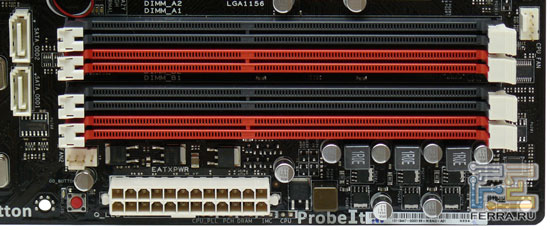

Из особенностей платы отметим переход производителя к новым слотам DIMM, в которых защелки с одной стороны отсутствуют, и вместо них применяется обычные пазы с подпружиненным металлическим фиксатором – нужно без затей вклинить край планки в паз, надавить на модуль и зафиксировать с иной стороны привычной защелкой. Это позволяет не извлекать видеокарту при установке или снятии памяти, но в данной плате такая конструкция не шибко актуальна, так как разъем PCI-E X16 находится на достаточном расстоянии от слотов. А вот где особо полезна такая функция, так это в новой модели под названием SABERTOOTH 55i, в которой со стороны нового типа защелок можно определить 40-50-мм вентилятор для охлаждения модулей памяти при разгоне.

Разъемы DIMM, кнопка Go Button

Возле слотов DIMM с краю платы расположена кнопка Go Button, позволяющая либо при старте системы провести автоматическую корректировку настроек памяти (например, сбойной) для стабильной загрузки системы, либо уже в самой ОС перевести плату в порядок оверклокинга с предустановленными настройками. Для последнего есть вероятность в BIOS Setup задать все необходимые параметры. Рядом с кнопкой есть также контактные площадки, с которых можно снять подаваемые на ключевые компоненты системы напряжения питания.

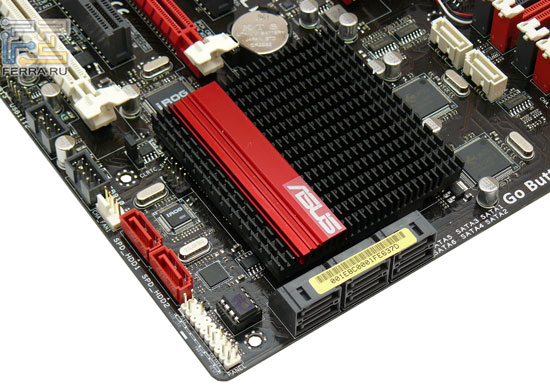

Функциональность Maximus III Formula не ограничена возможностями чипсета, и помимо шести каналов SATA II на плате присутствует еще дополнительно четыре (чипы JMicron 363 и JMicron 322) и единственный eSATA (JMicron 363). Из-за малого количества линий PCI-E, а это восемь штук, которые необходимо распределить и по разъемам для плат расширения с сетевым контроллером, производитель установил SATA-хаб JMicron 322 (красные разъемы на плате с нижнего края) на один канал контроллера JMicron 363. Учитывая пропускную способность интерфейса SATA II, этого будет больше чем достаточно даже при работе RAID-массива уровня 0. Как и многие современные решения, плата не поддерживает ни флоппи-дисководов, ни IDE-устройств.

Оригинальный файл
Периферийные разъемы

В качестве сетевого контроллера используется чип Realtek 8110SC, два порта FireWire (один на задней панели) реализованы за счет микросхемы VIA VT6308P. Если этого будет недостаточно, то на плате есть еще два разъема PCI-E x1, один из которых предусмотрен для установки звуковой карты SupremeFX X-Fi, и два обычных PCI. Для установки видеокарт есть два разъема PCI-E x16, функционирующих по формуле «х16+х0» или «х8+х8», а также еще один, белого цвета, к которому подведено четыре линии скоростного интерфейса уже от чипсета.

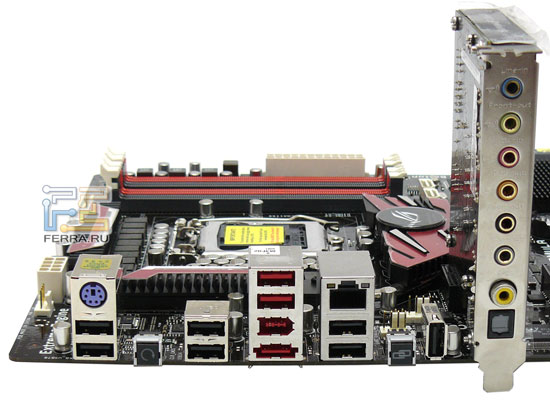

На задней панели установлено один порт PS/2, восемь USB, по одному FireWire, eSATA и RJ45, кнопки ClearCMOS и ROG Connect. Последняя позволяет подключить или отключить функцию управления вторым ПК системой на базе Maximus III Formula, для чего на панели также присутствует еще один разъем USB, куда подключается комплектный кабель. На звуковой плате есть шесть аудиоразъемов и оптический и коаксиальный S/PDIF.

Задняя панель платы

В целом, плата оставила приятные впечатления. Ныне посмотрим на возможности BIOS Setup.

BIOS

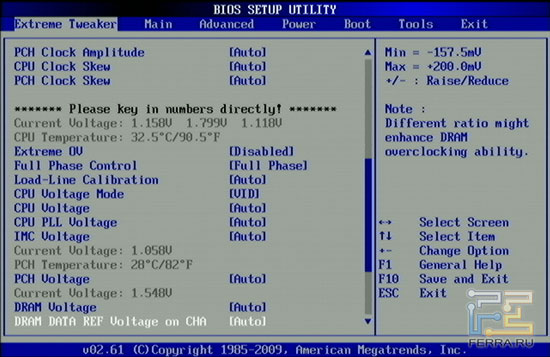

BIOS платы, как и у многих продуктов ASUS, основан на микрокоде AMI и обладает широкими возможностями по тонкой настройке системы. Как и положено решению серии ROG, основополагающий раздел (Extreme Tweaker) посвящен разгону и основным настройкам системы.

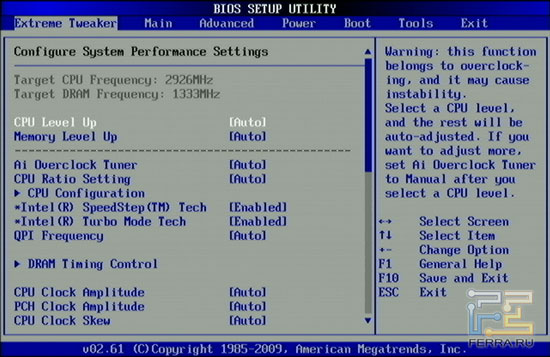

BIOS Setup: Extreme Tweaker

Здесь можно безотложно приподнять частоту CPU или памяти путем выбора нескольких предустановок, изменить прыть работы шины QPI, соединяющей сам процессор и контроллер PCI Express (напомним, что данный блок в настоящий момент интегрирован в CPU), настроить работу памяти и различные напряжения питания.

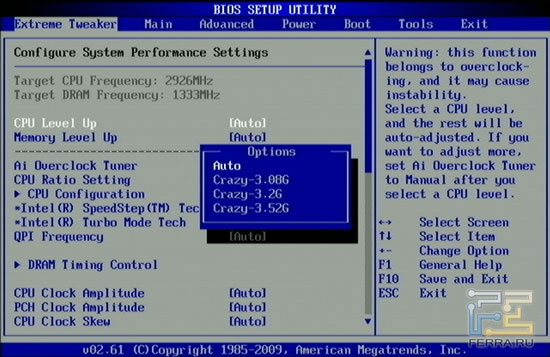

BIOS Setup: CPU Level Up

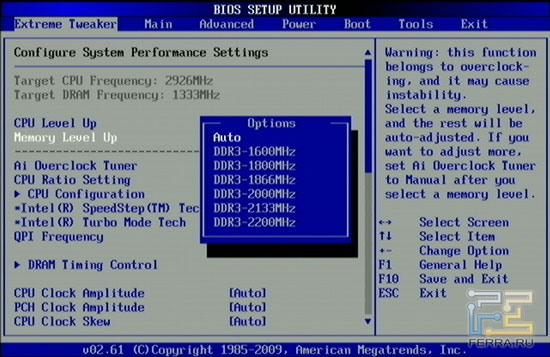

BIOS Setup: Memory Level Up

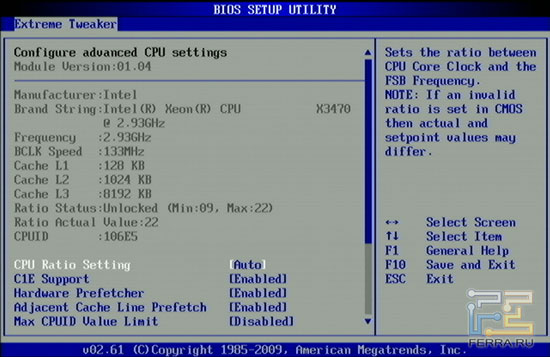

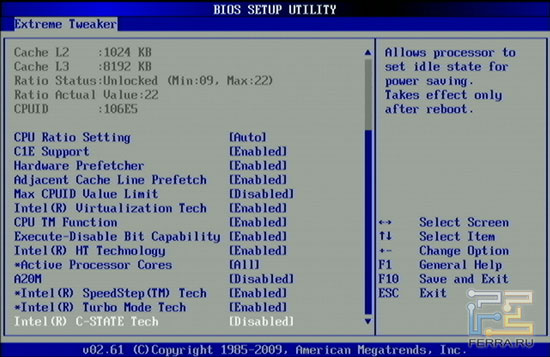

Есть возможность просмотреть и настроить поддерживаемые процессором технологии.

BIOS Setup: CPU Configuration

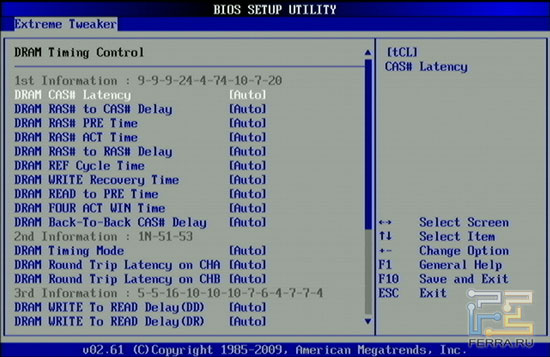

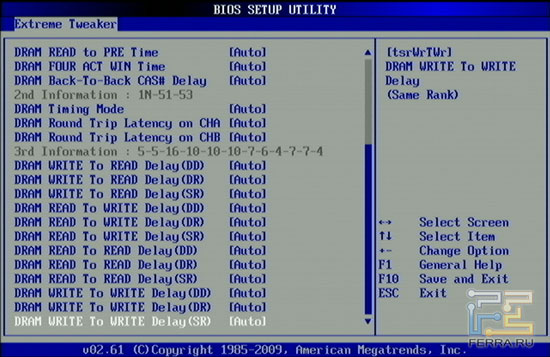

Количество таймингов памяти достаточно, чтобы сделать тонкую настройку этого компонента системы. Моднячее сегодня управление задержками для каждого канала по отдельности в Maximus III Formula отсутствует.

BIOS Setup: DRAM Timing Control

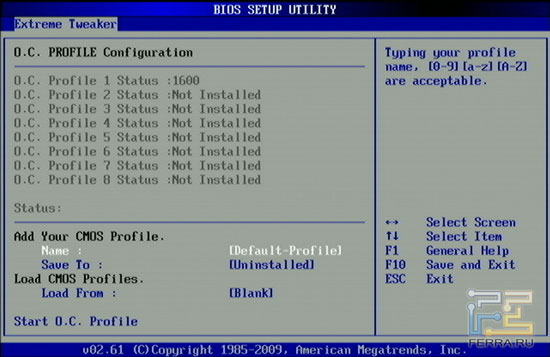

В меню O.C. Profile Configuration можно сберечь до восьми профилей с установленными параметрами. Есть возможность вручить каждому профилю собственное наименование (до 9 символов).

BIOS Setup: O.C. Profile

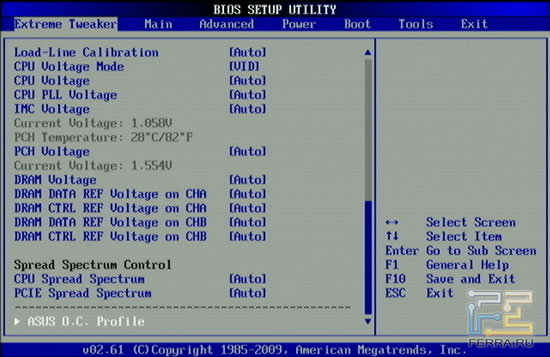

Из изменяемых напряжений питания поддерживаются значения на процессоре, контроллере памяти и на модулях, а также на чипсете, причем, в широких пределах. Все возможные настройки BIOS Setup для разгона платы сведены в представленную ниже таблицу.

Мониторинг, в отличие от аналогичного в более доступных продуктах компании, позволяет отслеживать девять значений напряжений, присматривать за температурой процессора, чипсета и материнской платы, плюс еще трех выносных термосенсоров. Можно также контролировать обороты всех восьми вентиляторов, подключаемых к материнской плате.

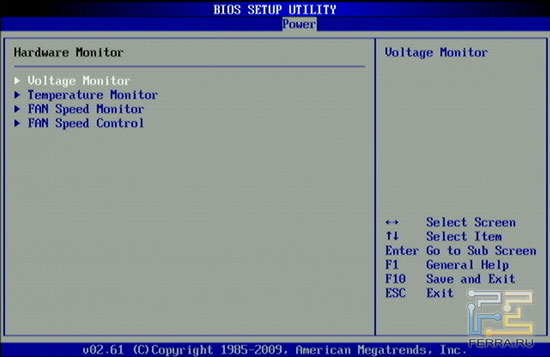

BIOS Setup: Hardware Monitor

В разделе Tools находятся настройки фирменных технологий, которые поддерживает Maximus III Formula: Speeding HDD, O.C. Profile, Go Button, AI NET 2, MemPerfect. Тут же находится встроенная утилита по прошивке BIOS – EZ Flash 2. В подразделе Go Button File можно задать настройки уровня разгона, тот, что будет осуществляться в среде операционной системе затем нажатия кнопки Go Button на плате. Правда, с закрытым корпусом от этой функции толку нет.

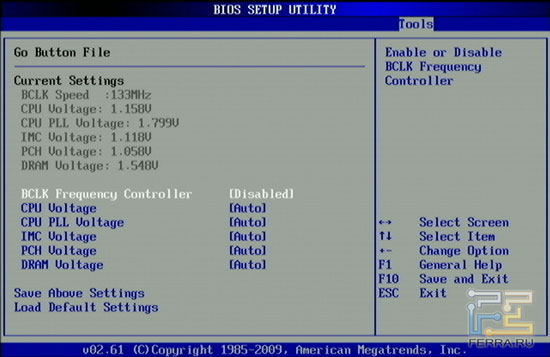

BIOS Setup: Go Button File

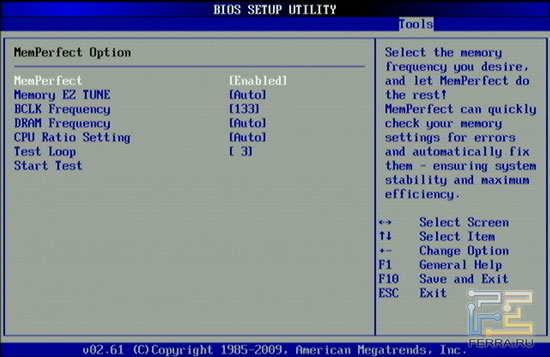

MemPerfect Option позволяет выставить настройки памяти для прохождения тестирования последней.

BIOS Setup: MemPerfect Options

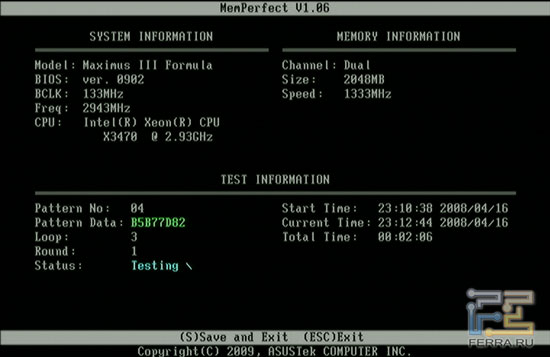

Сам же тест чем-то напоминает обыкновенный MemTest.

MemPerfect

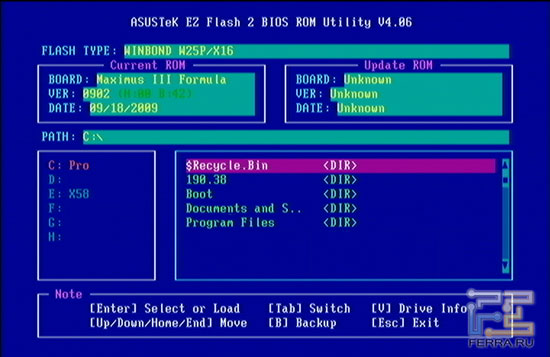

Ну и, конечно же, утилита EZ Flash 2, которая позволяет провести обновление микрокода BIOS с любых носителей.

EZ-Flash 2

Программное обеспечение

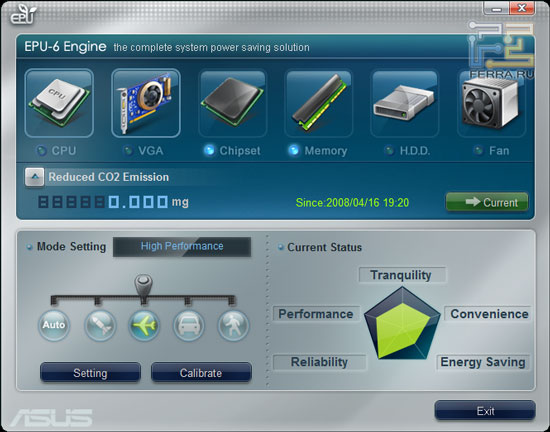

С платой поставляется недурственный комплект дополнительного ПО, из которого выделим программу EPU-6 Engine, позволяющую изготовить управление энергопотребления системы, и утилиту TurboV EVO, которая в среде Windows поможет при оверклокинге и даже проведет какой-то автоматический разгон.

EPU-6 Engine

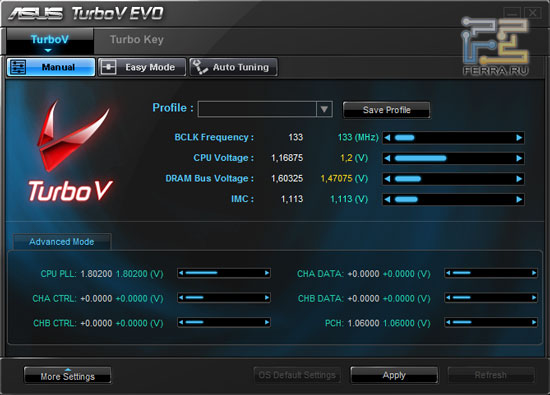

В TurboV EVO можно отследить все подаваемые напряжения и частоту Bclk, при необходимости отрегулировать их значения.

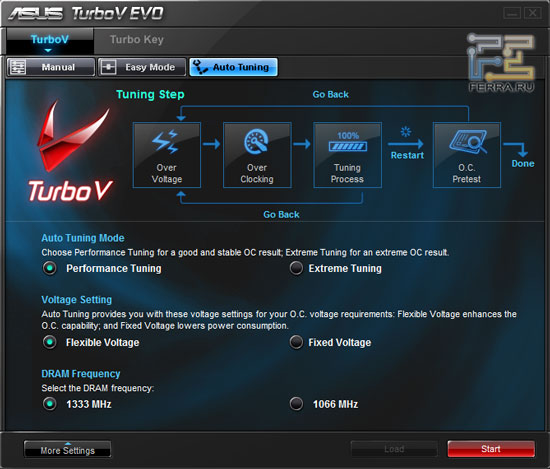

В закладке Auto Tuning есть возможность остановить свой выбор определенные параметры для авторазгона и запустить сам процесс, который может тянуться достаточно долговременно с несколькими перезагрузками.

TurboV EVO

Насколько эффективен таковый разгон, вы узнаете из следующей части статьи.

Разгон

Для выяснения потенциала платы была собрана следующая конфигурация:

• Процессор:
  • Intel Xeon X3470 (2,93 ГГц)
• Оперативная память:
  • GeIL GU34GB1600C7DC (2x2048 МБ, DDR3-1600@800, 8-8-8-27-1T, dual channel)
• Видеокарта:
  • ASUS EAH4890/HTDI/1GD5/A (Radeon HD 4890)
• Жёсткий диск:
  • Samsung HD252HJ (250 ГБ, SATA2)
• Блок питания:
  • Tagan BZ 1300W (1300 Вт)

Тестирование проводилось в среде Windows Vista Ultimate x86 SP2, в качестве стресс-теста использовалась утилита OCCT 3.01 с часовым прогоном, при этом выбиралась большая матрица. В BIOS Setup технологии Hyper Threading и Turbo Boost отключались, множитель процессора Intel Xeon X3470, который является серверным аналогом настольного Core i7-870, выставлялся как x13, памяти – x3 (режим DDR3-800). Коэффициент умножения контроллера памяти в процессорах LGA1156 заблокирован и для линейки Core i7-8хх он равен х18. Множитель шины QPI снижался с х18 до х16 (4270 МГц).

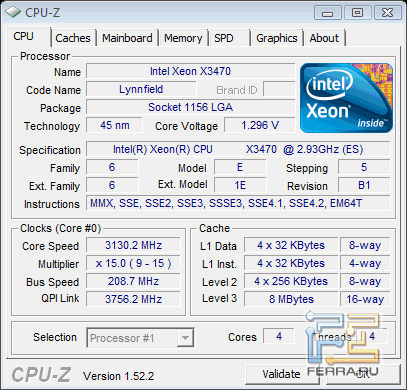

Максимально стабильной частотой тактового генератора оказались 208 МГц.

Уровень разгона ASUS Maximus III Formula

Как и в предшествующий раз, когда тестировали плату от MSI , мы имеем занятие с невозможностью процессора трудиться с частотой Bclk выше этого значения. Для лучшего результата, скорее всего, уже требуется давать на CPU более высокие значения напряжений и охлаждать жидким азотом – только тогда можно заполучить примерно 230-250 МГц по базовой частоте.

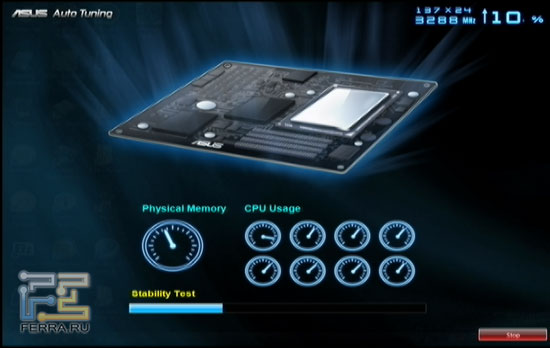

Теперь поговорим о авторазгоне при помощи TurboV EVO. Утилита крайне интересная, но только для изменения параметров вручную, а для автоматического разгона она в то время как не годится. Дело в том, что при нахождении оптимальных настроек, она либо слабо разгоняет, либо выставляет такие параметры, которые вслед за тем перезагрузки системы не дают стабильно действовать плате, и она всегда уходит в «ребут».

Авторазгон ASUS Maximus III Formula

Пожалуй, OC Genie от MSI на данный миг является лучшим примером реализации функции разгона без участия пользователя. Надеемся, что программисты ASUS поработают над своей программой, по иному пункт Auto Tuning можно из нее исключать.

Тестирование

Тестовый стенд имел ту же конфигурацию и ОС, что и для разгона. Потом установки операционной системы отключались брандмауэр, Windows Defender, а также все фоновые программы из автозагрузки. Файл подкачки задавался объемом 4096 МБ.

Настройки памяти выставлялись по профилю XMP (частота 1600 МГц), но с измененным Command Rate, который равнялся 1T. В качестве оппонента использовалась плата MSI P55-GD80, участвовавшая в недавнем тестировании.

Результаты тестирования

В тесте памяти программы Lavalys Everest плата ASUS Maximus III Formula смогла немаловажно опередить конкурента лишь в подтесте копирования. В остальных разницы между продуктами на практике нет.

В архиваторе 7-Zip также никаких изменений и обе модели демонстрируют идентичную производительность.

Расчет количества ходов в шахматном бенчмарке Fritz Chess Benchmark негусто лучше происходит на плате ASUS.

Разницы в Cinebench 10 никакой, как при использовании одного ядра, так и всех.

Расчет в wPrime быстрее проходит на Maximus III Formula, но это момент исчисляется тысячными секунды.

В синтетическом пакете 3DMark’06 продукт ASUS кот наплакал опережает своего оппонента, но уже в 3DMark Vantage берет родное MSI P55-GD80.

Аналогичное поведение и в игровых тестах – где-то производительнее Maximus III Formula, где-то конкурент.

Выводы

Компания ASUS в очередной раз выпустила увлекательный продукт серии Republic of Gamers, который отличается эффектным внешним видом, превосходной производительностью и функциональностью. Возможности разгона и мониторинга, как всегда, на высоте. Введение функций тестирования памяти поможет загрузить систему при сбойном модуле или ревизовать планки памяти на заданной частоте и задержках. Добавим сюда качественную реализацию звукового тракта и возможность управлять системой другим ПК при помощи USB-интерфейса, и получим несложно превосходное вывод на базе чипсета Intel P55 Express.

Но у этой медали есть и обратная край – это цена. Да, ASUS Maximus III Formula – одна из самых дорогих плат для новой платформы. Порядок разгона сейчас зависит от процессора и предельную частоту Bclk можно принять практически на каждый плате – тут уже немного что зависит от производителя. Возможность снять напряжения питания компонентов реализована не весьма удобно, тогда как, например, у решений MSI это сделано на строй лучше. Да и комплект поставки у новинки ASUS не соответствует уровню платы. В итоге имеем превосходный продукт с незначительными недостатками по немного завышенной цене.
