Как обезопасить компьютер от сбоев электропитания: подробное руководство
Быстрый переход к другим страницам статьи:
- Выбираем сетевой фильтр-удлинитель
- Выбираем сетевой стабилизатор (автоматический регулятор напряжения)
- Выбираем источник бесперебойного питания
Качество электрической энергии
Именно с таковой формулировки начинается межгосударственный стандарт ГОСТ 13109-97, основополагающий документ, соответственно которому должны функционировать питающие сети общего назначения. Стандарт, как мы уже успели отметить, межгосударственный, вследствие этого все написанное ниже справедливо для Российской Федерации, Украины, Беларуси, Казахстана и ещё целого ряда стран. Мы же, со своей стороны, не будет цитировать жесткие и косноязычные ГОСТовские определения того самого качества, а попытаемся пояснить все на больше понятном языке. Итак, подавляющее большинство артефактов сетевого напряжения не возбраняется поделить на следующие группы:
Высокочастотные помехи, ещё называемые радио помехами, образуются в сети вследствие работы самих же потребителей. Это могут быть мощные бытовые дрели или другие подобные инструменты, а так же различные импульсные устройства. Частота паразитного сигнала может собирать от единиц килогерц, заканчивая десятками мегагерц. Данный тип помехи может быть назван одной из самых безопасных, т.к. только в редких случаях причиняет ощутимый вред. В прошлом всего, это связано с работой аудио- и видеоаппаратуры, где может явиться сторонний фон и возрасти искажения. Все мы слышали жужжание в колонках, если в соседней комнате включена дрель или более того здоровый фен. При достаточно сильной амплитуде помех некоторая слабо защищенная техника может активизировать вкалывать со сбоями. Выход из строя маловероятен. Броня в данном случае сводится к использованию простого сетевого фильтра.
Импульсные помехи
Импульсные помехи являются куда более опасными. По сути дела они представляют собой короткие всплески напряжения, которые вклиниваются в нормальную синусоиду. Продолжительность их действия не велика и измеряется миллисекундами, но амплитуда напряжения может добиваться десятков киловольт. Причиной могут сделаться природные катаклизмы, например, гроза или техногенные факторы - всплески при коммутации мощных индуктивных нагрузок на подстанциях и в промышленности. Ладный импульс с большущий долей вероятности может снабдить выход из строя всякий современной техники, чайники, утюги и лампочки, естественно, не в счет. И все-таки и от них уже давнехонько придуманы действенные меры защиты, которые реализованы в бытовых фильтрах удлинителях. Как это работает, читайте малость ниже.

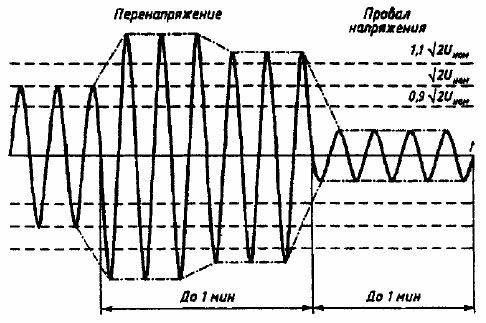

Кратковременные провалы и всплески напряжения бывают обусловлены целым букетом причин, и могут быть названы совершенно нормальным явлением для каждый сети,естественно, если момент их действия и трансформирование амплитуды не противоречит ГОСТу. Провалы встречаются более часто, т.к. они провоцируются включением мощных потребителей. Если такие неприятности долговременны, периодичны или присутствуют постоянно, то это не шибко ладно сказывается на работе оборудования. Максимальное долговременное отклонение от стандарта не должно превышать 10%. Т.е. натуга в наших розетках может отважно колебаться от 207 до 253 В. В общем, оно так и есть, и приборы рассчитаны на это. При всем при том порой возможные 10% грубо не выдерживаются, и если при отклонении в минус блок питания без затей отключит аппаратуру, то при отклонении в плюс может случиться непредсказуемое. Очевидно, что в таких ситуациях нужно применять какие-то регуляторы напряжения, и они есть. Устройства, предназначенные для этих целей, так и называются "автоматический регулятор напряжения", подчас нетрудно AVR как аббревиатура от английского варианта.
Отсутствие напряжения может быть вызвано аварией или отключением по целому ряду причин. Обстановка довольно неприятная, т.к. отсутствие амплитуды или ее падение до чертовски низкого значения приводит к немедленному выключения техники, когда компьютер не сохранит данные, а высокотехнологичное оборудование не завершит ход положенным образом. В этом случае поможет лишь автономное электроснабжение, которое обеспечивается источниками бесперебойного питания.

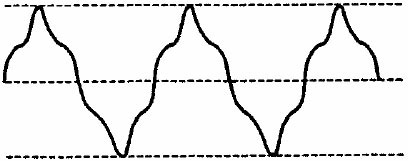

Искажение формы
Наконец, что ни на есть исключительный происшествие сильное искажение формы сигнала или частоты. Такое вероятно лишь из-за проблем энергоснабжающей организации. В общем, современные блоки питания к этому не шибко критичны, но если искажения чрезмерно значительны, то исправить их нельзя, и заново же приходится прибегать к помощи ИБП.
Как это работает?
Несложно догадаться, что все техногенные электрические приборы, в частности, рассматриваемые в данной статье, функционируют с использованием типовых свойств некоторых радиоэлементов и простейших схем. Приступить разбор защитного оборудования наиболее целесообразно с рассмотрения фильтров-удлинителей. Что же такое интересное установлено у них внутри, и чем они отличаются от обычных удлинителей? Все весьма просто. По своей природе данные устройства способны не дать в обиду оборудование от импульсных и высокочастотных помех, а кроме того перенапряжения. В основе импульсной защиты лежит применение варисторов.

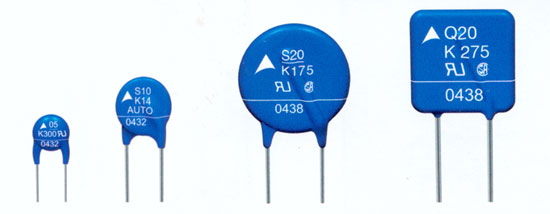

Варисторы
Этот ингредиент имеет нелинейную подневольность тока от приложенного напряжения. Говоря проще, покуда усилие не превысило какой-то допуск, посредством варистор протекает весьма невысокий ток. Как только амплитуда превышает установленный порог, варистор "открывается" и сквозь него начинает течь колоссальный ток. Перед варистором установлен предохранитель, тот, что в большинстве современных конструкций является автоматическим и многоразовым, и, как только ток превышает номинальное роль (как правило, 10А), предохранитель размыкает цепь, отключая оборудование от сети. Такая защита достаточно действенна, хоть и имеет немного минусов. Во-первых, защищаемая техника легко жестко отключается во пора работы. Во-вторых, при сильном импульсе варисторы могут сгореть, оборудование останется в норме, а сам фильтр со сгоревшими элементами уже не будет снабжать протекции.

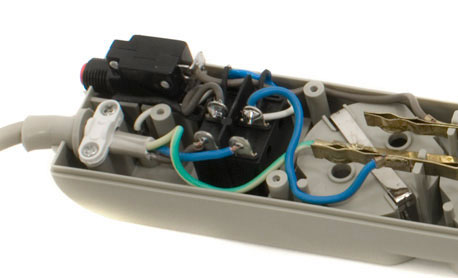

Простейший фильтр на одном варисторе
Самый элементарный фильтр-удлинитель оборудован как самое малое одним варистором и предохранителем, девайсы получше имеют в своем составе самое меньшее три варистора, которые включены треугольником между основными линиями (фаза, нуль и земля). Фильтрация высокочастотных помех осуществляется с помощью индуктивно-емкостных (LC) фильтров. Они работают по так называемому режекторному принципу, имея разное сопротивление для сигналов с различной частотой. Для сетевых 50 Гц они не представляют никакой преграды, а вот уже для 1000 Гц или для 10000Гц являются заслоном на пути к питаемому оборудованию. Как правило, честные производители всю дорогу указывают ослабление сигнала в полосе частот, чем оно больше, тем лучше.

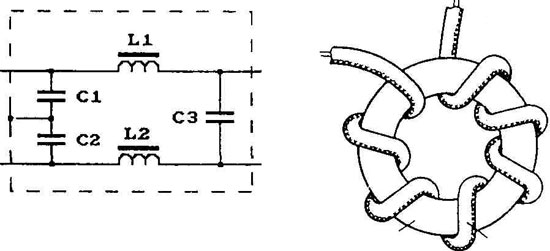

LC-фильтр
Перейти к выбору сетевого фильтра-удлинителя
В более сложных случаях, когда напряжение в сети периодически не стабильно, целесообразно использовать автоматические регуляторы напряжения. Это несложное устройство содержит в своем составе автотрансформатор, релейный узел и блок измерения входного напряжения. Простая электронная методика все период следит за амплитудой в розетке, благо в эти дни реализация подобной штуковины сильно проста и дешева. Как только напряжение выходит за положенный допуск, реле включает повышающую или понижающую обмотку трансформатора. Среднестатистически подобные устройства могут удерживать на выходе 230 10% В, когда амплитуда на входе прыгает от 160 до 300 В. Основными параметрами в этом месте являются час замера и переключения, ну и, конечно же, мощность.
Перейти к выбору сетевого стабилизатора (автоматического регулятора напряжения)

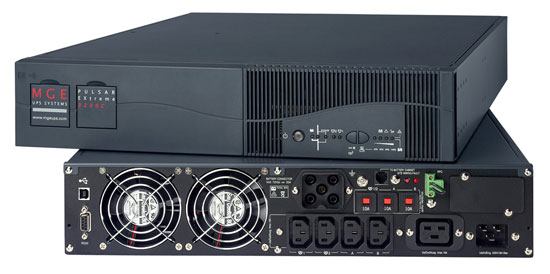

Источники бесперебойного питания
Источники бесперебойного питания являются самым надежным видом защиты, т.к. обеспечивают полную протекцию оборудования, и содержат в своем составе как все необходимые фильтры, так и регулятор напряжения. На нынешний день позволительно выделить два основных класса ИБП: линейно-интерактивные и on-line.
Линейно-интерактивные источники служат для бытовых целей, где защита нужна, но к ней не предъявляются сверх меры жесткие требования. Функционирование источников первого типа сводится к тому, что при наличии сетевого напряжения нагрузка несложно питается от розетки через фильтр, как только амплитуда сигнала выходит за рамки допустимого, нагрузка в два счета отключается от сети и начинает столоваться от встроенного инвертора, который генерирует 230 В, используя энергию накопленную в аккумуляторных батареях.

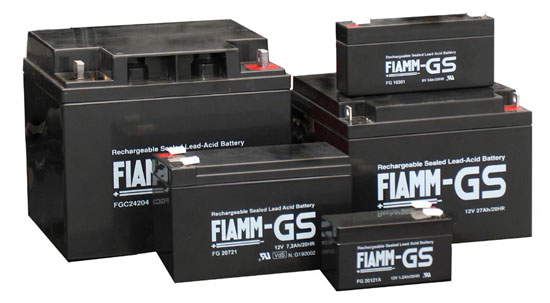

Аккумуляторы
Линейно-интерактивные источники достаточно популярны, т.к. дешевы и надежны, однако, даже они могут не сработать в некоторых нештатных ситуациях. Когда это недопустимо, используют on-line ИБП или, как их еще называют, ИБП двойного преобразования. Напряжение сети понижается, и все миг применяется для зарядки АКБ, АКБ питает инвертор, к которому и подключена нагрузка. Получается, что мы фактически изолируем технику от сети, а даже при самых сложных внештатных ситуациях она останется цела. Оn-line ИБП стоят приметно дороже линейно-интерактивных, потому переплачивать за них имеет толк лишь при реальной необходимости. Выбирая подобное устройство, вы непредумышленно столкнетесь с множеством технических характеристик, направлять внимательность стоит лишь на основные, как-то: время переключения, мощность, присутствие AVR, характеристики фильтра и время автономной работы. Кстати, напоследок о мощности. Производители неизменно указывают ее в вольт-амперах (ВА), чтобы перевести ВА в Вт, их нужно умножить на коэффициент 0.6 07, плюс привосокупить 25% запаса. Пример: если ваш компьютер потребляет 300 Вт, то вам нужен (300/0.6)1.25=625 ВА ИБП.
Перейти к выбору источника бесперебойного питания
^^ Возвратиться к началу страницы
По материалам: http://ferra.ru/online/supply/94607/
Опубликовано: 13 января 2010
