Тестируем блок питания Powercolor PFG-600ATX
Powercolor PFG-600ATX
Поправьте меня, если я ошибаюсь, но все новоявленные "изготовители" БП за последние года два-три выпускают первые модели в темной цветовой гамме. Powercolor, как видно на фото, последовала их примеру. Заключение правильное: ослепительный блок питания разрешено пожурить за излишнюю маркость (попробуйте определить его в корпус, ни разу не приложив), неокрашенный - за отсутствие заботы производителя о внешнем виде, ну а черный... Черный не будет ни похвален, ни поруган.

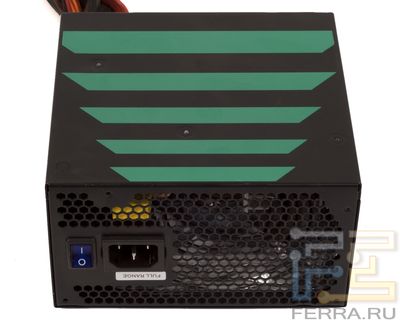

Полосатое днище БП
Из общей массы темных стальных коробок PFG-600ATX все-таки выделяется пятью зелеными полосками на днище.

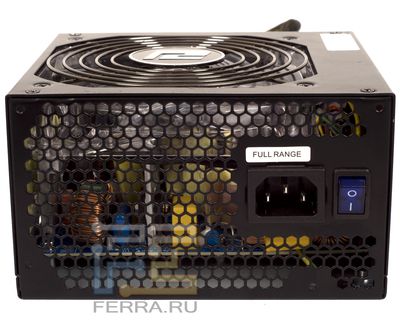

Клавиша включения со световой индикацией
Кнопка включения, снабженная световой индикацией - хорошее решение: сильно часто, залезая в темноту подстолья к открытому системнику, задаешься вопросом "А выключен ли ПК?" И как бы как краешек кнопки виден, и щелкал каким-то выключателем, но где там у него ON, где OFF, осознать без фонарика трудно. Тяпнуть шнур питания из гнезда - выход, но разыскивать его после, шаря по пыльным плинтусам рукой... Тут же просто: светится кнопка синим - включен, не светится - выключен. Удобно.
Всю верхнюю крышку БП занимает 120-мм вентилятор DC BRUSHLESS, защищенный черненой проволочной решеткой и обдувающий три радиатора внутри корпуса. Отработанный (нагретый) воздух выводится за пределы железный коробки сквозь выштампованную решетку на задней стенке. В общем, стандартная конструкция, обладающая массой плюсов - относительная тишина, простота реализации, хорошая вентиляция - при малом количестве минусов. От одного из этих мелких недостатков - застою воздушных масс в дальних углах - инженеры избавились простым способом: по периметру крышки (снизу) проделаны небольшие отверстия.
Как видно на фотографии, шлейфы у PFG-600ATX не отсоединяемые, что чуть-чуть огорчает: рассовывание по всем щелям такого вороха хвостов удовольствием прозвать трудно. Сам ворох в себя включает:
- Единственный шлейф питания материнской платы (ATX 20+4 конт.)
- Два шлейфа доппитания, восьми пиновый (составной по схеме 4+4) и четырехпиновый
- Два шлейфа питания PCI-E устройств (видеокарт) с шестиштырьковыми разъемами
- Два шлейфа с четырехконтактными разъемами ("molex"), по три на каждом и один floppy-коннектор
- Два шлейфа с тремя разъемами на каждом под SATA - накопители и приводы.
Если ещё учесть, что все шнуры убраны в жесткую оплетку, препятствующую свободному сгибанию кабелей, то не возбраняется представить себе объем работ по "вселению" этого БП в обычный корпус. Но нет худа без добра: цветовое выделение шлейфов облегчает подключение внешних коннекторов к видеокартам, нужные хвосты ладно заметны в общем пучке.

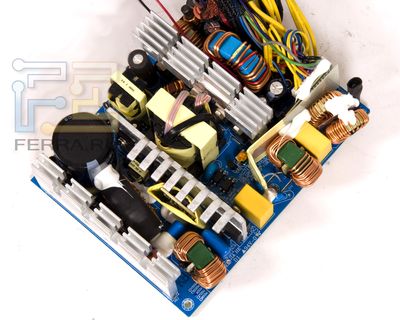

Блок питания, обличье изнутри
При первом же осмотре замечаешь, что внутри корпуса блока страсть сколько свободного места. Оттого что чуток раньше нам уже приходилось знакомиться с конструктивом современных БП, то я списал скромные габариты начинки на технологическую продвинутость оной. На самом же деле внутри - классическая технология с PFC на входе (которому мы обязаны "всеядностью" блока), трансформатором с несколькими вторичными обмотками и групповой стабилизацией напряжений.
Хорошо это или плохо? Все зависит от того, как посмотреть. С одной стороны, дебютировать с таким старым по современным меркам блоком плохо - конкуренты вовсю осваивают раздельную стабилизацию каналов, модульное подключение шлейфов. С прочий стороны, употребление что надо проработанных и отлаженных технических решений вкупе с правильной настройкой режимов работы блока может снабдить итог ни капли не хуже, чем у других моделей. К тому же, экономия на элементной базе положительно скажется на цене изделия.

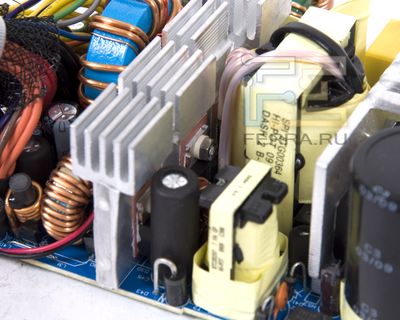

Импульсные трансформаторы

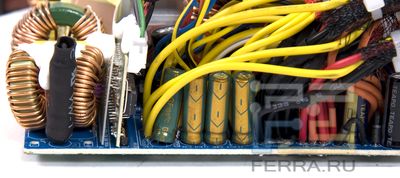

Электролиты в низковольтной части, управляющая микросхема на дополнительной печатной плате

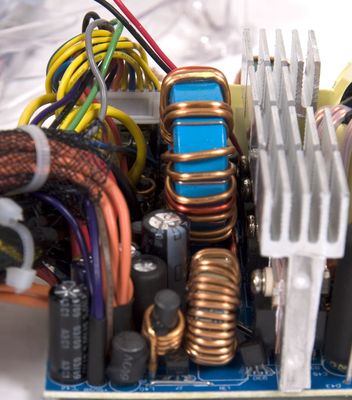

Дроссель групповой стабилизации линий +5 и +12
К сборке претензий нет совершенно: монтаж деталей выполнен аккуратно, крупные элементы закреплены каплями клея, все элементы входного фильтра присутствуют. Славно видны следы термопасты на полупроводниковых элементах

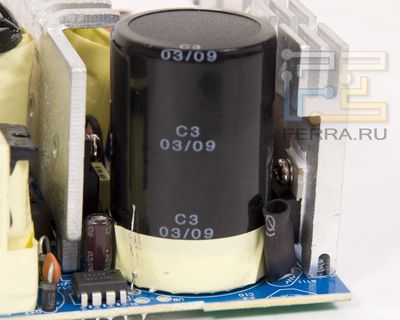

Электролитический конденсатор в цепи выпрямителя

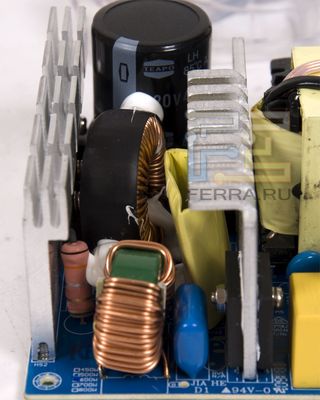

Элементы входного фильтра, дроссель PFC

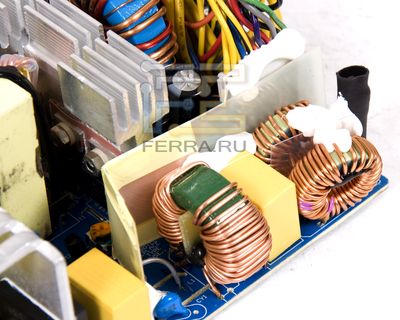

Входной фильтр
При близком расположении деталей из высоковольтной и низковольтной части установлены дополнительные изолирующие прокладки, а конденсаторы и дроссели защищены от механических повреждений термоусадкой и изолентой.

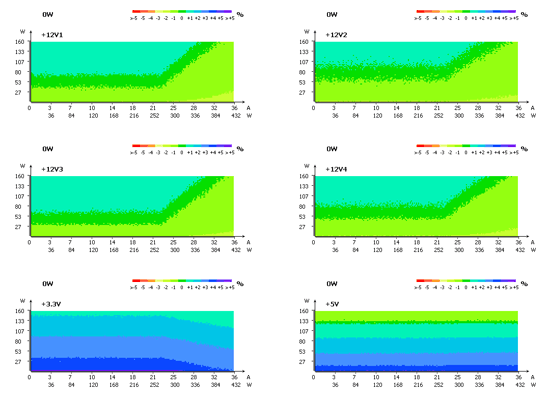

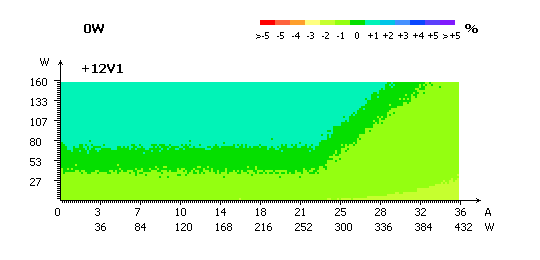

Графики кросс-нагрузочных характеристик
Оригинальный файл
На первостепеннный взгляд, излишняя "полосатость" графиков +3,3 и +5 дает предлог придираться к стабильности напряжений и пенять на производителя за отказ от раздельной стабилизации каналов. На самом же деле, если перевести увиденное в реальные условия, то все страхи и опасения развеваются сами собой: предельный отход от номинала - синий цвет - составляет 4% или 0,195 вольта. Ниже номинала натуга опускается только при токе больше 27 А, такая нагрузка на пятивольтовый канал в современных ПК - большая редкость. Ну а четырехпроцентное превышение укладывается в допуск.
Тот же четырехпроцентный уход в плюс на канале +3,3 при невеликий нагрузке (до 30 Вт) соответствует 3,416 вольтам, сказаться негативно на самочувствие комплектующих это никак не может.
К линии +12 никаких претензий нет вообще: в зависимости от нагрузки уход напряжения от номинала составляет не более одного процента в обе стороны, что шибко добро для такого типа БП.
Второй и третьей по значимости характеристикой затем стабильности выходных напряжений идут порядок шума и нагрев электроники внутри блока. На самом деле, конечно, для здоровья важнее внутренняя температура компонентов, у простых пользователей на первом месте стоит тишина.
Как бы то ни было, и с терморежимом, и с уровнем шума у блока все в порядке. Услыхать штатный вентилятор с расстояния в метр удалось только следом работы в течении 10 минут на 80% от максимума, а в реальных условиях сотворить такую загрузку блоку питания стоит немалых усилий со стороны пользователя. И более того если учесть, что температура входящего воздуха в корпусе будет шибко выше комнатной, волноваться за состояние силовых элементов внутри блока не стоит.

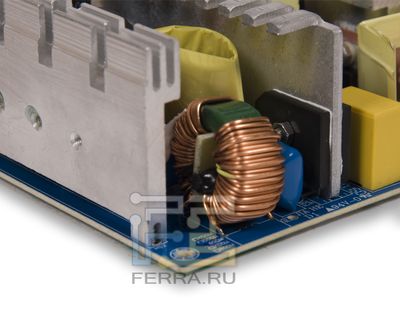

Два радиатора в высоковольтной части БП
Сам я по первости не весьма питал доверие трем малогабаритным радиаторам, к одному из которых прикручены элементы активного PFC, ко второму - высоковольтные транзисторы, а к третьему - диодные сборки. И все-таки же, практика показала, что ни один из них не прогревается выше 50 градусов по Цельсию. Одна из причин таких сравнительно низких температур - мировой тепловой контакт между силовыми полупроводниками и радиаторами.

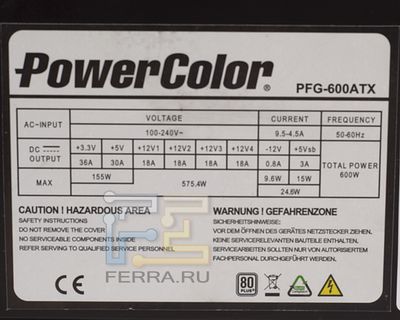

Наклейка с ТТХ
Подведу итоги. Для рядового БП с групповой стабилизацией линий +5 и +12 графики КНХ хорошие, при перекосах нагрузки напряжения остаются в норме, услышать работу вентилятора разрешается только при загрузке блока более чем на 2/3 от полной мощности. Позволительно отважно присудить Powercolor PFG-600ATX звание качественного бюджетного решения и порекомендовать его к покупке.
Обсудить блок питания PowerColor PFG-600ATX на форуме
По материалам: http://ferra.ru/online/supply/87205/
Опубликовано: 07 января 2010
