Типы сенсорных экранов
Сенсорный экран это устройство ввода и вывода информации посредством чувствительного к нажатиям и жестам дисплея. Как известно, экраны современных устройств не только выводят изображение, но и позволяют взаимодействовать с устройством. Изначально для подобного взаимодействия использовались всем знакомые кнопки, затем появился не менее прославленный манипулятор мышь , существенно упростивший манипуляции с информацией на дисплее компьютера. И все-таки мышь для работы требует горизонтальной поверхности и для мобильных устройств не шибко подходит. Вот тут на поддержка приходит дополнение к обычному экрану Touch Screen, тот, что так же известен под названиями Touch Panel, сенсорная панель, сенсорная пленка. То есть, по сути, сенсорный компонент экраном не является это дополнительное устройство, устанавливаемое поверх дисплея снаружи, защищающее его и служащее для ввода координат прикосновения к экрану пальцем или иным предметом.
Использование
Сегодня сенсорные экраны находят широкое использование в мобильных электронных устройствах. Изначально тачскрин применялся в конструкции карманных персональных компьютеров (КПК, PDA), ныне первенство держат коммуникаторы, мобильные телефоны, плееры и более того фото- и видеокамеры. При всем при том методика управления пальцем посредством виртуальные кнопки на экране оказалась до такой степени удобной, что ею оснащаются без малого все платежные терминалы, многие современные банкоматы, электронные справочные киоски и другие устройства, используемые в общественных местах.
Ноутбук с сенсорным экраном
Нельзя не пометить и ноутбуки, некоторые модели которых оснащаются поворотным сенсорным дисплеем, что придает мобильному компьютеру не только больше широкую функциональность, но и большую гибкость в управлении им на улице и на весу.
К сожалению, в то время как подобных моделей ноутбуков, называемых в народе трансформеры , не так много, но они есть.
В целом, технологию сенсорного экрана разрешается охарактеризовать как наиболее удобную в случае, когда необходим мгновенный доступ к управлению устройством без предварительной подготовки и с потрясающей интерактивностью: элементы управления могут сменять дружбан друга в зависимости от активируемой функции. Тот, кто хоть раз работал с сенсорным устройством, сказанное выше отлично понимает.
Типы сенсорных экранов
Всего на в эти дни известно немного типов сенсорных панелей. Естественно, что каждая из них обладает своими достоинствами и недостатками. Выделим основные четыре конструкции:
- Резистивные
- Ёмкостные
- Проекционно-ёмкостные
- С определением поверхностно-акустических волн
Кроме указанных экранов, применяются матричные экраны и инфракрасные, но ввиду их низкой точности их область применения весьма ограничена.
Резистивные
Резистивные сенсорные панели относятся к самым простым устройствам. По своей сути, такая панель состоит из проводящей подложки и пластиковой мембраны, обладающих определенным сопротивлением. При нажатии на мембрану происходит её замыкание с подложкой, а управляющая электроника определяет возникающее при этом сопротивление между краями подложки и мембраны, вычисляя координаты точки нажатия.
Преимущество резистивного экрана в его дешевизне и простоте устройства. Они обладают отличной стойкостью к загрязнениям. Основным достоинством резистивной технологии является чувствительность к любым прикосновениям: разрешено действовать рукой (в том числе в перчатках), стилусом (пером) и любым другим твердым тупым предметом (например, верхним концом шариковой ручки или углом пластиковой карты). Однако имеются и довольно серьезные недостатки: резистивные экраны чувствительны к механическим повреждениям, таковой экран несложно поцарапать, вследствие этого зачастую дополнительно приобретается специальная защитная пленка, защищающая экран. Помимо того, резистивные панели не весьма неплохо работают при низких температурах, а кроме того обладают невысокой прозрачностью пропускают не более 85% светового потока дисплея.

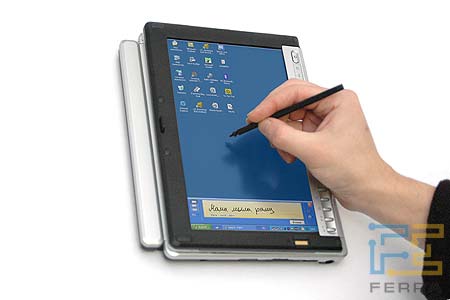

Использование пера с сенсорным экраном
Применение
- КПК
- Коммуникаторы
- Сотовые телефоны
- POS-терминалы
- Tablet PC
- Промышленность (устройства управления)
- Медицинское оборудование
Коммуникатор
Ёмкостные
Технология ёмкостного сенсорного экрана основана на принципе того, что предмет здоровущий ёмкости (в данном случае человек) способен проводить электрический ток. Сущность работы ёмкостной технологии содержится в нанесении на стеклышко электропроводного слоя, при этом на любой из четырех углов экрана подается несильный переменный ток. Если прикоснуться к экрану заземленным предметом огромный емкости (пальцем), произойдет утечка тока. Чем ближе точка касания (а значит, и утечки) к электродам в углах экрана, тем больше мощь тока утечки, которая и регистрируется управляющей электроникой, вычисляющей координаты точки касания.
Ёмкостные экраны сильно надежны и долговечны, их ресурс составляет сотни миллионов нажатий, они превосходно противостоят загрязнениям, но только тем, которые не проводят электрический ток. По сравнению с резистивными они более прозрачны. Однако недостатками является все же вероятность повреждения электропроводного покрытия и нечувствительность к прикосновениям непроводящими предметами, даже руками в перчатках.
Информационный киоск
Применение
- В охраняемых помещениях
- Информационные киоски
- Некоторые банкоматы
Проекционно-ёмкостные
Проекционно-ёмкостные экраны основаны на измерении ёмкости конденсатора, образующегося между телом человека и прозрачным электродом на поверхности стекла, которое и является в данном случае диэлектриком. Вследствие того, что электроды нанесены на внутренней поверхности экрана, эдакий экран отчаянно устойчив к механическим повреждениям, а с учетом возможности применения толстого стекла, проекционно-ёмкостные экраны позволительно употреблять в общественных местах и на улице без особых ограничений. К тому же тот самый тип экрана распознает нажатие пальцем в перчатке.

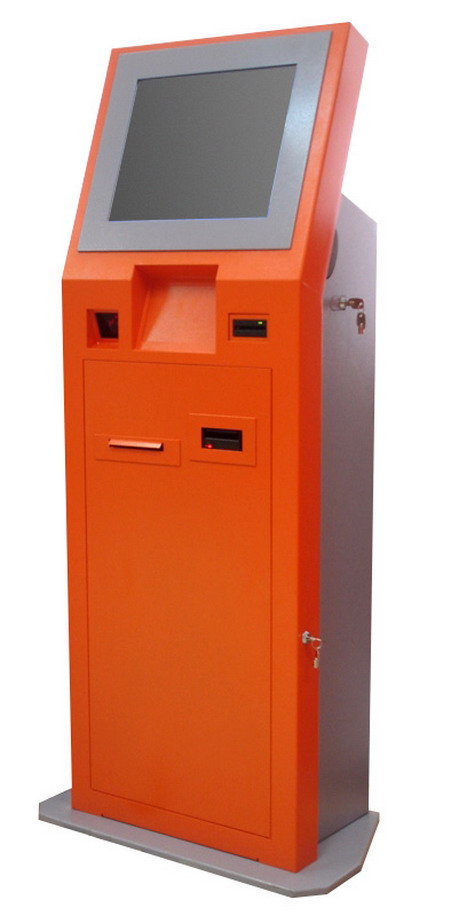

Платежный терминал
Данные экраны достаточно чувствительны и отличают нажатия пальцем и проводящим пером, а некоторые модели могут распознавать несколько нажатий (мультитач). Особенностями проекционно-ёмкостного экрана являются высокая прозрачность, долговечность, невосприимчивость к большинству загрязнений. Минусом такого экрана является не крайне высокая точность, а ещё сложность электроники, обрабатывающей координаты нажатия.
Apple iPhone
Применение
- Электронные киоски на улицах
- Платежные терминалы
- Банкоматы
- Тачпэды ноутбуков
- iPhone
С определением поверхностно-акустических волн
Суть работы сенсорной панели с определением поверхностно-акустических волн заключается в наличии ультразвуковых колебаний в толще экрана. При прикосновении к вибрирующему стеклу, волны поглощаются, при этом точка прикосновения регистрируется датчиками экрана. Плюсами технологии не возбраняется прозвать высокую надежность и распознавание нажатия (в различие от ёмкостных экранов). Минусы заключаются в слабой защищенности от факторов окружающей среды, оттого экраны с поверхностно-акустическими волнами воспрещено использовать на улице, а кроме того, такие экраны боятся любых загрязнений, блокирующих их работу. Применяются редко.
Другие, редкие типы сенсорных экранов
- Оптические экраны. Инфракрасным светом подсвечивают стекло, в результате прикосновения к такому стеклу происходит рассеивание света, которое обнаруживается датчиком.
- Индукционные экраны. Внутри экрана расположена катушка и сеточка чувствительных проводов, реагирующих на прикосновение активным пером, питающимся от электромагнитного резонанса. Логично, что такие экраны реагируют на нажатия только специальным пером. Применяются в дорогих графических планшетах.
- Тензометрические реагируют на деформацию экрана. Такие экраны имеют малую точность, зато очень прочны.
- Сетка инфракрасных лучей одна из самых первых технологий, позволяющих распознавать прикосновения к экрану. Сетка состоит из множества светоизлучателей и приемников, расположенных по сторонам экрана. Реагирует на блокировку соответствующих лучей предметами, на основании чего и определяет координаты нажатия.
Применение индукционного экрана в ноутбуке
Мультитач (Multi-touch)
Мультитач, о котором все так невпроворот говорят и популярность которого только растет, не является типом сенсорного экрана. По своей сути, технология множественного нажатия что является вольным переводом словосочетания multi-touch это дополнение к сенсорному экрану (чаще всего построенному по проекционно-ёмкостному принципу), позволяющее экрану распознавать несколько точек прикосновения к нему. В результате мультитач-экран становится способным к распознаванию жестов. Вот только некоторые из них:
- Сдвинуть два пальца сообща уменьшение изображения (текста)
- Раздвинуть два пальца в стороны повышение (Zoom)
- Движение несколькими пальцами вместе с тем прокрутка текста, страницы в браузере
- Вращение двумя пальцами на экране разворот изображения (экрана)
О пользе и недостатках сенсорных экранов
В карманных устройствах сенсорные экраны появились давно. Причин этому несколько:
- Возможность работать минимальное число органов управления
- Простота графического интерфейса
- Легкость управления
- Оперативность доступа к функциям устройства
- Расширение мультимедийных возможностей
Однако и недостатков хоть отбавляй:
- Отсутствие тактильной обратной связи
- Частая надобность в использовании пера (стилуса)
- Возможность повреждения экрана
- Появление отпечатков пальцев и других загрязнений на экране
- Более высокое потребление энергии
В результате, на все сто освободиться от клавиатуры не завсегда получается, потому как значительно удобнее набирать контент с помощью привычных клавиш. Зато сенсорный экран интерактивнее, благодаря более оперативному доступу к элементам меню и настройкам современных гаджетов.
Надеемся, что этот материал поможет вам при выборе устройства с сенсорным экраном.
Обсудить сенсорные экраны на форуме
По материалам: http://ferra.ru/online/integral/92464/
Опубликовано: 07 января 2010
